Антенны биконические измерительные НБА-02, НБА-02/1
| Номер в ГРСИ РФ: | 59250-14 |
|---|---|
| Категория: | Антенны измерительные |
| Производитель / заявитель: | ООО "НПП НИФРИТ", г.Москва |
| 59250-14: Описание типа СИ | Скачать | 172.7 КБ |
Антенны биконические измерительные НБА-02, НБА-02/1 (далее - антенны НБА-02, НБА-02/1) предназначены для преобразования напряженности электромагнитного поля в электрические сигналы в коаксиальном тракте и в комплекте с измерительным приемником (селективным микровольтметром, анализатором спектра) — для измерений напряженности электрической составляющей электромагнитного поля.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 59250-14 |
| Наименование | Антенны биконические измерительные |
| Модель | НБА-02, НБА-02/1 |
| Год регистрации | 2014 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 01.12.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1915 п. 34 от 01.12.2014 |
Производитель / Заявитель
ООО "НПП НИФРИТ", г.Москва
Россия
Поверка
| Методика поверки / информация о поверке | ПНРМ.464653.005 МП |
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 1552 |
| Найдено поверителей | 13 |
| Успешных поверок (СИ пригодно) | 1322 (85%) |
| Неуспешных поверок (СИ непригодно) | 230 (15%) |
| Актуальность информации | 24.11.2024 |
Поверители
Скачать
| 59250-14: Описание типа СИ | Скачать | 172.7 КБ |
Описание типа
Назначение
Антенны биконические измерительные НБА-02, НБА-02/1 (далее - антенны НБА-02, НБА-02/1) предназначены для преобразования напряженности электромагнитного поля в электрические сигналы в коаксиальном тракте и в комплекте с измерительным приемником (селективным микровольтметром, анализатором спектра) — для измерений напряженности электрической составляющей электромагнитного поля.
Описание
Принцип действия антенн НБА-02, НБА-02/1 подключаемых к измерительному приемному устройству, основан на преобразовании высокочастотного тока, наведенного электромагнитным полем на биконическом симметричном вибраторе, в напряжение переменного тока, пропорциональном напряженности электрического поля.
Конструктивно антенны НБА-02 представляют собой приемный биконический симметричный вибратор, конструктивно объединенный с корпусом дифференциального усилителя с блоком питания (далее - усилитель).
К корпусу усилителя прикреплена ручка антенны. В торце ручки антенны расположен выходной ВЧ соединитель.
На корпусе усилителя расположены включатель (выключатель) питания, индикатор включения (выключения) питания, индикатор разрядки аккумуляторных батарей и разъем для подключения устройства зарядного.
Усилитель согласовывает импеданс антенны с волновым сопротивлением выходного ВЧ соединителя, усиливает и осуществляет частотную коррекцию сигнала, что позволяет получить необходимую величину коэффициента калибровки антенны НБА-02 в диапазоне частот от 9 кГц до 2500 МГц.
Блок питания состоит из аккумуляторной батареи и устройства сигнализации разряда аккумуляторной батареи.
Для зарядки аккумуляторной батареи в комплект поставки входит устройство зарядное.
Общий вид антенны НБА-02 приведен на рисунках 1 и 2.
Конструктивно антенны НБА-02/1 представляют собой приемный биконический симметричный вибратор, конструктивно объединенный с корпусом согласующего устройства.
К корпусу согласующего устройства прикреплена ручка антенны.
В торце ручки антенны расположен выходной ВЧ соединитель.
Общий вид антенны НБА-02/1 приведен на рисунках 3 и 4.
На ручке антенн НБА-02, НБА-02/1 имеется устройство, позволяющее закреплять антенну на стандартный штатив.
От несанкционированного доступа антенны НБА-02 защищены пломбированием одного из винтов на корпусе усилителя. Схема пломбировки антенн НБА-02 от несанкционированного доступа представлена на рисунке 5.
Антенны НБА-02/1 защищены от несанкционированного доступа пломбированием одного из винтов на корпусе согласующего устройства. Схема пломбировки антенн НБА-02/1 от несанкционированного доступа представлена на рисунке 6.
Места нанесения знака утверждения типа представлены на рисунках 5 и 6.
Места нанесения заводских номеров в виде пяти цифр, расположенных на шильдиках, изготовленные методом струйной печати на полиэстеровой пленке, представлены на рисунках 5 и 6.
Места нанесения знака поверки в виде наклейки с изображением знака поверки представлено на рисунках 5 и 6.

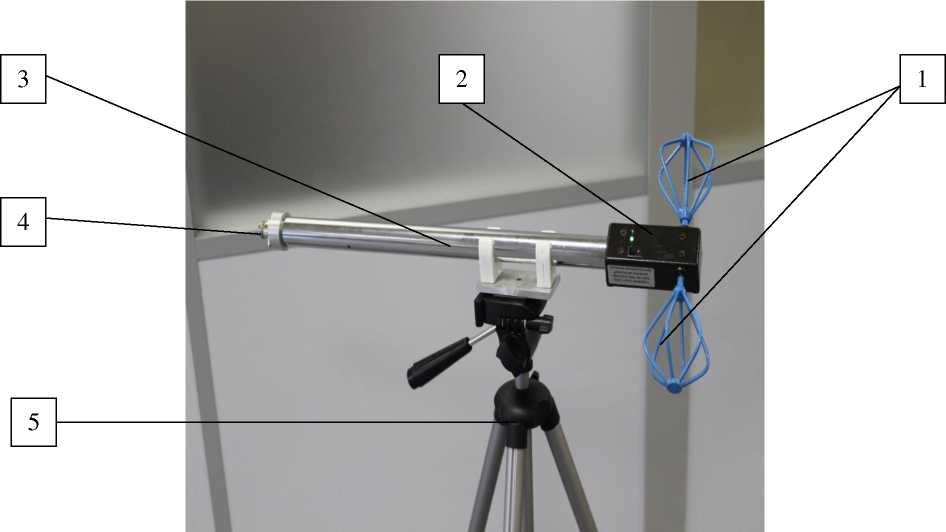

1 - приемный биконический симметричный вибратор;
2 - дифференциальный усилитель с блоком питания;
3 - ручка антенны;
4 - выходной ВЧ соединитель;
5 - штатив
Рисунок 1 - Общий вид антенны НБА-02

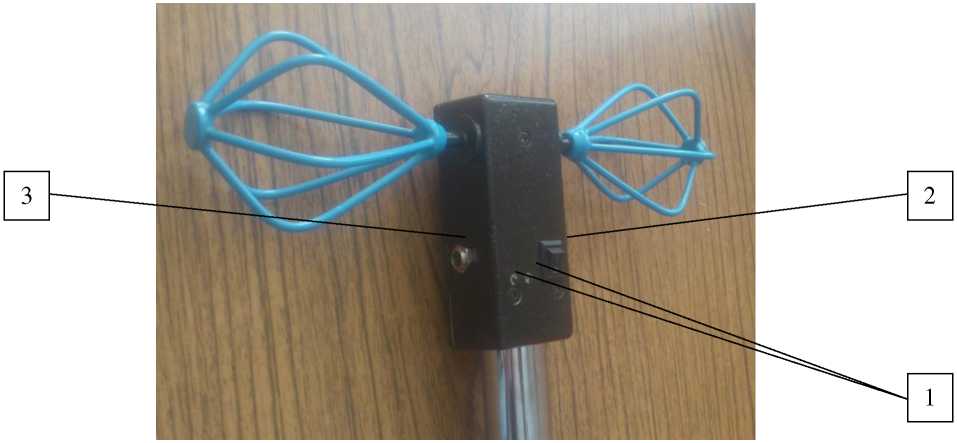

1 - индикатор включения (выключения) питания, индикатор разрядки аккумуляторной батареи;
2 - включатель (выключатель) питания;
3 - разъем для подключения устройства зарядного
Рисунок 2 - Общий вид антенны НБА-02

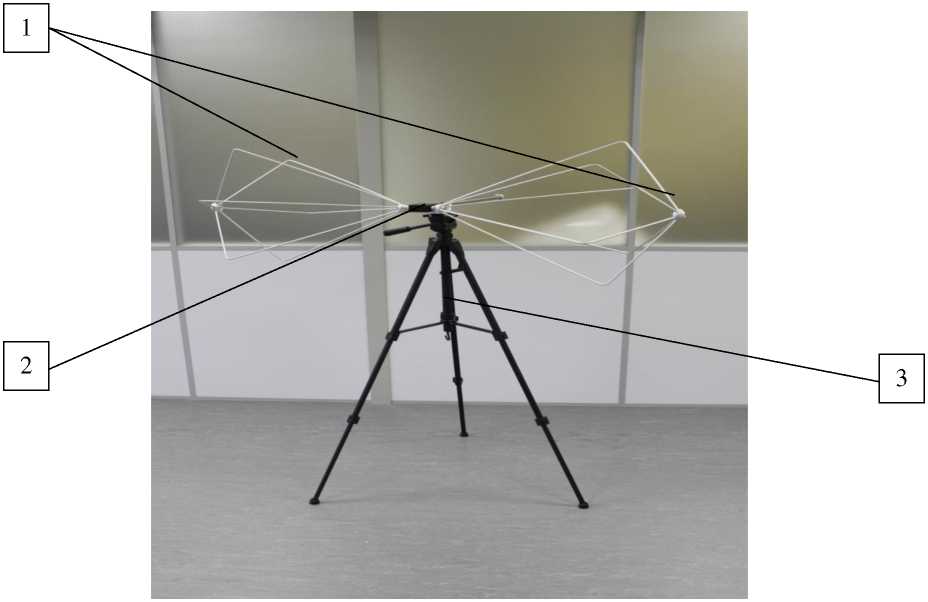

1 - приемный биконический симметричный вибратор;
2 - согласующее устройство;
3 - штатив
Рисунок 3- Общий вид антенны НБА-02/1
1
2
3

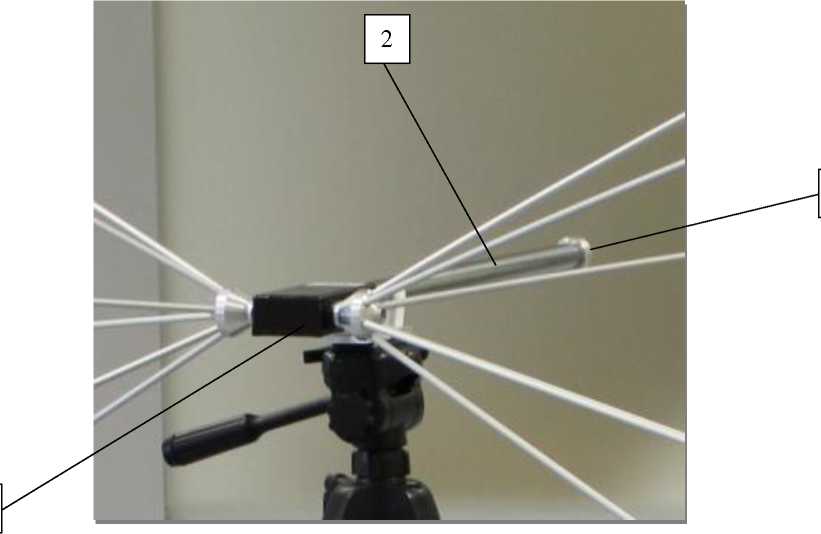

1 - согласующее устройство;
2 - ручка антенны;
3 - выходной ВЧ соединитель
Рисунок 4 - Общий вид антенны НБА-02/1

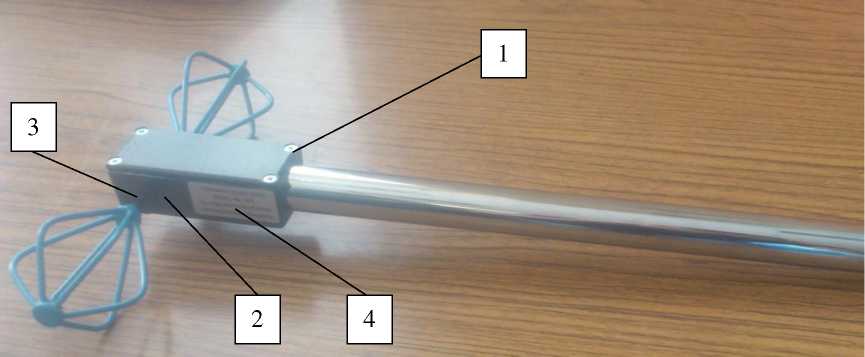

1 - место пломбировки от несанкционированного доступа
2 - место нанесения знака утверждения типа
3 - место нанесения знака поверки
4 - место нанесения заводского номера
Рисунок 5 - Антенна НБА-02 с местами нанесения знака утверждения типа, знака поверки и заводского и пломбировки от несанкционированного доступа

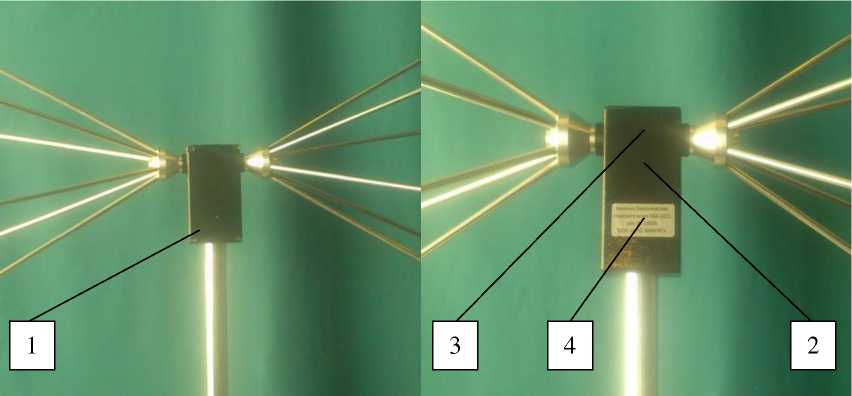

Вид сзади
Вид спереди
1 - место пломбировки от несанкционированного доступа
2 - место нанесения знака утверждения типа
3 - место нанесения знака поверки
4 - место нанесения заводского номера
Рисунок 6 - Антенна НБА-02/1 с местами нанесения знака утверждения типа, знака поверки и заводского номера и пломбировки от несанкционированного доступа
Технические характеристики
Таблица 1 - Метрологические характеристики антенн НБА-02
|
Наименование характеристики |
Значение |
|
Диапазон частот, МГц |
от 0,009 до 2500,000 включ. |
|
Коэффициент стоячей волны по напряжению (КСВН), не более |
2,5 |
|
Диапазон изменений коэффициента калибровки, дБ (м-1) |
от 2 до 60 включ. |
|
Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ |
±2,0 |
|
Напряжение собственных шумов Um при полосе пропускания Д/ и среднеквадратическом детекторе |
приведены в таблице 2 |
Таблица 2 - Напряжение собственных шумов Um
|
/, МГц |
0,009 |
0,1 |
от 0,15 до 30,00 |
от 100 до 2400 |
|
Д/, кГц |
0,2 |
9 |
120 | |
|
Um, дБ (1 мкВ), не более |
15 |
15 |
10 | |
Таблица 3 - Основные технические характеристики антенн НБА-02
|
Наименование характеристики |
Значение |
|
Номинальное выходное сопротивления антенны, Ом |
50 |
|
Наибольшая измеряемая напряженность электрического поля, дБ (мкВ^м-1), не менее |
140 |
|
Напряжение питания постоянного тока, В |
6 |
|
Время непрерывной работы при полностью заряженной аккумуляторной батарее, ч, не менее |
10 |
|
Тип выходного ВЧ соединителя |
розетка N-типа |
|
Габаритные размеры, мм, не более длина ширина высота |
510 225 65 |
|
Масса, кг, не более |
1,2 |
|
Рабочие условия применения температура окружающего воздуха, °С относительная влажность окружающего воздуха, %, не более атмосферное давление, кПа (мм рт.ст.) |
от +15 до +25 от 30 до 80 от 84,0 до 106,0 (от 630 до 795) |
Таблица 4 - Метрологические характеристики антенн НБА-02/1
|
Наименование характеристики |
Значение |
|
Диапазон частот, МГц |
от 30 до 300 включ. |
|
Диапазон изменений коэффициента калибровки, дБ (м-1) |
от 13 до 38 включ. |
|
Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ |
±2,0 |
|
Коэффициент стоячей волны (КСВН), не более |
2,4 |
Таблица 5 - Основные технические характеристики антенн НБА-02/1
|
Наименование характеристики |
Значение |
|
Максимальная мощность на входе, мВт, не более |
100 |
|
Тип выходного ВЧ соединителя |
розетка N- типа |
|
Масса, кг, не более |
3,2 |
|
Габаритные размеры, мм, не более | |
|
длина |
885 |
|
ширина |
1435 |
|
высота |
555 |
Продолжение таблицы 5
|
Наименование характеристики |
Значение |
|
Рабочие условия применения температура окружающего воздуха, °С относительная влажность окружающего воздуха, %, не более атмосферное давление, кПа (мм рт.ст.) |
от +15 до +25 от 30 до 80 от 84,0 до 106,0 (от 630 до 795) |
Знак утверждения типа
наносится на титульные листы документов ПНРМ.464653.005 ФО «Антенна биконическая измерительная НБА-02. Формуляр» и ПНРМ.464653.006 ФО «Антенна биконическая измерительная НБА-02/1. Формуляр» методом компьютерной графики, и на корпус дифференциального усилителя антенны НБА-02, и на корпус согласующего устройства антенны НБА-02/1 в виде этикетки, выполненной типографским способом.
Комплектность
Таблица 6 - Комплектность антенны НБА-02
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Антенна биконическая измерительная НБА-02 |
ПНРМ.464653.005 |
1 |
|
Кабель соединительный |
ПНРМ.464653.005-04 |
1 |
|
Устройство зарядное |
Ansmann ACS 410M |
1 |
|
Штатив* |
_ |
1 |
|
Футляр (чемодан-кейс)* |
ПНРМ.464653.005-06 |
1 |
|
Формуляр |
ПНРМ.464653.005 ФО |
1 |
|
Руководство по эксплуатации |
ПНРМ.464653.005 РЭ |
1 |
|
Методика поверки |
_ |
1 |
|
* - поставляется по отдельному заказу | ||
Таблица 7 - Комплектность антенны НБА-02/1
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Антенна биконическая измерительная НБА-02/1 |
ПНРМ.464653.006 |
1 |
|
Кабель соединительный |
ПНРМ.464653.005-04 |
1 |
|
Штатив* |
_ |
1 |
|
Формуляр |
ПНРМ.464653.006 ФО |
1 |
|
Руководство по эксплуатации |
ПНРМ.464653.006 РЭ |
1 |
|
Методика поверки |
_ |
1 |
|
* - поставляется по отдельному заказу | ||
Сведения о методах измерений
приведены в разделе 7 «Порядок работы» документа ПНРМ.464653.005 РЭ «Антенна биконическая измерительная НБА-02. Руководство по эксплуатации» и в разделе 7 «Порядок работы» документа ПНРМ.464653.006 РЭ «Антенна биконическая измерительная НБА-02/1. Руководство по эксплуатации».
Нормативные документы
ГОСТ Р 8.805-2012 «ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц»;
ПНРМ. 464653.005 ТУ «Антенны биконические измерительные НБА-02, НБА-02/1. Технические условия».
