Счетчики электрической энергии статические однофазные STAR 1

Номер в ГРСИ РФ: 59305-14
Категория: Счетчики электроэнергии
Производитель / заявитель: ООО "ИЭК МЕТАЛЛ-ПЛАСТ", г.Ясногорск
Скачать
59305-14: Описание типа СИ Скачать 116.1 КБ
Нет данных о поставщике
Счетчики электрической энергии статические однофазные STAR 1 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Счетчики электрической энергии статические однофазные типа STAR 1 (далее -счетчики) предназначены для учета активной энергии в однофазных двухпроводных цепях переменного тока с номинальной частотой 50 (60) Гц.

Информация по Госреестру

Основные данные
Номер по Госреестру 59305-14
Наименование Счетчики электрической энергии статические однофазные
Модель STAR 1
Год регистрации 2014
Страна-производитель  Россия
Информация о сертификате
Срок действия сертификата 08.12.2019
Тип сертификата (C - серия/E - партия) C
Дата протокола Приказ 1942 п. 10 от 08.12.2014
Производитель / Заявитель

ООО "ИЭК МЕТАЛЛ-ПЛАСТ", г.Ясногорск

 Россия

Поверка

Методика поверки / информация о поверке МП-072/551-2014
Межповерочный интервал / Периодичность поверки 16 лет
Зарегистрировано поверок 388
Найдено поверителей 21
Успешных поверок (СИ пригодно) 385 (99%)
Неуспешных поверок (СИ непригодно) 3 (1%)
Актуальность информации 17.11.2024

Поверители

Скачать

59305-14: Описание типа СИ Скачать 116.1 КБ

Описание типа

Назначение

Счетчики электрической энергии статические однофазные типа STAR 1 (далее -счетчики) предназначены для учета активной энергии в однофазных двухпроводных цепях переменного тока с номинальной частотой 50 (60) Гц.

Описание

Принцип действия счетчиков основан на измерении активной мощности, которая преобразуется в последовательность импульсов, подаваемых на электромеханический счётный механизм или жидкокристаллический дисплей, отображающий суммарное количество электроэнергии, прошедшей через счётчик. Датчиком тока является шунт. В качестве датчика напряжения используется резистивные делители.

Счётчики имеют светодиодный индикатор работы, частота миганий которого пропорциональна потребляемой в данный момент мощности.

В счетчиках с внутренним тарификатором основой электронного счетного механизма является микроконтроллер, обеспечивающий учет потребляемой активной электроэнергии, ее раздельную тарификацию (до четырех тарифов).

Оптическое испытательное устройство и импульсный выход, гальванически изолированы от остальных цепей и предназначены для поверки счетчиков.

Счетчики используются в цепях для учета электроэнергии.

Счетчики идентичны по принципу действия, отличаются по габаритными размерам, метрологическими и техническими характеристиками, указанным в таблице 1.

Внешний вид счетчиков и места пломбировки от несанкционированного и санкционированного доступа приведены на рисунке 1.

Расшифровка обозначения счетчиков электрической энергии статических однофазных типа STAR 1

Дополнительные обозначения:

Р - реле ограничения мощности;

М - модернизированная усеченная версия.

Тип интерфейса:

ИО - интерфейс RS-485 и оптический (инфракрасный) порт Тип датчика тока:

Ш (или отсутствие буквы) - шунт;

Ш2 - два шунта.

Количество тарифов:

отсутствие цифры - 1 тариф.4 - 4 тарифа

Тип счётного механизма:

М - электромеханический;

Э - электронный.

Ток базовый (максимальный), А

Габарит корпуса:1-14;3-3.5-5

Тип монтажа:

R - на рейку ТН35-7,5 ;

C - на вертикальную поверхность.

Класс точности

Номер модели.

Тип счетчика.

Места пломбировки №1

Места пломбировки №2

JODGOOCHK

Места пломбировки №3

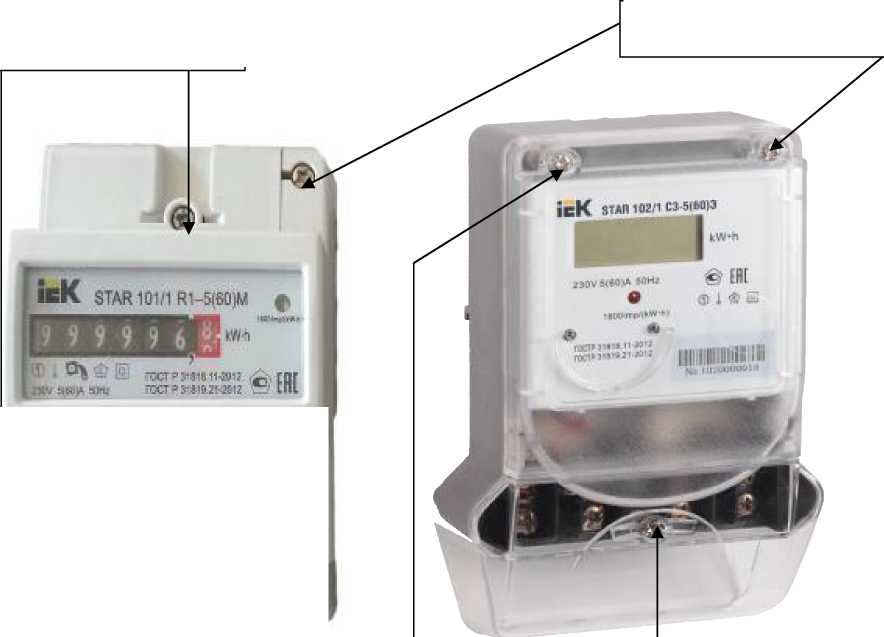

Рисунок 1 - Фотография общего вида и мест пломбировки счетчиков электрической энергии статических однофазных STAR 1

Где:

1 - пломба энергоснабжающей организации;

2 - заводская пломба;

3 - пломба поверяющей организации.

Технические характеристики

Основные метрологические и технические характеристики счетчиков электрической

энергии статических однофазных STAR 1 представлены в таблице 1. Таблица 1

Наименование параметра

Модификации

STAR 101/1

R1-5(60)М

STAR 101/1

R1-5(60)М

Ш2

STAR 101/1

R1-5(60) Э

STAR 101/1

R1-5(60) Э Ш2

STAR 104/1

R1-5(60)Э 4ШИО

STAR 102/1 C3-5(60) М

STAR 102/1 C3-10(100) М

STAR 102/1 C3-5(60)Э

STAR 102/1 C3-10(100) Э

STA R 104/1 С5-5(60) Э 4ШИ О М

STAR 104/1 С5-5(60) Э4ШИ

О Р

Количество фаз

1

Класс точности

1

Номинальное напряжение, В

230

Окончание таблицы 1

Номинальный (базовый) ток, А

5

10

5

10

5

Максимальный ток, А

60

100

60

100

60

Максимальное количество тарифов

1

4

1

4

Номинальная частота сети Гном,Гц

50

Стартовый ток, А

0,004 1б

Постоянная счетчика, имп./(кВт-ч)

1600

Основная погрешность хода часов, с/сутки

± 0,5

Тип отсчетного устройства

Электромеханическое

Электронное (ЖКИ)

Электромеханическое

Электронное (ЖКИ)

Тип монтажа

на DIN-рейку

на панель

Степень защиты по ГОСТ 14254-96

IP51

IP54

Тип учитываемой энергии

Активная

Г абаритные размеры (ШхВхГ), мм

78x123,8x65,5

107x160x50

124 х

212 х61

Масса, кг, не более

0,5

0,7

0,7

0,9

Средняя наработка до отказа не менее, ч

140000

Средний срок службы не менее, лет

30

Температура окружающего воздуха, °С

от минус 40

до плюс 70

от минус 30

до плюс 70

от минус 40

до плюс 70

от минус 30

до плюс 70

Относительная влажность, %, не более

от 0 до 95

Атмосферное давление, кПа

от 85 до 105

Знак утверждения типа

Знак утверждения типа наносят на лицевую панель счетчиков методом лазерной маркировки и на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки входят:

- счётчик - 1 шт.;

- пломба с пломбировочной проволокой - 2 шт.;

- паспорт - 1 экз.;

- руководство по эксплуатации (по запросу, на партию ) - 1 экз.

- упаковочная коробка - 1 шт.

Поверка

Поверка счетчиков электрической энергии статических однофазных STAR 1 осуществляется по документу МП-072/551-2014 «Счетчики электрической энергии статические однофазные STAR 1. Методика поверки», утвержденному в июле 2014 г.

Перечень основных средств, применяемых при поверке:

- Установка автоматическая многофункциональная для поверки счётчиков электрической энергии SJJ-1: максимальное значение напряжения: 3*456 В; максимальное значение силы тока: 100 А; диапазон регулирования угла сдвига фаз: 0 - 360°; предел

допускаемой относительной погрешности измерения энергии ± 0,05 %, (Госреестр № 37404-08).

Сведения о методах измерений

Методы измерений с помощью счетчиков электрической энергии статических однофазных STAR 1 указаны в документе «Счетчики электрической энергии статические однофазные STAR 1. Руководство по эксплуатации».

Нормативные документы

1. ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»

2. ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2».

3. Технические условия. CCE1.001.2014 ТУ.

Рекомендации к применению

- выполнение государственных учетных операций и учет количества энергетических ресурсов.
