Меры твердости эталонные МТВ
| Номер в ГРСИ РФ: | 5933-08 |
|---|---|
| Производитель / заявитель: | ООО "Завод испытательных приборов" (ЗИП), г.Иваново |
Меры твердости эталонные МТВ (далее меры) являются мерами 2-го разряда и предназначены для воспроизведения твердости по шкалам Виккерса.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 5933-08 |
| Действует | по 30.12.2026 |
| Наименование | Меры твердости эталонные |
| Модель | МТВ |
| Приказы |
№1571 от
10.08.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 77f378a8-7da6-0eac-352d-17903218c92d |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ГОСТ 9031-75 |
| Класс СИ | 28.02 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ивановского ЦСМ |
| Адрес центра | 153000, г.Иваново, ул.Почтовая, 31/42 |
| Руководитель центра | Чернышева Галина Анатольевна |
| Телефон | (8*093*2) 32-84-85 |
| Факс | 41-60-79 |
| Информация о сертификате | |
| Срок действия сертификата | 06.12.2016 |
| Номер сертификата | 44525 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 6361 от 06.11.11 п.04 |
Производитель / Заявитель
ООО «ЗИП», РОССИЯ, г. Иваново, ул. Лежневская, д.183
Россия
153582, Лежневское шоссе, 183, Тел. (4932) 23-45-95, Факс 23-45-95, E-mail: zip@tochpribor.su
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.335-2004 ГСИ. Меры твердости эталонные. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
5723
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 5587 (98%) |
| Неуспешных поверок (СИ непригодно) | 136 (2 %) |
| Актуальность информации | 20.08.2026 |
Поверители
Скачать
|
5933-08: Описание типа
2016-05933-08.pdf
|
Скачать | 78.3 КБ | |
|
5933-08: Методика поверки
2021-mp5933-08.pdf
|
Скачать | 68.7 КБ | |
|
5933-08: Описание типа
2026-5933-08.pdf
|
Скачать | 102.6 КБ |
Описание типа
Назначение
Меры твердости эталонные МТВ (далее меры) являются мерами 2-го разряда и предназначены для воспроизведения твердости по шкалам Виккерса.
Меры применяют для поверки приборов измерения твердости по методу Виккерса.
Описание
Меры представляют собой плитки прямоугольной формы с одной рабочей поверхностью, изготовленные из качественной углеродистой стали по ГОСТ 1435-99.

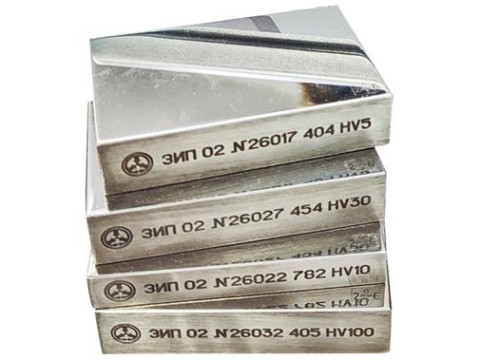

Фотография внешнего вида мер твердости представлена на рисунке 1.
Заводской номер наносится на корпус мер методом лазерной гравировки. Формат нанесения заводского номера цифровой.
Знак поверки наносится на рабочую поверхность меры в правом углу.
Товарный знак изготовителя наносится на корпус мер твердости методом лазерной гравировки.
Технические характеристики
Таблица 1
|
Нагрузка, Н (кгс) |
Значение твердости меры, в единицах твердости, HV |
Размах, % от числа твердости, не более |
Габаритные размеры, мм | ||
|
длина |
ширина |
высота, не менее | |||
|
9,8 (1), 19,6 (2) |
450±75, 800±50 |
5,0 |
60±1 |
40±1 |
6 |
|
49,0 (5), 98,1 (10) |
450±75, 800 ± 50 |
3,0 | |||
|
196,2 (20) 294,3 (30) 490,5 (50) 981,0 (100) |
450±75, 800±50 |
2,0 | |||
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
В комплект поставки входят:
- набор мер 1 шт.
- паспорт 1 шт.
- футляр 1 шт.
Сведения о методах измерений
указаны в паспорте.
Нормативные документы
ГОСТ 9031-75 «Меры твердости образцовые. Технические условия»
ГОСТ 8.063-12 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений твёрдости по шкалам Виккерса»
