Счетчики активной электрической энергии однофазные многофункциональные электронные ЭЭ8007
Номер в ГРСИ РФ: | 59356-14 |
---|---|
Категория: | Счетчики электроэнергии |
Производитель / заявитель: | РУП "Витебский завод электроизмерительных приборов", Беларусь, г.Витебск |
59356-14: Описание типа СИ | Скачать | 98.9 КБ |
Счетчики активной электрической энергии однофазные многофункциональные электронные ЭЭ8007 (в дальнейшем - счетчик) предназначен для учета потребления активной электрической энергии в однофазных двухпроводных цепях переменного тока напряжением 220 В на объектах предприятий промышленности, энергетики и сельского хозяйства, а также в бытовом секторе.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 59356-14 |
Наименование | Счетчики активной электрической энергии однофазные многофункциональные электронные |
Модель | ЭЭ8007 |
Год регистрации | 2014 |
Страна-производитель | Беларусь |
Информация о сертификате | |
Срок действия сертификата | 12.12.2019 |
Тип сертификата (C - серия/E - партия) | C |
Дата протокола | Приказ 1984 п. 01 от 12.12.2014 |
Производитель / Заявитель
ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП), Беларусь, г.Витебск
Беларусь
Поверка
Методика поверки / информация о поверке | МП.ВТ.199-2008 |
Межповерочный интервал / Периодичность поверки | 2 года |
Актуальность информации | 17.11.2024 |
Поверители
Скачать
59356-14: Описание типа СИ | Скачать | 98.9 КБ |
Описание типа
Назначение
Счетчики активной электрической энергии однофазные многофункциональные электронные ЭЭ8007 (в дальнейшем - счетчик) предназначен для учета потребления активной электрической энергии в однофазных двухпроводных цепях переменного тока напряжением 220 В на объектах предприятий промышленности, энергетики и сельского хозяйства, а также в бытовом секторе.
Описание
Счетчик представляет собой аналого-цифровое микропроцессорное устройство, измеряющее мощность, поступающую в нагрузку, преобразуя ее в частоту импульсов, сумма которых прямопропорциональна потребляемой энергии.
Счетчик может применяться как автономно, так и в составе автоматизированной системы контроля и учета электроэнергии (АСКУЭ).
Счетчик выпускается в 32 исполнениях, отличающихся максимальным током, рабочим диапазоном температур, наличием или отсутствием порта интерфейса RS-485, IrDA и устройства управления нагрузкой.
Исполнения счетчика приведены в таблице 1.
Счетчик имеет следующие устройства ввода-вывода:
- испытательный выход, предназначенный для дистанционного учета потребленной электроэнергии;
- выход часов, совмещенный с испытательным выходом предназначенный для определения значения коррекции хода часов,
- индикатор функционирования, сигнализирующий о потреблении электроэнергии;
- порт интерфейса RS-485, предназначенный для работы счетчика в системе АСКУЭ со скоростью передачи данных 19200 бит/с, причем обмен данными со счетчиком возможен только после ввода правильного пароля;
- устройство управления нагрузкой, предназначенное для отключения потребителя при выполнении условий, которые могут быть введены в счетчик при его программировании;
- порт интерфейса IrDA со скоростью передачи данных 19200 бит/с;
- двухстрочный 16-разрядный жидкокристаллический дисплей, предназначенный для просмотра данных, хранящихся в памяти счетчика;
- две кнопки управления, предназначенные для просмотра и изменения данных, хранящихся в памяти счетчика.
Счетчик имеет следующие функциональные возможности:
- учет потребленной электроэнергии по одному, двум, трем или четырем тарифам, в одной, двух, трех, четырех, пяти, шести, семи или восьми тарифных зонах в течение суток (тарифная зона - это промежуток времени суток, в течении которого действует один из тарифов), причем тарифные зоны могут быть независимо установлены для суббот, воскресений, выходных и рабочих дней, для каждого из двенадцати сезонов года, при этом могут быть учтены праздничные дни, «попадающие» на рабочие и рабочие дни, перенесенные на выходные;
- вывод на дисплей в циклическом режиме основных данных (текущего времени, значений потребленной электроэнергии по тарифам, суммарной, значения мощности, усредненной за одну минуту, текущей даты), хранящихся в памяти счетчика, с возможностью изменять количество выводимых данных и времени вывода на дисплей;
- вывод на дисплей номера и даты версии программного обеспечения счетчика;
Лист № 2
Всего листов 6
- ввод-вывод заводского номера счетчика, который является сетевым адресом при работе счетчика в составе АСКУЭ, и после ввода которого прекращается беспарольный доступ к записи данных в счетчик;
- защита от несанкционированного изменения данных с помощью пароля, блокировка ввода пароля счетчика не менее чем на 24 ч и не более чем на 25 ч с момента блокировки ввода пароля при трёхкратном введении неверного пароля, возможность изменения настроек счётчика в течение 3 ч после ввода правильного пароля, либо до нового ввода пароля (старого или нового значения);
- автоматический переход с «летнего» времени на «зимнее» и обратно с возможностью отключения этого перехода. Автоматические переходы происходят в 02.00 последнего воскресенья марта (на один час вперед) и в 03.00 последнего воскресенья октября (на один час назад);
- хранение значений потребленной электроэнергии нарастающим итогом за последние 12 мес и предыдущий год по всем тарифам;
- измерение средней мощности с интервалом усреднения 1 и 30 мин. Погрешность измерения мощности не превышает 5 %;
- отключение нагрузки с помощью устройства управления нагрузкой либо по превышению установленного лимита потребляемой мощности независимо от времени суток, либо по превышению установленного лимита потребляемой мощности во время действия выбранного тарифа;
- автоматическая коррекция точности хода часов;
- ввод даты последней поверки счетчика;
- фиксация даты и времени пяти последних подключений и отключений счетчика от сети;
- фиксация даты и времени десяти последних попыток ввода в счетчик данных, с помощью кнопок;
- фиксация даты и времени десяти последних попыток ввода в счетчик данных, через интерфейс;
- вывод на дисплей значения выданной энергии;
- режим проверок;
- выбор варианта тарификации.
Ф отография общего вида и места для нанесения клейм приведены на рисунке 1.
Таблица 1
Исполнение счетчика |
Максимальный ток, А |
Рабочий диапазон температур, ОС |
Порт интерфейса IrDA |
Порт интерфейса RS-485 |
Устройство управления нагрузкой |
ЭЭ8007/1 |
50 |
от минус 25 до плюс 55 |
Нет |
Нет |
Нет |
ЭЭ8007-А/1 |
80 | ||||
ЭЭ8007/1-Т |
50 |
от минус 40 до плюс 55 | |||
ЭЭ8007-А/1-Т |
80 | ||||
ЭЭ8007/2 |
50 |
от минус 25 до плюс 55 |
Есть |
Нет |
Нет |
ЭЭ8007-А/2 |
80 | ||||
ЭЭ8007/2-Т |
50 |
от минус 40 до плюс 55 | |||
ЭЭ8007-А/2-Т |
80 | ||||
ЭЭ8007/3 |
50 |
от минус 25 до плюс 55 |
Нет |
Есть |
Нет |
ЭЭ8007-А/3 |
80 | ||||
ЭЭ8007/3-Т |
50 |
от минус 40 до плюс 55 | |||
ЭЭ8007-А/3-Т |
80 |
ЭЭ8007/4 |
50 |
от минус 25 до плюс 55 |
Нет |
Нет |
Есть |
ЭЭ8007-А/4 |
80 | ||||
ЭЭ8007/4-Т |
50 |
от минус 40 до плюс 55 | |||
ЭЭ8007-А/4-Т |
80 | ||||
ЭЭ8007/5 |
50 |
от минус 25 до плюс 55 |
Есть |
Есть |
Нет |
ЭЭ8007-А/5 |
80 | ||||
ЭЭ8007/5-Т |
50 |
от минус 40 до плюс 55 | |||
ЭЭ8007-А/5-Т |
80 | ||||
ЭЭ8007/6 |
50 |
от минус 25 до плюс 55 |
Есть |
Нет |
Есть |
ЭЭ8007-А/6 |
80 | ||||
ЭЭ8007/6-Т |
50 |
от минус 40 до плюс 55 | |||
ЭЭ8007-А/6-Т |
80 | ||||
ЭЭ8007/7 |
50 |
от минус 25 до плюс 55 |
Нет |
Есть |
Есть |
ЭЭ8007-А/7 |
80 | ||||
ЭЭ8007/7-Т |
50 |
от минус 40 до плюс 55 | |||
ЭЭ8007-А/7-Т |
80 | ||||
ЭЭ8007/8 |
50 |
от минус 25 до плюс 55 |
Есть |
Есть |
Есть |
ЭЭ8007-А/8 |
80 | ||||
ЭЭ8007/8-Т |
50 |
от минус 40 до плюс 55 | |||
ЭЭ8007-А/8-Т |
80 |
Рисунок 1.1 - Общий вид ЭЭ8007

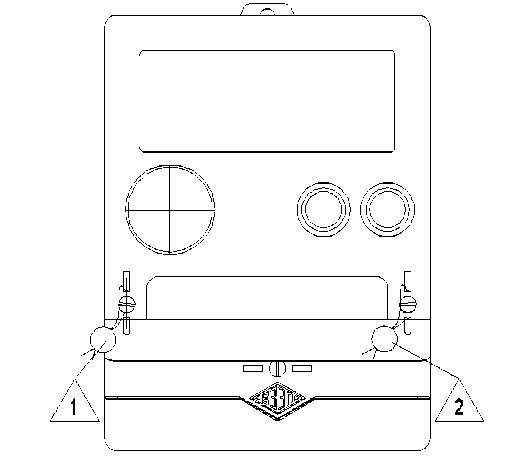

1 Клеймо ОТК.
2 Клеймо поверителя.
Рисунок 1.2 - Места нанесения клейм на счетчик
Программное обеспечение
Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблице 3. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.
Идентификационные данные программного обеспечения, установленного в счетчиках приведены в таблице 2.
Таблица 2
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
ПО ЭЭ8007 50 А |
ЭЭ8007_50А_S52.05_DD4_ D3D7EF6C.hex |
S52.05 |
D3D7EF6C |
CRC-32 |
ПО ЭЭ8007 80 А |
ЭЭ8007_80А_S52.05_DD4_ 6955E8D3.hex |
S52.05 |
6955E8D3 |
CRC-32 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует «среднему» уровню по Р 50.2.077-2014.
Технические характеристики
1 Класс точности счетчика по ГОСТ 31818.11-2012 - 1.
2 Предел допускаемой основной погрешности ± 1 %.
3 Номинальное напряжение 220 В.
4 Базовый ток 5 А;
Максимальный ток 80 А или 50 А (в зависимости от исполнения счетчика).
5 Номинальное значение частоты 50 Гц. Диапазон изменения частоты сети от 49 до 51 Гц.
6 Масса счетчика, не более 1 кг.
7 Габаритные размеры корпуса счетчика, не более 196х132х64 мм.
8 Время установления рабочего режима, не более 20 мин.
9 Время сохранения информации счетчиком в отключенном состоянии, не менее 8 лет.
10 Постоянная счетчика на испытательном выходе: 10000 имп/кВт-ч.
11 Порог чувствительности не менее 4,4 Вт при значении тока 0,004 1б и напряжении 220 В.
12 Самоход не более 1 импульса за 3,4 мин или не более 1 импульса за 5,5 мин (в зависимости от исполнения счетчика)
13 Полная и активная мощность, потребляемые каждой цепью напряжения счетчика, при номинальных значениях напряжения и частоты и нормальной температуре, не более 2 В • А и 2 Вт соответственно.
Полная мощность, потребляемая каждой цепью тока счетчика, при номинальном токе не превышает 0,4 В^ А.
14 Среднесуточная погрешность хода часов счетчика:
- не более ±1 с в нормальных условиях;
- не более ±6 с для счетчиков ЭЭ8007/№ и ЭЭ8007-АЖ не более ±10 с для счетчи
ков ЭЭ8007/№Т и ЭЭ8007-АЖ-Т в рабочих условиях применения (при введенной автоматической суточной коррекции хода часов).
15 Счетчик предназначен для работы при температуре окружающего воздуха:
- ЭЭ8007/Н, ЭЭ8007-АЖ от минус 25 °С до плюс 55 °С и относительной влажности 90 % при температуре 30 °С;
- ЭЭ8007/Ы-Т, ЭЭ8007-АЖ-Т от минус 40 °С до плюс 55 °С и относительной влажности 90 % при температуре 30 °С.
Знак утверждения типа
Знак утверждения типа наносят на прибор фотохимическим способом и на эксплуатационную документацию типографическим способом.
Комплектность
Комплект поставки приведен в таблице 3.
Таблица 3
Обозначение |
Наименование |
Количество |
Примечание |
3ПМ. 410.007 |
Счетчик активной электрической энергии однофазный многофункциональный электронный ЭЭ8007 |
1 шт. |
- |
3ПМ. 410.007 РЭ |
Счетчик активной электрической энергии однофазный многофункциональный электронный ЭЭ8007. Руководство по эксплуатации |
1 экз. |
- |
МП.ВТ.199-2008 |
Счетчик активной электрической энергии однофазный многофункциональный электронный ЭЭ8007. Методика поверки. |
1 экз. |
Высылается 1 экз. при одновременной поставке в один адрес, но не менее 1 экз. в каждый транспортный ящик |
Поверка
осуществляется по документу МП.ВТ.199-2008 «Счетчики активной электрической энергии однофазные многофункциональные электронные ЭЭ8007»; согласована РУП « Витебский ЦСМС» 24.12.2008 г.
Перечень основного оборудования, необходимого для поверки:
- поверочная установка ЦУ 6800, госреестр № 11863-13.
- универсальная пробойная установка УПУ-10, испытательное напряжение частотой 50 Гц - от 0 до 10 кВ; мощность - не менее 500 Вт; погрешность установления напряжения -не более ±5 %.
- секундомер СОСпр-2б, госреестр № 2231-72.
Сведения о методах измерений
Методика измерений на счетчики приведена в «Счетчики активной электрической энергии трехфазные многофункциональные электронные ЭЭ8005. Руководство по эксплуатации».
Нормативные документы
ГОСТ 31818.11-2012 (МЭК 62052-11:2003) "Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии".
ГОСТ 31819.21-2012 (МЭК 62053-21:2003), "Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2".
ТУ BY 300125187.228-2009 «Счетчики активной электрической энергии однофазные многофункциональные электронные ЭЭ8007»
Рекомендации к применению
при осуществлении торговли.
