Системы измерительные "АЛКО-1М"
| Номер в ГРСИ РФ: | 59515-14 |
|---|---|
| Производитель / заявитель: | АО "Арзамасский приборостроительный завод имени П.И. Пландина", г.Арзамас |
Системы измерительные АЛКО-1М (в дальнейшем - системы) предназначены для измерений и учета объема коньячных спиртов, спиртных напитков (в том числе водки), вина, фруктового вина, ликерного вина, игристого вина (шампанского), винных напитков, пива и напитков на основе пива (в дальнейшем - измеряемая среда) с удельной электропроводностью от 5-10-5 до 10 См/м, объемной концентрации (в дальнейшем - крепость) и объема этилового спирта, содержащегося в измеряемой среде, температуры измеряемой среды, а также формирование информации для передачи в единую государственную автоматизированную систему учета объема производства и оборота этилового спирта алкогольной и спиртосодержащей продукции (ЕГАИС).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 59515-14 |
| Действует | по 17.10.2029 |
| Наименование | Системы измерительные |
| Модель | "АЛКО-1М" |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 3ced7763-68a6-ec19-30d7-f81bd1b0f6e1 |
| Год регистрации | 2014 |
| Общие данные | |
|---|---|
| Год регистрации | 2014 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 24.12.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 2097 п. 68 от 24.12.2014 |
Производитель / Заявитель
Акционерное общество "Арзамасский приборостроительный завод имени П.И. Пландина"(АО "АПЗ"), Нижегородская обл., г. Арзамас
Россия
Поверка
| Методика поверки / информация о поверке | ЛГФИ.407219.004-30 МИ |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
2835
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2833 (100%) |
| Неуспешных поверок (СИ непригодно) | 2 (0 %) |
| Актуальность информации | 19.12.2025 |
Поверители
Скачать
|
59515-14: Описание типа
2024-59515-14.pdf
|
Скачать | 454.6 КБ | |
|
59515-14: Методика поверки
2024-mp59515-14.pdf
|
Скачать | 2.3 MБ |
Описание типа
Назначение
Системы измерительные «АЛКО-1М» (в дальнейшем - системы) предназначены для измерений и учета объема коньячных спиртов, спиртных напитков (в том числе водки), вина, фруктового вина, ликерного вина, игристого вина (шампанского), винных напитков, пива и напитков на основе пива (в дальнейшем - измеряемая среда) с удельной электропроводностью от 4-10’3 до 10 См/м, объемной концентрации (в дальнейшем - крепость) и объема этилового спирта, содержащегося в измеряемой среде, температуры измеряемой среды, а также формирования информации для передачи в единую государственную автоматизированную систему учета объема производства и оборота этилового спирта алкогольной и спиртосодержащей продукции (ЕГАИС).
Описание
Принцип действия систем основан на измерении и учете объема (объемного расхода), процентного содержания (концентрации), температуры измеряемой среды с последующим расчетом объема безводного спирта, а также подсчете количества бутылок, прошедших по линии розлива.
Система включает в себя специализированный вычислитель СВ-5 (в дальнейшем - СВ) и устройства, именуемые в дальнейшем датчиками:
- первичный преобразователь расхода ППР-7 электромагнитный для измерений расхода среды;
- оптический спиртомер «ИКОНЭТ-МП» (регистрационный № 19880-07) или плотномер-спиртомер ПЛОТ-3С-М-Ц (регистрационный № 58753-14), являющийся для СВ датчиком объемной концентрации этилового спирта в измеряемой среде;
- термопреобразователь сопротивления платиновый с градуировочной характеристикой 100П типа ТС-Б-Р (регистрационный № 43287-09) или ТС-Б, ТС-Б-Ex (регистрационный №72995-20) или ТСП-Н (регистрационный №38959-17), или ТП-9201-02 (регистрационный №48114-11) или ТСП-1199, TGn-1199Exd (регистрационный № 49041-12) или
ТСП012 (регистрационный №43587-10) или ОВЕН ДТС035-100П.А4.60.МГ, ОВЕН ДТС035-100П.А4.60.МГ Ех (регистрационный №28354-10) для измерений температуры среды;
- универсальный счетчик бутылок УСБ-3 (УСБ-5) или управляющий модуль учета продукции УМУП (в дальнейшем - счетчик бутылок) для измерений количества бутылок, прошедших через зону контроля счетчика.
Сигналы от всех перечисленных датчиков передаются на специализированный вычислитель СВ, который производит их обработку, индикацию и архивацию параметров измеряемой среды.
Для визуализации всех показателей измеряемой среды, вывода их на печать, формирование информации для передачи в ЕГАИС система должна быть подключена к устройству сбора и передачи данных - персональному компьютеру (УСПД-ПК).
Один контроллер связи КС позволяет подключать до 4-х систем к одному УСПД-ПК. Возможно каскадное включение 4-х КС. В этом случае имеется возможность использовать один УСПД-ПК для вывода информации с 13-ти систем.
Система выводит на индикатор СВ и экран дисплея следующие параметры: суммарный объем измеряемой среды при рабочей температуре и приведенный к температуре 20 °С; суммарный объем безводного спирта, содержащегося в измеряемой среде, приведенный к температуре 20 °С; текущий объемный расход; крепость измеряемой среды; температуру измеряемой среды; суммарное количество бутылок, прошедших по линии розлива; текущее время и текущую дату; сообщения об ошибках.
Система также обеспечивает: сохранение ранее измеренных значений объемов, крепости, количества бутылок и времени наработки при отключении питания системы с отметкой в памяти момента отключения; индикацию показателей за смену с возможностью сброса текущей индикации; хранение в архиве шестнадцати сброшенных информаций о показателях за смену; создание суточного архива глубиной 5 лет, часового глубиной 6 месяцев и возможность вывода из архивов на собственный индикатор информации о суммарных объемах, крепости, температуре, количестве бутылок, отключении питания системы и ошибках за любые сутки пяти лет или за любой час шести месяцев по отношению к текущей дате, индицируемой СВ; вывод на экран УСПД-ПК информации из архивов; возможность корректировки текущей даты и текущего времени, изменения масштабирующего коэффициента, ввода кода пользователя системы, изменения пароля пользователя.
Условное обозначение системы состоит из наименования «АЛКО-1М», значения Ду входящего в комплект поставки ППР-7, обозначения исполнения в зависимости от типа спиртомера и диапазона измеряемой крепости (только для систем, укомплектованных спиртомером).
В зависимости от типа спиртомера и диапазона измерений крепости система выпускается в нескольких исполнениях:
- «2» - спиртомер типа «ИКОНЭТ-МП» «1», диапазон от 3 до 60 %;
- «3» - спиртомер типа «ИКОНЭТ-МП» «3», диапазон от 38 до 75 %;
- «4» - спиртомер типа ПЛОТ-3С-М-Ц-А, диапазон от 3 до 60 %;
- «5» - спиртомер типа ПЛОТ-3С-М-Ц-Б, диапазон от 36 до 75 %.
ППР-7 в комплекте с СВ, а также каждый из остальных датчиков системы обладают взаимозаменяемостью.
Конкретный состав системы (наличие в системе счетчиков бутылок, спиртомера, модемов, КС) определяется вариантом поставки (по заказу потребителя).
Наименование систем, их заводские номера, основные технические характеристики указываются термотрансферным методом на информационный шильдик, устанавливаемый на монтажный шкаф. Заводские номера систем состоят из арабских цифр по системе нумерации предприятия-изготовителя. Пример информационного шильдика представлен на рисунке 1.

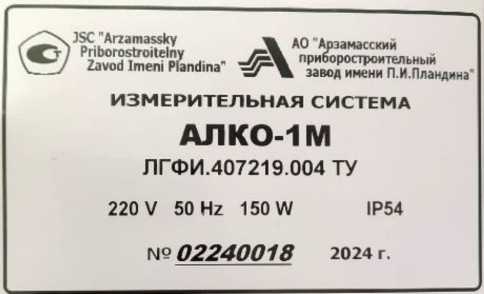

Рисунок 1 - Пример информационного шильдика

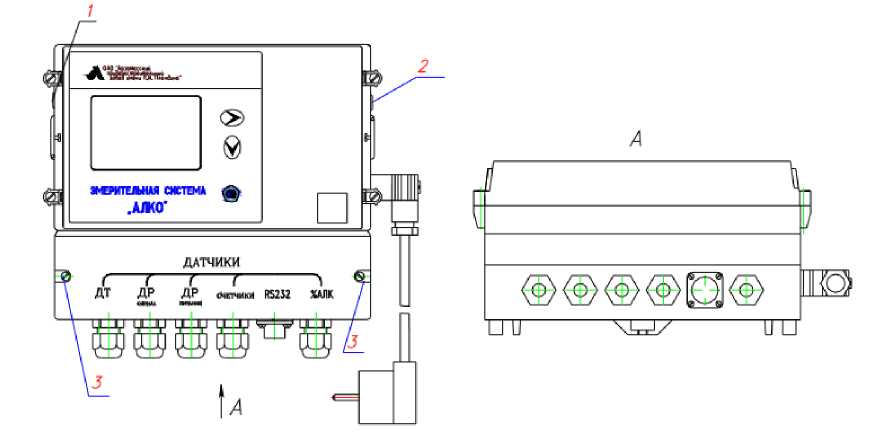

Общий вид СВ и места пломбирования приведены на рисунке 2.
1 - пломба завода-изготовителя; 2 - клеймо поверителя;
3 - пломбы специалиста, проводившего пуско-наладочные работы
Рисунок 2 - Общий вид СВ и места пломбирования

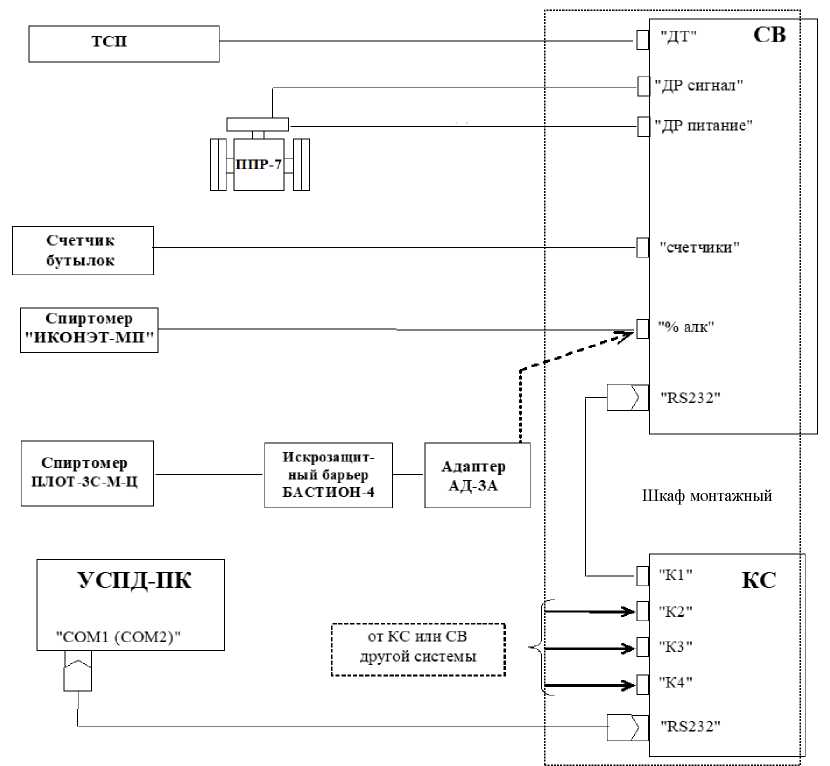

Схема соединений составных частей системы приведена на рисунке 3.
Рисунок 3 - Схема соединений составных частей системы
Программное обеспечение
Программное обеспечение, записанное в микроконтроллер СВ, обрабатывает данные, поступающие от датчиков, производит вычисление расхода, объемов, температуры измеряемой среды, определяет внештатные ситуации с формированием сигнала аварии, производит отображение текущей и архивной информации на собственном индикаторе, формирует часовой и суточный архивы, обеспечивает передачу данных на УСПД-ПК.
Запись программного обеспечения в микроконтроллер осуществляется через технологический разъем, находящийся внутри электронного блока СВ. При выходе из производства СВ пломбируется пломбами ОТК и поверителя согласно рисунку 2. Конструкция СВ не допускает каким-либо иным способом запись программного обеспечения в микроконтроллер.
Таблица 1 - Идентификационные данные программного обеспечения, записанного в СВ
|
Наименовани е программного обеспечения |
Идентификационно е наименование ПО |
Номер версии (идентификационны й номер) ПО |
Цифровой идентификато р ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатор а ПО |
|
W_5_15.txt |
ЛГФИ.00242-01 |
версия 5.15 |
07А3 |
16-ти битная сумма всех байт, входящих в файл кода программы |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - С, в соответствии с МИ 3286-2010.
Технические характеристики
Таблица 2 - Диапазоны расходов и масса 1И1Р-7 в зависимости от диаметра условного прохода
|
Наименование параметра |
Значение параметра | ||||||
|
Диаметр условного прохода ППР-7, мм |
20 |
32 |
40 |
50 |
80 |
100 |
150 |
|
Максимальный расход (Qmax), л/с (м3/ч) |
1,00 (3,60) |
3,33 (12,0) |
4,00 (14,4) |
6,4 (23,04) |
22,2 (80) |
33,3 (120) |
69,4 (250) |
|
Минимальный расход (Qmin), л/с (м3/ч) |
0,034 (0,12) |
0,22 (0,80) |
0,40 (1,44) |
0,64 (2,30) |
0,8 (2,88) |
1,26 (4,54) |
3,2 (11,52) |
|
Масса ППР-7, кг, не более |
4,0 |
4,3 |
5,0 |
6,0 |
9,0 |
11,0 |
19,5 |
Таблица 3 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности системы при измерении суммарного объема, % |
±0,5 |
|
Диапазон измерений крепости, %, для систем исполнений: «2» и «4» |
от 3 до 60 |
|
«3» |
от 38 до 75 |
|
«5» |
от 36 до 75 |
|
Пределы допускаемой абсолютной погрешности измерений крепости, %, для систем исполнений: «3», «4», «5» |
±0,2 |
|
«2» в диапазоне: от 9 до 60 % |
±0,2 |
|
от 3 до 9 % |
±0,25 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений объема безводного спирта, приведенного к температуре плюс 20 °С, %: - в диапазоне крепости от 38 до 75 % - в диапазоне крепости от 20 до 38 % - в диапазоне крепости от 8 до 20 % для исполнения «4» и в диапазоне крепости от 9 до 20 % для исполнения «2» - в диапазоне крепости от 6 до 8 % для исполнения «4» и в диапазоне крепости от 7 до 9 % для исполнения «2» - в диапазоне крепости от 3 до 6 % для исполнения «4» и в диапазоне крепости от 3 до 7 % для исполнения «2» |
±0,8 ±1,5 ±3,0 ±4,0 ±(AS-100)/S* |
|
Диапазон температур измеряемой среды, °С |
от - 30 до +80** |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,5 |
|
Давление измеряемой среды, МПа, не более: - для систем со спиртомером ПЛОТ-3С-М-Ц и систем без спиртомера - для систем со спиртомером «ИКОНЭТ-МП « |
1,6 0,25 |
|
Длина соединительных кабелей между СВ и датчиками, м, не более |
50 |
|
Напряжение питания: - частота, Гц - напряжение, В |
50±1 220132 |
|
Потребляемая мощность, В-А, не более |
250 |
|
Система устойчива к воздействию внешнего магнитного поля: - постоянного напряженностью, А/м - переменного частотой 50 Гц, напряженностью, А/м |
до 400 до 80 |
|
Время готовности системы к работе, с, не более - для систем, укомплектованных спиртомером ПЛОТ-3С-М-Ц - для систем, укомплектованных спиртомером «ИКОНЭТ-МП» |
30 600 |
|
Степень защиты датчиков системы по ГОСТ 14254-2015, не менее |
IP54 |
|
Масса СВ, КС, кг, не более |
4,0 |
|
Средняя наработка на отказ, ч, не менее |
12 000 |
|
Средний срок службы, лет, не менее |
12 |
|
* - где AS - пределы допускаемой абсолютной погрешности измерений крепости, %; S - измеряемое значение крепости, %. * * - диапазон может быть ограничен эксплуатационной документацией изготовителя спиртомера в зависимости от его исполнения и крепости измеряемой спиртсодержащей жидкости. | |
Знак утверждения типа
наносится на лицевую панель вычислителя СВ методом трафаретной печати и на титульный лист паспорта - типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Система измерительная |
«АЛКО-1М» |
1 экз. |
Состав согласно заказу |
|
Комплект эксплуатационной документации |
— |
1 компл. | |
|
Системы измерительные «АЛКО-1М». Методика поверки. |
— |
1 экз. |
Сведения о методах измерений
приведены в разделе 2.2 ЛГФИ.407219.004 РЭ «Система измерительная «АЛКО-1М».
Руководство по эксплуатации».
Нормативные документы
Постановление Правительства Российской Федерации от 31 декабря 2020 г. № 2466 «О ведении и функционировании единой государственной автоматизированной информационной системы учета объема производства и оборота этилового спирта, алкогольной и спиртосодержащей продукции»;
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 12.2.007.0-75 ССБТ. Изделия электротехнические. Общие требования безопасности;
ЛГФИ.407219.004 ТУ Системы измерительные «АЛКО-1М». Технические условия.
