Датчики быстропеременных давлений ЛХ-611АМ
| Номер в ГРСИ РФ: | 59518-14 |
|---|---|
| Категория: | Датчики давления |
| Производитель / заявитель: | ОАО "НИИ физических измерений" (НИИФИ), г.Пенза |
Датчик быстропеременных давлений ЛХ-611АМ (далее - датчик) предназначен для измерения быстропеременных давлений жидких и газообразных сред.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 59518-14 |
| Действует | по 10.12.2029 |
| Наименование | Датчики быстропеременных давлений |
| Модель | ЛХ-611АМ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | fa0f7476-b72c-e3e7-211b-9be722f359f0 |
| Год регистрации | 2014 |
| Общие данные | |
|---|---|
| Год регистрации | 2014 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 24.12.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 2097 п. 71 от 24.12.2014 |
Производитель / Заявитель
Акционерное общество «Научно-исследовательский институт физических измерений»(АО «НИИФИ»), г. Пенза
Россия
Поверка
| Методика поверки / информация о поверке | ЛХ2.839.022 МП |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 529 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
59518-14: Описание типа
2024-59518-14.pdf
|
Скачать | 268.8 КБ | |
|
59518-14: Методика поверки
2022-mp59518-14.pdf
|
Скачать | 215.8 КБ |
Описание типа
Назначение
Датчики быстропеременных давлений ЛХ-611АМ (далее - датчик) предназначены для измерений быстропеременных давлений жидких и газообразных сред.
Описание
Принцип действия датчика основан на использовании прямого пьезоэлектрического эффекта, заключающегося в появлении разноименных зарядов на поверхности пьезоэлемента под действием измеряемого быстропеременного давления.
Датчик состоит из корпуса, выполненного за одно целое с мембраной; чувствительного элемента, выполненного из пьезокерамических элементов; кабельной перемычки из антивибрационного кабеля АВКТ-6 ТУ 16-705.093-78, заканчивающегося разъемом 2РМТ14КПЭ4Ш1В1 ГЕО.364.126 ТУ.
Измеряемое давление воспринимается мембраной, передается через прокладку пьезоэлементам. Сигнал с пьезоэлементов снимается при помощи токосъемника и через кабельную перемычку подается на вход измерительного усилителя.
Уплотнение датчика в посадочном гнезде исследуемого объекта осуществляется с помощью прокладки. Конструкция имеет установочную резьбу М20 х 1,5.
Общий вид датчика ЛХ-611АМ с указанием мест нанесения заводского номера, маркировки представлен на рисунке 1. Габаритно-установочные размеры датчика ЛХ-611АМ представлены на рисунке 2.
Маркировка датчика выполняется методом лазерного гравирования на корпусе в виде буквенно-цифрового обозначения, заводской номер выполняется методом лазерного гравирования на корпусе в виде цифрового обозначения.
Нанесение знака поверки на датчик не предусмотрено.

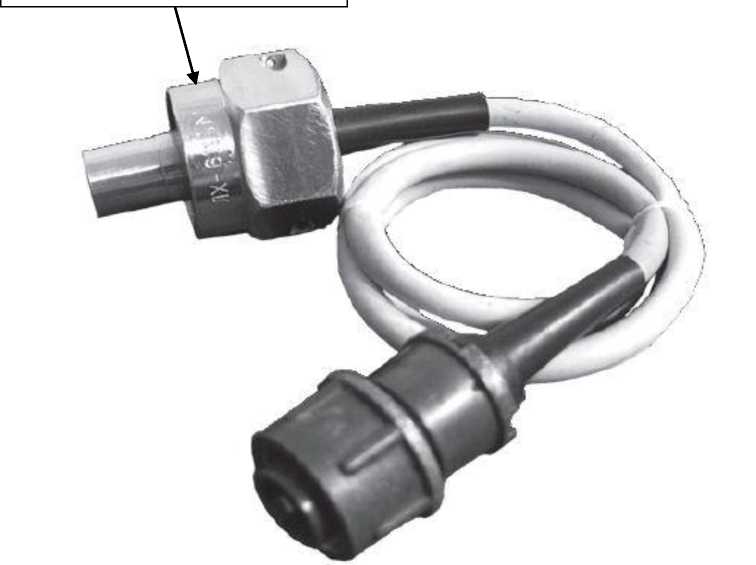

Место нанесения заводского номера и маркировки
Рисунок 1 - Общий вид датчика ЛХ-611АМ

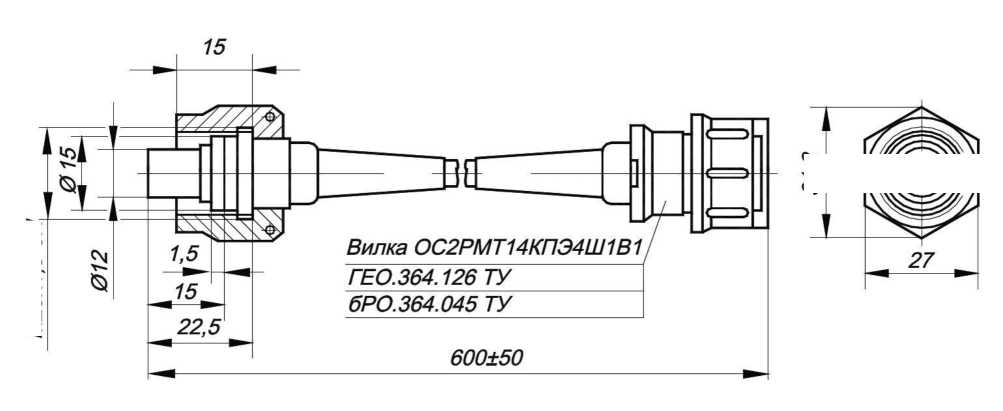

М20х1,5-6Н.
31,2
Рисунок 2 - Габаритно-установочные размеры датчика ЛХ-611АМ
Технические характеристики
Таблица 1
|
Наименование характеристики |
Значение |
|
Диапазон измерения быстропеременных давлений, Па |
0,45405 до 56405 |
|
Диапазон статических давлений, Па |
28405 до 630405 |
|
Чувствительность, мВ/Па, не менее |
20-10-5 |
|
Пределы допускаемой основной приведенной погрешности измерения быстропеременных давлений, % |
± 10 |
|
Диапазон температуры рабочей среды, °С |
от - 196 до + 200 |
|
Коэффициент изменения чувствительности от статического давления |
от 0,8 до 1,3 |
|
Коэффициент изменения чувствительности от температуры рабочей среды |
от 0,5 до 1,5 |
|
Виброэквивалент, Па/м^с2, не более |
27 |
|
Габаритные и установочные размеры |
(600 ± 50) мм, М20х1,5 - 6g |
|
Масса, кг, не более |
0,15 |
Знак утверждения типа
наносится типографским способом на титульные листы эксплуатационной документации, нанесение знака утверждения типа на датчик не предусмотрено.
Комплектность
Таблица 2
|
Наименование |
Обозначение |
Количество |
|
Датчики быстропеременных давлений |
ЛХ-611АМ |
1 шт. |
|
Прокладка |
ЛХ 8.680.024 |
1 шт. |
|
Формуляр |
ЛХ 2.839.022 ФО |
1 экз. |
|
Техническое описание и инструкция по эксплуатации |
ЛХ 2.839.022 ТО |
1 экз. |
|
Методика поверки |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе «Входной контроль» технического описания и инструкции по эксплуатации ЛХ 2.839.022 ТО.
Нормативные документы
Датчик быстропеременных давлений ЛХ-611АМ. Технические условия
ЛХ 2.839.022ТУ.
