Весы электронные для статического взвешивания СКЕЙЛ

Назначение

Весы электронные для статического взвешивания «СКЕЙЛ» (далее весы) предназначены для определения массы различных грузов.

Описание

Конструктивно весы состоят из грузоприёмного устройства и весоизмерительного прибора, соединённых между собой кабелем. Грузоприемное устройство может быть выполнено в виде платформы П-образной формы или двух балок.

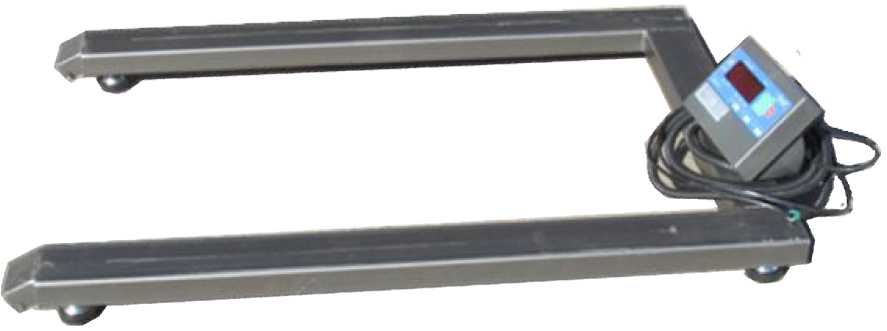

Общий вид весов представлен на рисунке 1.

Рисунок 1 - Общий вид весов

Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Далее аналоговый электрический сигнал с датчиков поступает в весоизмерительный прибор, преобразовывается, обрабатывается, и затем результаты взвешивания отображаются на дисплее.

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

- устройство автоматической и полуавтоматической установки на нуль (Т.2.7.2.3 и Т.2.7.2.2);

- устройство первоначальной установки на нуль (Т.2.7.2.4);

- устройство слежения за нулем (Т.2.7.3);

- устройство предварительного задания массы тары (Т.2.7.5);

- устройство уравновешивания тары (Т.2.7.4.1).

Весы снабжены следующей функцией: - сигнализация о перегрузке весов.

Весы оснащены интерфейсом RS-232 для связи с периферийными устройствами (например, персональный компьютер, принтер и т.п.).

Питание весов осуществляется от сети через адаптер сетевого питания или от батарей.

Для подключения внешних устройств (компьютер, принтер и т.п.) весы снабжены интерфейсами: RS 232С, RS-485, RS-422C.

В весах используются весоизмерительные тензорезисторные датчики BSA и BSS фирмы CAS, Р.Корея (Госреестр № 51261-12); SQC фирмы Ningbo BENUI Electric Co., Ltd, Китай, а также весоизмерительные приборы CI, BI, NT и PDI фирмы CAS, Р.Корея (Госреестр № 50968-12); индикатор СКИ-12 фирмы ООО «Компания Скейл» (Госреестр № 58661-14).

Модификации весов обозначаются следующим образом:

СКЕЙЛ Х1Х2Х3Х4

где Х1 - наибольший предел взвешивания

Х2 - тип грузоприемной платформы; СКУ- платформа П-образной формы, СКБ-низкопрофильная платформа виде двух балок.

Х3 - материал грузоприемной платформы; (Н)-нержавеющая сталь, (П)- конструкционная сталь с покрытием из порошковой эмали.

Х4 - габаритные размеры; длина х ширина, мм.

На маркировочной табличке весов указывают:

- обозначение модели весов;

- класс точности (III);

- значения Max, Min, e;

- торговую марку изготовителя или его полное наименование;

- торговую марку или полное наименование представителя изготовителя для импортируемых весов;

- серийный номер;

- знак утверждения типа.

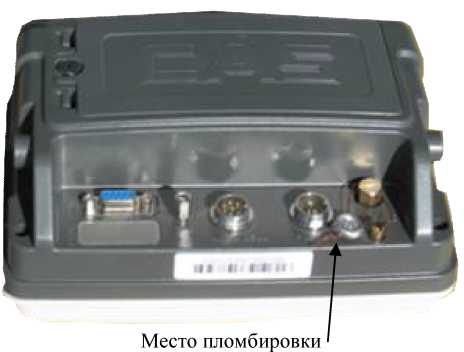

С хема пломбировки от несанкционированного доступа приведена на рисунке 2.

Место пломбировки

Индикатор СКИ-12

Индикатор CAS CI-6000A

Место пломбировки

Место пломбировки

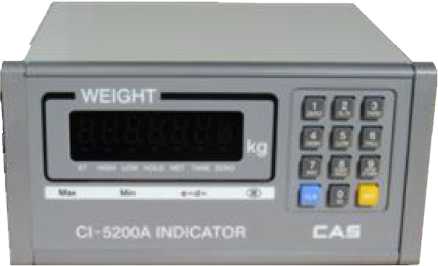

Индикатор CAS CI-5200A

Место пломбировки

Индикатор CAS CI-2400BS

Место пломбировки

Индикатор CAS CI-2001A

Индикатор CAS CI-200A

Место нанесения знака поверки в виде наклейки

Знак поверки в виде наклейки наносится на корпус индикатора.

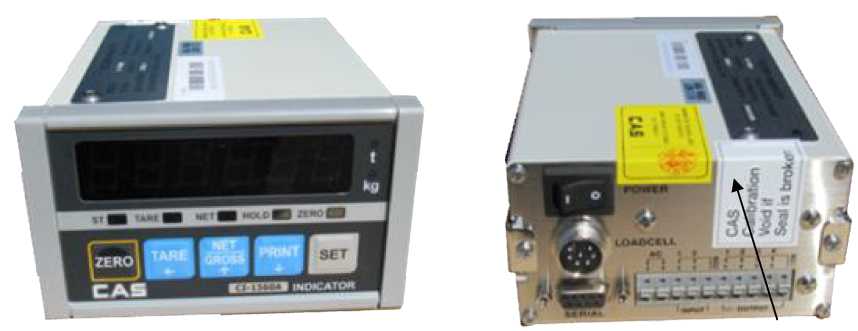

Индикатор CAS CI-1560A

Место пломбировки

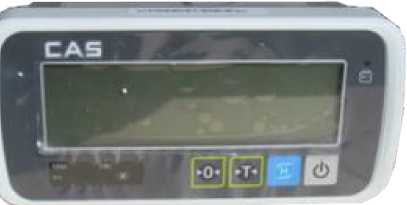

Индикатор CAS NT-200A

Место пломбировки Индикатор CAS BI-100RB

Место пломбировки

Индикатор CAS PDI

Рисунок 2 - Место пломбировки весов

Программное обеспечение

Программное обеспечение (далее — ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами .

Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Устройства со встроенным программным обеспечением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Изменение ПО весов через интерфейс пользователя невозможно.

Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и настройки, а также измерительной информации используется переключатель юстировки, пломбируемый с помощью разрушаемой наклейки.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов. Идентификационные данные ПО приведены в таблице 1.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействии в соответствии с МИ 3286-2010 - «А».

Таблица 1

* Примечание - Идентификационное наименование программного обеспечения, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.

Технические характеристики

* Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации и маркировочную табличку, расположенную на корпусе весов.

Комплектность

1. Весы....................................................................................................1 шт.

2. Руководство по эксплуатации.....................................................................1 шт.

Примечание: адаптер сетевой и (или) элементы питания продаются отдельно.

Поверка

осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011, «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Основные средства поверки: гири, соответствующие классу точности М1, М2 по

ГОСТ OIML R 111-1-2009.

Идентификационные данные и способ идентификации программного обеспечения

представлены в руководстве по эксплуатации в разделе 2.

Сведения о методах измерений

Измерение массы на весах проводится согласно разделу 5 «Установка и работа с весами» документов «Весы электронные для статического взвешивания «СКЕЙЛ». Руководство по эксплуатации».

Нормативные документы

1. ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

2. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».

3. ТУ 4274-001-7710343855-04 «Весы электронные для статического взвешивания типа «СКЕЙЛ».

Рекомендации к применению

- осуществление торговли.
