Датчики весоизмерительные тензорезисторные SQC
| Номер в ГРСИ РФ: | 59556-14 |
|---|---|
| Категория: | Датчики весоизмерительные |
| Производитель / заявитель: | Фирма "Ningbo BENUI Electric Co., Ltd.", Китай |
Датчики весоизмерительные тензорезисторные SQC (далее датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый электрический измерительный сигнал.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 59556-14 |
| Действует | по 28.10.2029 |
| Наименование | Датчики весоизмерительные тензорезисторные |
| Модель | SQC |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | e01ae3ed-dbb1-c059-a167-25f31e74454a |
| Год регистрации | 2014 |
| Общие данные | |
|---|---|
| Год регистрации | 2014 |
| Страна-производитель | Китай |
| Информация о сертификате | |
| Срок действия сертификата | 24.12.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 2097 п. 111 от 24.12.2014 |
Производитель / Заявитель
Фирма "Ningbo BENUI Electric Co., Ltd.", Китай
Китай
Поверка
| Методика поверки / информация о поверке | ГОСТ Р 8.726-2010 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
59556-14: Описание типа
2019-59556-14.pdf
|
Скачать | 89.6 КБ | |
|
59556-14: Методика поверки
2022-mp59556-14.pdf
|
Скачать | 73.8 КБ |
Описание типа
Назначение
Датчики весоизмерительные тензорезисторные SQC (далее датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый электрический измерительный сигнал.
Описание
Принцип действия датчиков основан на изменении электрического сопротивления тен-зорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося соответственно нагрузке.
Конструктивно датчики состоят из упругого элемента, наклеенных на него тензорезисторов, соединенных в мостовую схему, и присоединительных элементов.
Конструкция датчиков обеспечивает герметичность измерительного элемента.
Вид нагрузки датчиков - сдвиг. Датчики изготавливаются из никелированной стали.

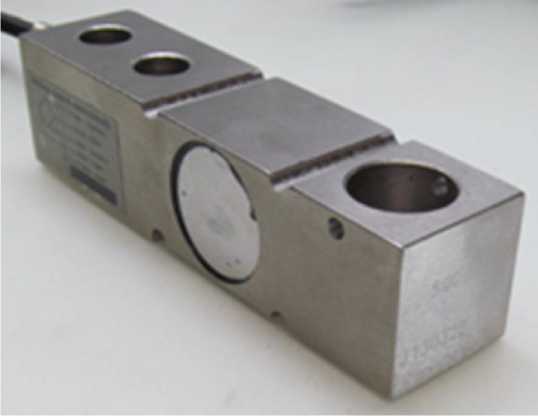

Рисунок 1 - Общий вид датчиков
Модификации и исполнения датчиков отличаются максимальной нагрузкой, габаритными размерами и массой.
Обозначение модификаций весоизмерительных датчиков SQC имеет вид SQC-X1, где:
X1 - обозначение максимальной нагрузки в тоннах.
На маркировочной табличке датчиков указывают:
- торговую марку производителя;
- модель весоизмерительного датчика;
- серийный номер;
- максимальную нагрузку Emax.
Технические характеристики
Таблица 1 - Метрологические и технические характеристики датчиков весоизмерительных тензоре-зисторных SQC
|
Модель |
SQC-0,1 |
SQC-0,2 |
SQC-0,5 |
SQC-1 |
SQC-2 |
SQC-3 |
SQC-5 |
|
Максимальная нагрузка (Emax), т |
0,1 |
0,2 |
0,5 |
1 |
2 |
3 |
5 |
|
Класс точности по ГОСТ 8.631-2013 |
C3 | ||||||
|
Максимальное число поверочных интервалов, nmax (Emax/v) |
3000 | ||||||
|
Минимальная статическая нагрузка, (Етп), т |
0 | ||||||
|
Значение поверочного интервала, V, кг |
Emax/nmax | ||||||
|
Минимальный поверочный интервал, Vmin |
Emax/6000 | ||||||
|
Номинальный относительный выходной сигнал при Етах, мВ/В |
2,0 | ||||||
|
Доля от пределов допускаемой погрешности весов (pLC) |
0,7 | ||||||
|
Предел допустимой нагрузки (Elim), % от Emax |
150 | ||||||
|
Обозначение по влажности |
CH | ||||||
|
Напряжение питания, В |
8 ... 12 | ||||||
|
Входное сопротивление, Ом |
385±5 | ||||||
|
Выходное сопротивление, Ом |
351±2 | ||||||
|
Предельные значения температуры, °C |
-10 ... +40 | ||||||
|
Габаритные размеры, не более, мм длина/ширина/высота |
130/31,8/33,8 |
171,5/38,1/41 | |||||
|
Масса, не более, кг |
0,9 |
1,8 | |||||
Таблица 2
|
Нагрузка |
Пределы допускаемой погрешности (mpe) |
|
От 0 до 500v вкл. |
±0,35v |
|
св. 500v до 2000v вкл. |
±0,70v |
|
св. 2000v |
±1,05v |
Знак утверждения типа
наносится на маркировочную табличку, расположенную на датчике и эксплуатационную документацию типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Количество |
|
Датчик |
1 шт. |
|
Эксплуатационная документация |
1 экз. |
Поверка
осуществляется по приложению ДА «Методика поверки» ГОСТ 8.631-2013
« ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Основные средства поверки:
- средства измерений 1-го разряда по ГОСТ 8.640-2014 «ГСИ. Государственная поверочная схема для средств измерений силы» с пределами допускаемых доверительных границ относительной погрешности, не превышающими 1/3 от пределов допускаемой погрешности поверяемых датчиков;
- вольтметр или компаратор напряжений класса точности 0,005.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или паспорт.
Сведения о методах измерений
приведены в паспорте «Датчики весоизмерительные тензорезисторные SQC».
Нормативные документы
ГОСТ 8.631-2013 «ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний»
ГОСТ 8.021-2015 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы»
Техническая документация фирмы-изготовителя
