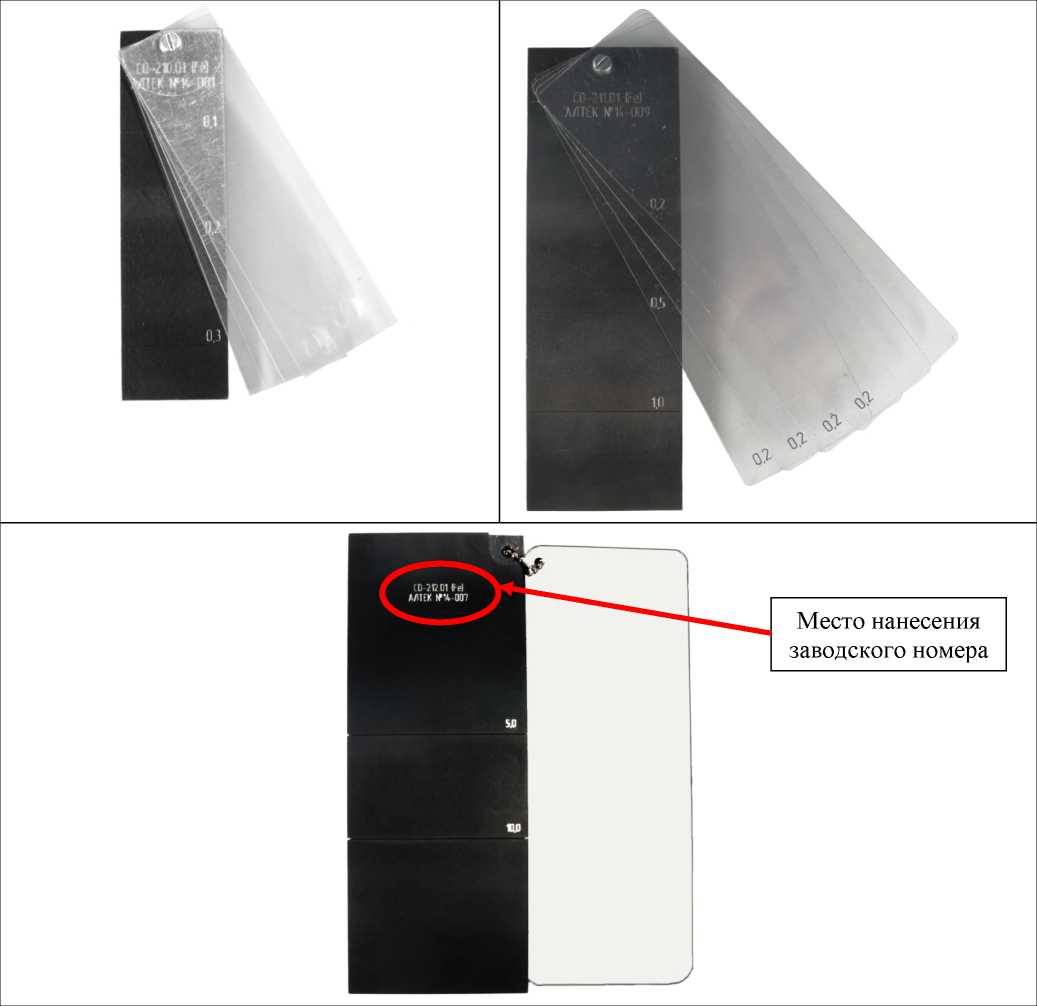

Комплекты мер искусственных дефектов КМИД-ВТ

Условное обозначение «АА» при маркировке меры

Высота меры, мм

Ширина меры, мм

Длина меры, мм

10

От 1 до 5

Не более 100

Не более 300

11

От 5 до 10

Не более 100

Не более 300

12

От 10 до 15

Не более 100

Не более 300

Условное обозначение «ББ» при маркировке меры

Условное обозначение «В» при маркировке меры

Описание

01

Fe

Сталь 20*

02

Al

Алюминиевый сплав марки Д16Т

03

Ti

Титановый сплав марки ОТ4-1*

04

Brass

Латунь ЛМц58-2*

05

Al-hc

Алюминиевый сплав маркиАК9*

06

Ti-lc

Титановый сплав ВТ8*

07

Ti-hc

Титановый сплав ВТ1-0*

08

Bronze

Бронза БрМц5*

09

SS-NFM

Коррозийно-стойкая, жаропрочная, жаростойкая сталь марки 12Х18Н10Т*

10

SS-FM

Коррозийно-стойкая, жаропрочная сталь марки 20Х13*

11

Fe

Сталь 45

Наименование характеристики

Значение

Диапазон номинальных значений глубины искусственных дефектов, мм

от 0,1 до 7,0

Шаг глубины искусственных дефектов, мм

0,1

Допускаемые отклонения от номинальных значений глубины искусственных дефектов, мм, в диапазоне глубин:

- от 0,1 до 0,3 мм;

- от 0,4 до 0,9 мм;

- от 1,0 до 2,9 мм;

- от 3,0 до 4,9 мм;

- от 5,0 до 7,0 мм.

от -0,02 до +0,04 от -0,05 до +0,07 ±0,1 ±0,3 ±0,5

Диапазон номинальных значений ширины искусственных дефектов, мм

от 0,05 до 0,5

Шаг ширины искусственных дефектов, мм

0,05

Допускаемые отклонения от номинальных значений ширины искусственных дефектов, %, не более

±30

Пределы допускаемой абсолютной погрешности воспроизведения ширины и глубины искусственных дефектов, мм, в диапазоне глубин: - от 0,1 до 0,3 мм;

- от 0,4 до 0,9 мм;

- от 1,0 до 2,9 мм;

- от 3,0 до 4,9 мм;

- от 5,0 до 7,0 мм

±0,01 ±0,025 ±0,05 ±0,15 ±0,25

Диапазон номинальных значений длины искусственных дефектов, мм

от 3 до 100

Шаг длины искусственных дефектов, мм

1

Допускаемые отклонения от номинальных значений длины искусственных дефектов, мм

от -1,0 до +2,0

Пределы допускаемой абсолютной погрешности воспроизведения длины искусственных дефектов, мм, в диапазоне длин:

- от 3 до 9;

- от 10 до 49;

- от 50 до 100

±0,25 ±0,3 ±0,5

Шероховатость рабочей поверхности Ra, мкм, не более

1,25

Диапазон шероховатости рабочей поверхности Rz **, мкм

от 80 до 320

Диапазон номинальных значений толщины образцов диэлектрических покрытий, мм

от 0,1 до 1,0

Шаг толщин образцов диэлектрических покрытий, мм

0,1

Количество образцов диэлектрических покрытий на одну меру, шт., не более

8

Допускаемые отклонения от номинальных значений толщины образцов диэлектрических покрытий, %, в диапазоне толщин:

- от 0,1 до 0,2 мм;

- от 0,2 до 1,0 мм

±30

±20

Пределы допускаемой относительной погрешности воспроизведения толщины образцов диэлектрических покрытий, %, в диапазоне толщин: - от 0,1 до 0,2 мм - от 0,2 до 1,0 мм

±15

±10

Наименование характеристики

Значение

Габаритные размеры, мм: - длина - ширина - высота

от 30 до 300

от 10 до 100

от 1 до 15

Масса, не более, кг

3

Условия эксплуатации:

- температура окружающего воздуха, °С

- относительная влажность воздуха при 25 °С, %, не более

от 0 до +40

80

Наименование

Обозначение

Кол-во, шт.

Комплекты мер искусственных дефектов КМИД-ВТ: - мера с искусственными дефектами СО-210.ББ-В;

ДШЕК.401249.500

***

- мера с искусственными дефектами СО-211.ББ-В;

ДШЕК.401249.700

***

- мера с искусственными дефектами СО-212.ББ-В

ДШЕК.401249.900

***

Упаковка

-

****

Комплект мер искусственных дефектов КМИД-ВТ:

- мера с искусственными дефектами СО-210.ББ-В. Паспорт;

ДШЕК.401249.500 ПС

****

- мера с искусственными дефектами СО-211.ББ-В. Паспорт;

ДШЕК.401249.700 ПС

****

- мера с искусственными дефектами СО-212.ББ-В. Паспорт;

ДШЕК.401249.900 ПС

****

Методика поверки

1
