Источники питания постоянного тока Б5-44, Б5-44А

Назначение

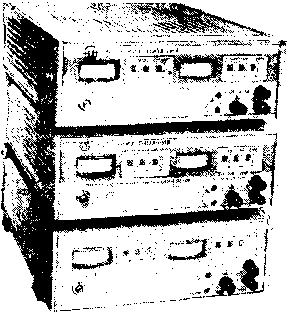

Источники питания постоянного тока 55-43—55-45 (см. рисунок) предназначены для питания радиоизмерительной аппаратуры и работы в автоматических измерительных системах.

Условия эксплуатации:

рабочая температура 5—40 °C;

предельная нерабочая температура относительная влажность 90—95 %

от —50 до 60 °C;

при температуре 30 °C;

вибрации 20—25 Гц с ускорением 2g в течение 3 мин;

транспортные нагрузки 88 тыс. ударов с ускорением 10g.

Описание

Источник питания постоянного тока представляет собой компенсационный стабилизатор напряжения с последовательно включенным регулирующим элементом.

Прибор выполнен в виде отдельного переносного блока бесфутляриой конструкции.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Пределы установки выходного напряжения и выходного тока:

Тип прибора

Б5-43

Б5-44

Б5-45

Пределы установки выходного напряжения, В

0,01 — 9,99 0,11—29,9 0,1—49.9

Пределы установки выходного тока, мА

10 — 1990

1 — 999

1 — 499

Выходное напряжение регулируется ступенями: через 10 мВ для прибора Б5-43; чёрез 100 мВ для приборов Б5-44 и Б5-45.

Выходной ток приборов регулируется ступенями: через 1 мА для приборов Б5-44, Б5-45; через 10 мА для прибора Б5-43.

Основная допускаемая погрешность установки выходного напряжения прибора в режиме стабилизации напряжения ± (0,5 °/о t/yCT+ +0,П/max ),. где UуСТ , //тах — установленное и максимальное значения

выходящего напряжения.

Основная погрешность установки выходного тока в режиме стабилизации тока ±(1,0% /уст+0,2 %/max ), где /уст, /max — установлен

ное и максимальное значения выходного тока.

Нестабильность выходного напряжения не превышает ±0,01 % при изменении напряжения питающей сети на ±10% от минимального значения в режиме стабилизации напряжения.

Нестабильность выходного тока не превышает ±0,05 % при изменении напряжения питающей сети на ±10% от номинального значения в режиме стабилизации тока.

Нестабильность выходного напряжения не превышает ±0,05 % при изменении тока нагрузки от 0,9 максимального значения до нуля в режиме стабилизации напряжения.

Нестабильность выходного тока при изменении напряжения на нагрузке от 0,9 максимального значения до нуля в режиме стабилизации тока не превышает ±0,1 % /та-.

Пульсации выходного напряжения в режиме стабилизации напряжения 1 мВ (эффективное значение).

Пульсации выходного тока в режиме стабилизации тока 0,2 % /Ппх (эффективное значение).

Полное выходное сопротивление в режиме стабилизации напряжения в диапазоне частот 20 Гц—200 кГц 0,5 Ом для прибора Б5-43; 2 Ом для прибора Б5-44, 5 Ом для прибора Б5-45.

Время установления выходного напряжения с момента подачи управляющей команды 100 мс.

Предусмотрено дистанционное управление режимами работы.

Питание: напряжение (220±22) В, частота (50±0,5) Гц.

Потребляемая мощность 150 В-А.

Габаритные размеры 236X326X93 мм.

Масса 7 кг.

Комплектность

Совместно с каждым источником поставляют:

1) шнур соединительный;

2) плату коммутационную;

3) лампу сигнальную;

4) предохранитель;

5) техническое описание, инструкцию по эксплуатации;

6) формуляр.

поверка

Методика поверки изложена в техническом описании, входящем в комплект поставки.

Испытания проводила государственная комиссия. Результаты, испытаний рассматривали НПО «ВНИИМ им. Д. И. Менделеева» и Всесоюзный научно-исследовательский институт метрологической службы (ВНИИМС).
