Машины испытательные Multitest
| Номер в ГРСИ РФ: | 59744-15 |
|---|---|
| Производитель / заявитель: | Фирма "Mecmesin Ltd.", Великобритания |
| 59744-15: Описание типа СИ | Скачать | 100.7 КБ |
Машины испытательные Multitest (далее - машины) предназначены для измерения силы и перемещения при проведении механических испытаний материалов в режиме растяжения или сжатия.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 59744-15 |
| Наименование | Машины испытательные |
| Модель | Multitest |
| Срок свидетельства (Или заводской номер) | 06.02.2020 |
Производитель / Заявитель
Фирма "Mecmesin Ltd.", Великобритания
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 123 |
| Найдено поверителей | 22 |
| Успешных поверок (СИ пригодно) | 123 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 28.04.2024 |
Поверители
Скачать
| 59744-15: Описание типа СИ | Скачать | 100.7 КБ |
Описание типа
Назначение
Машины испытательные Multitest (далее - машины) предназначены для измерения силы и перемещения при проведении механических испытаний материалов в режиме растяжения или сжатия.
Описание
Принцип действия машин основан на измерении нагрузки, приложенной к испытываемому образцу, при помощи датчика силы в электрический сигнал, изменяющийся пропорционально этой нагрузке. Приложенная нагрузка, создаваемая машинами, деформирует испытуемый образец, при этом производиться измерение значения величины этой нагрузки и соответствующей ей величины деформации образца.
Конструктивно машины состоят из устойчивого основания, на котором установлена подвижная консоль с закреплённым датчиком силы. Модификации машин -xt оснащены пультом управления с сенсорным экраном.
В свою очередь, подвижная консоль перемещается при помощи ходового винта, который получает движение от регулируемого электропривода. В процессе проведения измерений, испытываемый образец закрепляют между двух захватов (приспособлений) в режиме растяжения или устанавливают между приспособлениями в зависимости от вида испытания в режиме сжатия. При этом неподвижный захват крепится на основании, а подвижный захват крепится на измерительной ячейке. Перемещение подвижной консоли вызывает воздействие на образец, а, следовательно, его деформацию вплоть до разрушения.
Внешний вид испытательных машин представлен на рисунках 1, 2 и 3.
Рис 1. Внешний вид машин Multitest 2,5-d
« й 5 4
Рис 2. Внешний вид машин Multitest 2,5-i

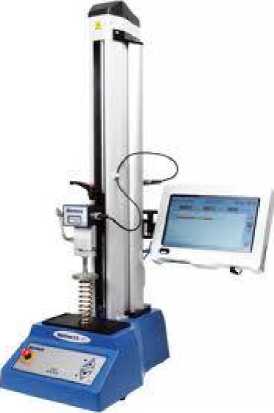

Рис 3. Внешний вид машин Multitest 2,5-xt
Измерительные ячейки и пульт управления представляют собой микропроцессорные устройства, которые осуществляют прием и обработку информации от датчиков. На задней панели стойки расположен разъём интерфейса RS232 для подключения измерительной ячейки и пульта управления к персональному компьютеру.
Машины выпускаются в 7 модификациях, отличающихся наибольшим пределом измерения. При этом машины с наибольшими нагрузками до 5,0 кН включительно - 4 модификации, выпускаются в одноколонном исполнении, а машины с наибольшими нагрузками 10, 25 и 50 кН выпускаются в двухколонном исполнении. Технические характеристики модификаций машин представлены в таблице 2.
Программное обеспечение
Идентификационным признаком ПО служит номер версии, который отображается на дисплее машин при их включении.
Метрологически не значимая часть программного обеспечения является сервисной частью программного обеспечения и её объём и конфигурация оговариваются при заказе.
Конструктивно машины имеют защиту встроенного программного обеспечения (ПО) от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки режима защиты микроконтроллера от чтения и записи исполняемого кода. Доступ к ПО ограничен паролями.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения (не ниже указанной) |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Emperor™ |
Force |
1.1. |
_ |
_ |
Технические характеристики
Основные технические характеристики машин приведены в таблице 2.
Таблица 2
|
Технические характеристики |
Модификация машин Multitest | ||||||
|
0,5-d 0,5-i 0,5-xt |
1-d 1-i 1-xt |
2,5-d 2,5-i 2,5-xt |
5-i 5-xt |
10-i 10-xt |
25-i 25-xt |
50-i 50-xt | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Наибольшая предельная нагрузка (НПН), кН |
0,5 |
1,0 |
2,5 |
5,0 |
10 |
25 |
50 |
|
Пределы допускаемой погрешности измерения нагрузки, не более: -в диапазоне измерения от 20 до 100 % НПН, % от из- |
±0,5 |
±0,5 |
±0,5 |
±1,0 |
±1,0 |
±1,0 |
±1,0 |
|
меряемой нагрузки -в диапазоне измерения от 6 до 20 % НПН (включ.), Н |
±0,5 |
±1,0 |
±2,5 |
±10,0 |
±20 |
±50 |
±100 |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Максимальный ход консоли, мм |
1200 |
1000 |
500 |
590 |
960 |
950 |
1100 |
|
Пределы допускаемой абсолютной погрешности измерения перемещения консоли, мм, не более: |
±0,25 | ||||||
|
Высота рабочего пространства, мм |
1359 |
1159 |
590 |
710 |
1180 |
1140 |
1330 |
|
Ширина рабочего простран- |
290 | ||||||
|
ства, мм, не менее | |||||||
|
Габаритные размеры, мм, не более: | |||||||
|
длина |
414 |
414 |
414 |
414 |
414 |
414 |
414 |
|
ширина |
290 |
290 |
290 |
290 |
290 |
290 |
290 |
|
высота |
1710 |
1510 |
941 |
1082 |
1500 |
1500 |
1931 |
|
Масса, кг, не более |
43 |
41 |
27 |
43 |
115 |
145 |
230 |
|
Электрическое питание от сети переменного тока: | |||||||
|
- напряжение, В |
230±10 % | ||||||
|
- частота, Гц |
50±1 | ||||||
|
Потребляемая мощность, Вт, не более |
120 |
200 |
250 |
150 |
400 |
450 |
450 |
Диапазон рабочих температур, °C: от плюс 15 до плюс 35.
Относительная влажность воздуха в рабочем диапазоне температур, %: от 45 до 80.
Полный средний срок службы не менее..................................................10 лет
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и методом офсетной печати на табличку, прикрепляемую к корпусу машин.
Комплектность
1. Машина испытательная Multitest..............................................................1 шт.
2. Измерительная ячейка...............................................................................1 шт.
3. CD-диск с программным обеспечением EmperorTM ..........................................1 шт.
4. Руководство по эксплуатации.....................................................................1 шт.
5. Руководство по использованию программного обеспечения EmperorTM .................1 экз.
6. Методика поверки МП ТИнТ 159-2014 ..........................................................1 экз.
Поверка
осуществляется по документу МП ТИнТ 159-2014 «Машины испытательные Multitest. Методика поверки», утвержденному ГЦИ СИ ООО «ТестИнТех» 19 июня 2014 года.
Идентификационные данные, а так же процедура идентификации программного обеспечения приведены в руководстве по использованию программного обеспечения EmperorTM.
Основные средства поверки:
- динамометры эталонные переносные 2-го разряда, основная погрешность ±0,12 % по ГОСТ Р 8.663-2009;
- штангенрейсмас ШРЦ-1000-0,01 2-го класса точности по ГОСТ 164-90.
Сведения о методах измерений
изложены в руководстве по эксплуатации «Машины испытательные «Multitest». Руководство по эксплуатации».
Нормативные документы
1. ГОСТ Р 8.663-2009 ГСИ. Государственная поверочная схема для средств измерений силы.
2. ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1-10’9 .... 50 м и длин волн в диапазоне 0,2.. 50 мкм»;
3. Техническая документация Mecmesin Ltd, Англия.
Рекомендации к применению
- при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
