Комплекты мер искусственных дефектов НО-37-38-38ТПС
| Номер в ГРСИ РФ: | 59759-15 |
|---|---|
| Производитель / заявитель: | ООО "Алтек-Инвест", г.С.-Петербург |
Комплекты мер искусственных дефектов НО-37-38-38ТПС (далее - комплекты мер) предназначены для воспроизведения и (или) хранения физической величины заданных геометрических размеров искусственных дефектов и применяются для проведения поверки, калибровки и настройки вихретоковых дефектоскопов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 59759-15 |
| Действует | по 23.12.2029 |
| Наименование | Комплекты мер искусственных дефектов |
| Модель | НО-37-38-38ТПС |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 6eb1342f-5540-0567-426c-f79514eda6a4 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Алтек-Инвест" (ООО "Алтек-Инвест"), г. Санкт-Петербург
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 555 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
59759-15: Описание типа
2024-59759-15.pdf
|
Скачать | 406.3 КБ | |
|
59759-15: Методика поверки
2022-mp59759-15.pdf
|
Скачать | 6.5 MБ |
Описание типа
Назначение
Комплекты мер искусственных дефектов НО-37-38-38ТПС (далее - комплекты мер) предназначены для воспроизведения и (или) хранения физической величины заданных геометрических размеров искусственных дефектов и применяются для проведения поверки, калибровки и настройки вихретоковых дефектоскопов.
Описание
Принцип действия основан на воспроизведении заданных геометрических размеров искусственных дефектов (ИД). Дефекты нанесены на две рабочие поверхности меры: один дефект на рабочей поверхности 1 (ИД5), четыре дефекта на рабочей поверхности 2 (ИД1, ИД2, ИД3, ИД4).
В состав комплектов мер входят меры НО-037, НО-038, НО-038 (ТПС). Мера НО-037 изготовлена из стали 45, меры НО-038, НО-038 (ТПС) изготовлены из стали 20.
Название и заводской номер меры наносятся на бирку, закреплённую на лицевой стороне меры, путем внедрения в поры металла пигментных красителей на глубину 15-20 мкм с последующим нанесением защитного слоя оксида алюминия. Знак утверждения типа наносится на титульный лист паспорта. Пломбировка комплекта мер не предусмотрена.
Нанесение знака поверки на меру не предусмотрено.

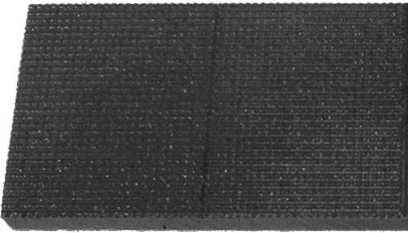

Общий вид комплектов мер приведен в таблице 1.

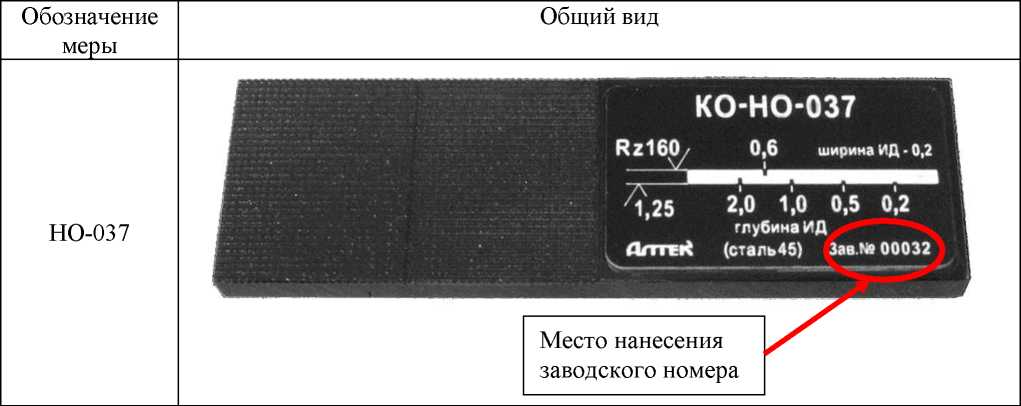

Таблица 1 - Общий вид и место нанесения заводского номера комплектов контрольных мер
НО-37-38-38ТПС
НО-038
КО-НО-038
Rz320______0,6 ширина ИД ■ 0,2
?,25 2,0 ?,0 0,5 0,2
глубина ИД
ДлтеК (сталь20) Зав.№ 00018
НО-038 (ТПС)
КО-НО-038 (ТПС)
Rz320/ 2,0' ширина ИД - 0,2
425 2,0 1,0 0,5 0,2
глубина ИД
ЛлтеН (стальЗО) Зав.№00012
Технические характеристики
Основные метрологические и технические характеристики комплектов мер приведены в таблице 2.
Таблица 2 - Метрологические характеристики.
|
Наименование характеристики |
Значение |
|
Номинальное значение ширины искусственных дефектов в мерах и его отклонение, мм - для мер НО-037, НО-38 - для меры НО-038 (ТПС) |
0,2 ±0,1 0,15 ±0,05 |
|
Номинальное значение глубины искусственных дефектов в мерах и его отклонение, мм - для искусственного дефекта ИД1 - для искусственного дефекта ИД2 - для искусственного дефекта ИД3 |
2 ±0,1 1 ±0,1 0,5 +0,05 |
|
Номинальное значение глубины искусственного дефекта ИД4 в мерах и его отклонение, мм - для мер НО-037, НО-38 - для меры НО-038 (ТПС) |
0,2 +0,05 0,25 -0,05 |
|
Номинальное значение глубины искусственного дефекта ИД5 в мерах и его отклонение, мм - для мер НО-037, НО-38 - для меры НО-038 (ТПС) |
0,6 +0,1 2 ±0,1 |
|
Пределы допускаемой абсолютной погрешности воспроизведения глубины ИД в мерах, мм - в диапазоне от 0 до 0,55 мм - в диапазоне от 0,55 до 3,0 мм |
±0,025 ±0,05 |
|
Пределы допускаемой абсолютной погрешности воспроизведения ширины ИД в мерах, мм |
±0,025 |
|
Номинальное значение расстояния между ИД, между ИД и кромкой меры, мм |
20 ±2 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности воспроизведения расстояния между ИД, между ИД и кромкой меры, мм |
±0,5 |
|
Шероховатость рабочей поверхности №1* Ra, не более, мкм |
1,25 |
|
Номинальное значение шероховатости рабочей поверхности №2** Rz и его отклонение, мкм - для меры НО-037 - для мер НО-038, НО-038 (ТПС) |
160 ±40 320 ±60 |
|
Номинальное значение ширины мер и его отклонение, мм |
30 ±2 |
|
Номинальное значение толщины мер и его отклонение, мм |
6 ±1 |
|
Пределы допускаемой абсолютной погрешности воспроизведения ширины и толщины мер, мм |
±0,5 |
*Поверхность, противоположная стороне образца с маркировкой
**Поверхность соответствует стороне образца c маркировкой
Таблица 3 - Технические характеристики.
|
Наименование характеристики |
Значение |
|
Длина меры, не более, мм |
105 |
|
Масса, не более, кг |
0,15 |
|
Температура эксплуатации, °С |
от 0 до +40 |
|
Относительная влажность воздуха, %, не более |
80 |
Знак утверждения типа
наносится на титульный лист паспорта комплекта мер типографским способом.
Комплектность
Таблица 4 - Комплект поставки
|
Наименование и условное обозначение |
Обозначение |
Кол-во, шт. |
|
Комплект мер искусственных дефектов НО-37-38-38ТПС: - мера НО-037; |
ДШЕК.401249.007 |
*** |
|
- мера НО-038; |
ДШЕК.401249.007-01 |
*** |
|
- мера НО-038 (ТПС) |
ДШЕК.401249.007-02 |
*** |
|
Упаковка |
- |
**** |
|
Комплект мер искусственных дефектов НО-37-38-38ТПС: Мера НО-037. Паспорт; |
ДШЕК.401249.007 ПС |
**** |
|
Мера НО-038. Паспорт; |
ДШЕК.401249.007-01 ПС |
**** |
|
Мера НО-037. Паспорт |
ДШЕК.401249.007-02 ПС |
**** |
|
Методика поверки |
1 |
*** Тип и количество мер в комплекте зависит от заказа потребителя
**** Поставляется совместно с соответствующей контрольной мерой
Сведения о методах измерений
приведены в документах «Комплект мер искусственных дефектов НО-37-38-38ТПС. Мера НО-037. Паспорт» в разделе 5 «Указания о применении мер и методиках измерений»; «Комплект мер искусственных дефектов НО-37-38-38ТПС. Мера НО-038. Паспорт» в разделе 5 «Указания о применении мер и методиках измерений»; «Комплект мер искусственных дефектов НО-37-38-38ТПС. Мера НО-38ТПС. Паспорт» в разделе 5 «Указания о применении мер и методиках измерений».
Нормативные документы
Комплект контрольных мер НО-37-38-38ТПС. Технические условия ДШЕК.401926.003 ТУ.
