Преобразователи измерительные многоканального программируемого терминала МПТ
| Номер в ГРСИ РФ: | 59767-15 |
|---|---|
| Производитель / заявитель: | ОАО "Научно-исследовательский институт энергетических сооружений" (ОАО "НИИЭС"), г.Москва |
Преобразователи измерительные многоканального программируемого терминала МПТ (далее - ИП) предназначены для измерений периода электрических колебаний и электрического сопротивления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 59767-15 |
| Действует | по 03.12.2029 |
| Наименование | Преобразователи измерительные многоканального программируемого терминала |
| Модель | МПТ |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 0db19608-e505-abb0-53b2-da11ba2ddb7a |
Производитель / Заявитель
Открытое акционерное общество «Научно-исследовательский институт энергетических сооружений» (ОАО «НИИЭС») , г. Москва; Акционерное общество «Проектно-изыскательский и научно-исследовательский институт «Гидропроект» им. С.Я. Жука» (АО «Институт Гидропроект») , г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 247 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
59767-15: Описание типа
2022-59767-15.pdf
|
Скачать | 354.5 КБ | |
|
59767-15: Методика поверки
2022-mp59767-15.pdf
|
Скачать | 3 MБ |
Описание типа
Назначение
Преобразователи измерительные многоканального программируемого терминала МПТ (далее - ИП) предназначены для измерений периода электрических колебаний и электрического сопротивления.
Описание
ИП представляют собой электронную плату, монтируемую в металлическом шкафу многоканального программируемого терминала МПТ. Измерительные входы ИП последовательно подключаются через электромагнитные реле и разъёмные соединения к струнным измерительным преобразователям с импульсным возбуждением (далее - СИПИ).
ИП используется для измерений периода электрических колебаний струнных преобразователей, а также электрического сопротивления катушки СИПИ при трёхпроводном соединении, или сопротивления катушки вместе с сопротивлением линии связи при двухпроводном соединении.
ИП имеет адрес, который может быть установлен от 0 до 63.
Информация о периоде или сопротивлении выдаётся в виде кода ASCII по внешнему запросу.
Тип интерфейса связи RS-485.

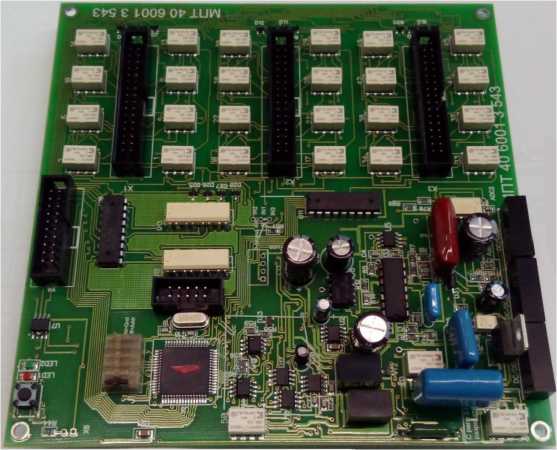

Фотография общего вида представлена на рисунке 1.
Рисунок 1 - Общий вид ИП
Программное обеспечение
Программное обеспечение (далее - ПО) является встроенным.
Функции ПО:
- управление работой ИП в процессе измерений;
- выдача по интерфейсу связи результатов измерений в цифровом коде.
Всё встроенное ПО является метрологически значимым.
Идентификационные данные метрологически значимого программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MPT BGES 2011-2.HEX |
|
Номер версии (идентификационный номер ПО) |
21.04.2014 |
|
Цифровой идентификатор ПО |
_ |
|
Другие идентификационные данные (если имеются) |
_ |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики ИП представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование параметра |
Значение |
|
Рабочий диапазон измерений периода гармонических колебаний напряжения с амплитудой от 3 до 40 мВ, мкс |
от 400 до 2500 |
|
Пределы допускаемой относительной погрешности измерений периода гармонических колебаний электрического напряжения, % |
±0,06 |
|
Диапазон измерений электрического сопротивления постоянному току, Ом |
от 0 до 300 |
|
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току, Ом |
±1 |
Таблица 3 - Технические характеристики
|
Наименование параметра |
Значение |
|
Максимальное количество СИПИ, подключаемых к одному ИП: - для двухпроводных цепей - для трехпроводных цепей |
48 24 |
|
Напряжение питания постоянного тока, В |
от 11,5 до 12,5 |
|
Потребляемая мощность, В^А, не более |
4 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре плюс 25 °С, % - атмосферное давление, кПа |
от -30 до +60 до 80 от 84 до 106 |
|
Габаритные размеры, мм, не более |
155x155x50 |
|
Масса, кг, не более |
0,3 |
|
Средняя наработка на отказ, ч, не менее |
24 000 |
Знак утверждения типа
наносится на руководство по эксплуатации в центре титульного листа типографским способом и в виде наклейки на ИП.
Комплектность
Комплектность поставки ИП приведена в таблице 4.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь измерительный многоканального программируемого терминала МПТ |
МПТ 4060-013543 |
1 шт. |
|
Преобразователь измерительный многоканального программируемого терминала МПТ. Руководство по эксплуатации |
МПТ 4060-013543 РЭ |
1 экз. |
Сведения о методах измерений
Методика измерений приведена в разделе 6 руководства по эксплуатации
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления»;
4060-001-00113543-2003 ТУ. Многоканальный программируемый терминал МПТ. Технические условия.
