Контроллеры СТН-3000-РКУ
| Номер в ГРСИ РФ: | 59781-20 |
|---|---|
| Производитель / заявитель: | АО "АтлантикТрансгазСистема", г.Москва |
| 59781-20: Описание типа СИ | Скачать | 100.1 КБ |
Контроллеры СТН-3000-РКУ (далее по тексту - контроллеры) предназначены для измерений силы и напряжения постоянного тока, температуры, совместно с первичными термопреобразователями сопротивления, а также для воспроизведений силы и напряжения постоянного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 59781-20 |
| Наименование | Контроллеры |
| Модель | СТН-3000-РКУ |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 27.04.2025 |
Производитель / Заявитель
АО "АтлантикТрансгазСистема", г.Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 102 |
| Найдено поверителей | 5 |
| Успешных поверок (СИ пригодно) | 102 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 03.11.2024 |
Поверители
Скачать
| 59781-20: Описание типа СИ | Скачать | 100.1 КБ |
Описание типа
Назначение
Контроллеры СТН-3000-РКУ (далее по тексту - контроллеры) предназначены для измерений силы и напряжения постоянного тока, температуры, совместно с первичными термопреобразователями сопротивления, а также для воспроизведений силы и напряжения постоянного тока.
Описание
Принцип действия контроллеров основан на измерении входных аналоговых сигналов (входные каналы) с последующим преобразованием их в цифровой, а также для воспроизведения аналоговых сигналов (выходные каналы) с последующей передачей их на исполнительные механизмы.
Контроллеры являются программируемыми устройствами и применяются для построения измерительно-управляющих систем, используемых для удаленных и малодоступных для обслуживания объектов газовой, нефтяной и других отраслей промышленности.
Конструктивно контроллеры представляют собой единообразные конструкции прямоугольной формы, внутри которых смонтированы измерительные цепи преобразования, усиления, а также цепи питания и сигнализации.
Контроллеры СТН-3000-РКУ представлены следующими модификациями
отличающиеся конструктивно и габаритными размерами:
- СТН-3000-РКУм;
- СТН-3000-РКУс.
Контроллеры имеют последовательные коммуникационные порты (RS-232, RS485) и поддерживают протоколы BSAP, Modbus, DF1, CIP, DNP3, а также последовательный ASCII- протокол.
Общий вид контроллеров представлен на рисунках 1, 2.

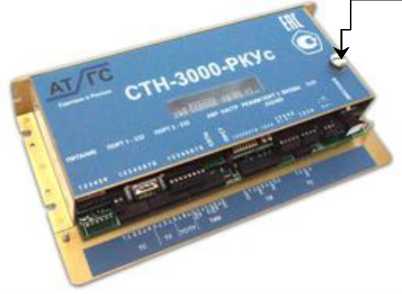

Рисунок 1 - Общий вид СТН-3000-РКУс
Место пломбирования

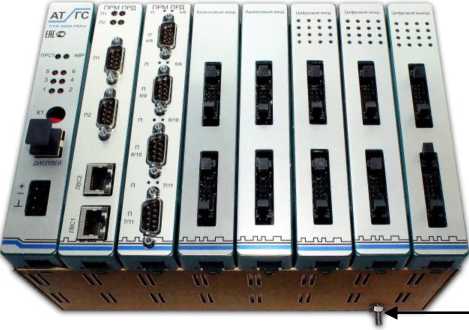

Рисунок 2 - Общий вид СТН-3000-РКУм
Место пломбирования
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) контроллеров можно разделить на 2 группы: встроенное ПО и внешнее ПО, устанавливаемое на персональный компьютер.
Встроенное ПО (далее по тексту - ВсПО), влияющее на метрологические характеристики, идентификационные данные которого приведены в таблице 1, устанавливается в энергонезависимую память измерительных модулей контроллеров в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит.
Внешнее ПО (далее по тексту - ВнПО) OpenBSIUtilities/BSI Config, не влияющее на метрологические характеристики контроллеров, идентификационные данные которого приведены в таблице 1, позволяет выполнять:
- конфигурирование и настройку параметров модулей, центральных процессоров (выбор количества используемых измерительных каналов, диапазона измерения или воспроизведения сигналов, тип подключаемого измерительного преобразователя (датчика) и др.);
- конфигурирование системы промышленной связи на основе интерфейсов RS-232, RS-485;
- конфигурирование систем промышленной связи на основе стандарта Ethernet;
- программирование логических задач контроллеров на языках IL (Instruction List),
LD (Ladder Diagram), FBD (Function Block Diagram), SFC (Sequential Function Chart) и ST (Structured Text);
- установку парольной защиты от несанкционированного доступа.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
ВсПО |
ВнПО | |
|
Идентификационное наименование ПО |
CWM0560.BIN CWM0560.CAB |
OpenBSIUtilities/BSI Config 395575-02-8 |
|
Номер версии (идентификационный номер) ПО |
05.60 и выше |
V5.8 и выше |
|
Цифровой идентификатор ПО |
- |
- |
|
Алгоритм вычисления цифрового идентификатора |
- |
- |
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики контроллеров приведены в таблицах 2 - 3.
Таблица 2 - Метрологические характеристики контроллеров
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон измерений силы постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной к диапазону измерений погрешности измерений силы постоянного тока в нормальных условиях измерений, % |
±0,1 |
|
Пределы допускаемой приведенной к диапазону измерений погрешности измерений силы постоянного тока в рабочих условиях измерений от минус 40 до плюс 70 °С, % |
±0,3 |
|
Пределы допускаемой приведенной к диапазону измерений погрешности измерений силы постоянного тока в рабочих условиях измерений от минус 55 до плюс 70 °С, % |
±0,4 |
|
Диапазон измерений напряжения постоянного тока, В |
от 1 до 5 |
|
Пределы допускаемой приведенной к диапазону измерений погрешности измерений напряжения постоянного тока в нормальных условиях измерений, % |
±0,1 |
|
Пределы допускаемой приведенной к диапазону измерений погрешности измерений напряжения постоянного тока в рабочих условиях измерений от минус 40 до плюс 70 °С, % |
±0,3 |
|
Пределы допускаемой приведенной к диапазону измерений погрешности измерений силы постоянного тока в рабочих условиях измерений от минус 55 до плюс 70 °С, % |
±0,4 |
|
Диапазоны измерений температуры от термопреобразователей сопротивления Pt100 по ГОСТ 6651-2009, °С |
от -200 до + 850 от -40 до +60 |
|
Пределы допускаемой абсолютной погрешности измерений температуры от термопреобразователей сопротивления Pt100 по ГОСТ 6651-2009 в нормальных условиях измерений, °С |
±0,51) ±0,252) |
|
Пределы допускаемой абсолютной погрешности измерений температуры от термопреобразователей сопротивления Pt100 по ГОСТ 6651-2009 в рабочих условиях измерений от минус 40 до плюс 70 °С, °С |
±1,0 |
|
Пределы допускаемой абсолютной погрешности измерений температуры от термопреобразователей сопротивления Pt100 по ГОСТ 6651-2009 в рабочих условиях измерений от минус 55 до плюс 70 °С, °С |
±1,5 |
|
Диапазон воспроизведений силы постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной к диапазону воспроизведения погрешности воспроизведения силы постоянного тока в нормальных условиях измерений, % |
±0,1 |
|
Пределы допускаемой приведенной к диапазону воспроизведения погрешности воспроизведения силы постоянного тока в рабочих условиях измерений от минус 40 до плюс 70 °С, % |
±0,3 |
|
Пределы допускаемой приведенной к диапазону воспроизведения погрешности воспроизведения силы постоянного тока в рабочих условиях измерений от минус 55 до плюс 70 °С, % |
±0,4 |
Продолжение таблицы 2
|
1 |
2 |
|
Диапазон воспроизведений напряжения постоянного тока, В |
от 1 до 5 |
|
Пределы допускаемой приведенной к диапазону воспроизведений погрешности воспроизведений напряжения постоянного тока в нормальных условиях измерений, % |
±0,1 |
|
Пределы допускаемой приведенной к диапазону воспроизведений погрешности воспроизведений напряжения постоянного тока в рабочих условиях измерений от минус 40 до плюс 70 °С, % |
±0,3 |
|
Пределы допускаемой приведенной к диапазону воспроизведений погрешности воспроизведений напряжения постоянного тока в рабочих условиях измерений от минус 55 до плюс 70 °С, % |
±0,4 |
|
Диапазон измерений количества импульсов, имп. |
от 1 до 231 |
|
Пределы допускаемой абсолютной погрешности измерений количества импульсов, имп. |
±1 |
|
1) Пределы допускаемой абсолютной погрешности для диапазона измерений от минус 200 до плюс 850 °С 2) Пределы допускаемой абсолютной погрешности для диапазона измерений от минус 40 до 60 °С | |
Таблица 3 - Технические характеристики контроллеров
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Напряжение питания постоянного тока, В |
от 5,4 до 30 |
|
Максимальная потребляемая мощность от источника питания, Вт - Контроллер СТН-3000-РКУм - Контроллер СТН-3000-РКУс |
35 1,5 |
|
Габаритные размеры прибора в зависимости от исполнения, мм, (ШиринахВысотахГлубина), не более: - Контроллер СТН-3000-РКУм - Контроллер СТН-3000-РКУс |
230х150х150 273x140x50 |
|
Масса, кг, не более - Контроллер СТН-3000-РКУм - Контроллер СТН-3000-РКУс |
1,0 1,0 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
23±5 от 15 до 95 от 84 до 106,7 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С - температура окружающего воздуха, ° С (в специальном исполнении) - относительная влажность воздуха, % - атмосферное давление, кПа |
от -40 до +70 от -55 до +70 от 15 до 95 от 70 до 106 |
|
Средняя наработка на отказ, ч, не менее |
60000 |
|
Средний срок службы, лет, не менее |
15 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на переднюю панель контроллеров методом офсетной печати или наклейки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Контроллер |
СТН-ЗООО-РКУм, СТН-ЗООО-РКУс |
1 шт. |
|
Паспорт |
АТГС.РКУ.001 ПС |
1 экз. |
|
Руководство по эксплуатации |
АТГС.РКУ.001 РЭ |
1 экз. |
|
Диск с ПО |
- |
1 экз. |
Поверка
осуществляется по документу МИ 2539-99 «Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки» с Изменением №2 от 01 июня 2018 г.
Основные средства поверки:
- калибратор многофункциональный и коммуникатор BEAMEX МС6 (-R), регистрационный номер в Федеральном информационном фонде 52489-13.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические требования
ТУ 40 1350-001-17294661-2014 Контроллеры СТН-3000-РКУ. Технические условия
