Толщиномеры ультразвуковые PocketMIKE
| Номер в ГРСИ РФ: | 59806-15 |
|---|---|
| Категория: | Толщиномеры |
| Производитель / заявитель: | Фирма "GE Sensing & Inspection Technologies GmbH", Германия |
Толщиномеры ультразвуковые PocketMIKE (в дальнейшем - толщиномеры) предназначены для измерения толщины изделий из металлов и сплавов, остаточной толщины стенок в местах, подверженных коррозийному или эрозионному износу.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 59806-15 |
| Действует | по 23.12.2024 |
| Наименование | Толщиномеры ультразвуковые |
| Модель | PocketMIKE |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 556867d5-3925-6978-de25-4b4c35b83799 |
Производитель / Заявитель
Фирма Baker Hughes Digital Solutions GmbH, ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 85 (99%) |
| Неуспешных поверок (СИ непригодно) | 1 (1 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
59806-15: Описание типа
2021-59806-15.pdf
|
Скачать | 297.2 КБ | |
|
59806-15: Методика поверки
2021-mp59806-15.pdf
|
Скачать | 3.6 MБ |
Описание типа
Назначение
Толщиномеры ультразвуковые PocketMIKE (в дальнейшем - толщиномеры) предназначены для измерения толщины изделий из металлов и сплавов, остаточной толщины стенок в местах, подверженных коррозийному или эрозионному износу.
Описание
Толщиномеры являются портативными одноканальными приборами и предназначены для ручного использования.
Принцип действия толщиномеров основан на ультразвуковом контактном эхо-методе неразрушающего контроля с использованием объемных продольных ультразвуковых волн.
Генератор электронного блока толщиномера формирует электрический импульс и передает его на преобразователь. В результате обратного пьезоэффекта электрический импульс преобразуется в механические колебания пьезокерамического элемента преобразователя, которые, передаются через слой контактной жидкости в объект контроля.
Ультразвуковые колебания распространяются в материале объекта контроля до границы перехода между различными типами материалов, после чего часть энергии ультразвуковых колебаний отражается обратно и преобразуется преобразователем назад в электрический импульс, поступающий на усилитель электронного блока. Электронный блок толщиномера оцифровывает полученный сигнал. Значение толщины выводится на жидкокристаллическом дисплее электронного блока в цифровом виде.
Конструктивно толщиномеры состоят из электронного блока и раздельно-совмещенного преобразователя с винтовым соединением, образующие единый корпус цилиндрической формы. Управление толщиномерами производится с панели электронного блока. Фотография общего вида толщиномеров представлена на рисунке 1.

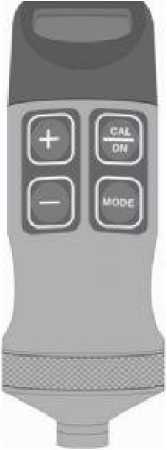

Рисунок 1 - Общий вид толщиномеров
Защита от несанкционированного доступа обеспечена конструкцией толщиномеров.
Программное обеспечение
Программное обеспечение (ПО), установленное на толщиномер выполняет следующие функции:
- управление электронным блоком толщиномера;
- изменение настроек;
- отображение результатов измерений на дисплее толщиномера.
Идентификационные признаки ПО толщиномеров соответствуют данным, приведенным в таблице 1.
Таблица 1
|
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
PocketMIKE |
1.02 и выше |
- |
- |
Защита ПО толщиномеров от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014. Конструкция толщиномеров исключает возможность несанкционированного влияния на ПО толщиномеров и измерительную информацию.
Технические характеристики
Метрологические и технические характеристики приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений толщины по стали, мм |
От 1 до 300 |
|
Пределы допускаемой абсолютной погрешности измерения толщины по стали, мм |
± (0,001 • Х + 0,1), где Х -измеренное значение толщины, мм |
|
Диапазон устанавливаемых скоростей звука в материале, м/с |
От 1000 до 9999 |
|
Дискретность измерений, мм: - в диапазоне измерений от 1 до 99,99 мм; - в диапазоне измерений от 100 до 300 мм |
0,01 0,1 |
|
Питания от щелочных батарей типа АА с напряжением, В |
1,5 |
|
Г абаритные размеры электронного блока с преобразователем (высота х диаметр), мм, не более |
105 х 39 |
|
Г абаритные размеры контактной площадки преобразователя (диаметр), мм, не более |
12 |
|
Масса электронного блока с батареями питания, кг, не более |
0,205 |
|
Условия эксплуатации: Температура окружающей среды, оС Относительная влажность воздуха при температуре 25 оС, % |
От - 10 до + 50 До 95 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на свободную поверхность корпуса электронного блока
толщиномера способом наклеивания этикетки.
Комплектность
Таблица 3
|
Наименование и условное обозначение |
Количество |
|
Толщиномер |
1 шт. |
|
Шнурок на запястье |
1 шт. |
|
Щелочная батарея типа АА |
1 шт. |
|
Жесткий футляр |
1 шт. |
|
Преобразователь |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Сертификат о калибровке от изготовителя |
1 экз. |
|
Методика поверки |
1 экз. |
Сведения о методах измерений
приведены в Руководстве по эксплуатации толщиномеров ультразвуковых PocketMIKE
(Редакция 1.0, от 2004 года); Глава 4.
Нормативные документы
Техническая документация компании Baker Hughes Digital Solutions GmbH, Германия.
