Весы электронные лабораторные CBL, CBX/CBW
| Номер в ГРСИ РФ: | 59811-15 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | Фирма "CAS Corporation Ltd.", Корея |
Весы электронные лабораторные CBL, CBX/CBW (далее весы) предназначены для определения массы различных грузов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 59811-15 |
| Действует | по 06.12.2029 |
| Наименование | Весы электронные лабораторные |
| Модель | CBL, CBX/CBW |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 3b8eeeb6-3567-1257-df06-77033dd1b11f |
Производитель / Заявитель
Фирма "CAS Corporation", Республика Корея
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
2072
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2058 (99%) |
| Неуспешных поверок (СИ непригодно) | 14 (1 %) |
| Актуальность информации | 01.01.2026 |
Поверители
Скачать
|
59811-15: Описание типа
2025-59811-15.pdf
|
Скачать | 208.4 КБ | |
|
59811-15: Методика поверки
2025-mp59811-15.pdf
|
Скачать | 2.8 MБ |
Описание типа
Назначение
Весы электронные лабораторные CBL, CBX/CBW (далее весы) предназначены для определения массы различных грузов.
Описание
Конструктивно весы выполнены в едином корпусе и состоят из грузоприемного устройства, грузопередающего устройства и весоизмерительного устройства с показывающим устройством.

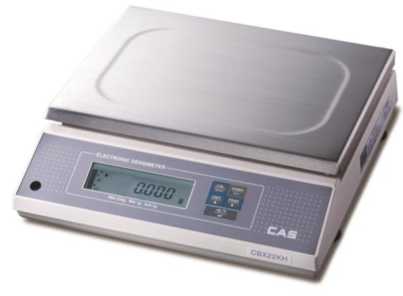

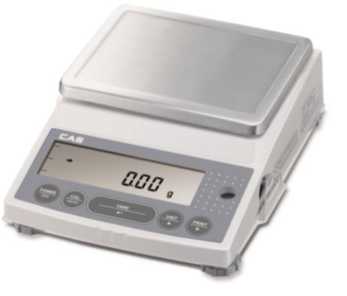

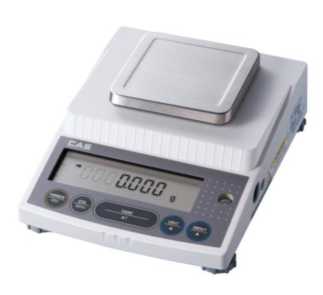

Общий вид представлен на рисунке 1.
CBL
CBX/CBW
Рисунок 1 - Общий вид весов
Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся соответственно массе взвешиваемого груза, преобразуется в цифровой код, обрабатывается, и измеренное значение массы выводится на дисплей.
Модификации весов CBL имеют обозначения вида CBL X1X2, где
X1 - обозначение максимальной нагрузки (Max) в граммах;
X2 - S - стандартная модификация или H - модификация с увеличенным числом поверочных делений.
Модификации весов CBX/CBW имеют обозначения вида CBX1X2KX3, где
X1 - X - модификация без встроенного юстировочного груза или W - модификация со встроенным юстировочным грузом;
X2 - обозначение максимальной нагрузки (Max) в килограммах.
X3 - S - стандартная модификация или H - модификация с увеличенным числом поверочных делений.
Значение максимальной нагрузки Max, минимальной нагрузки Min, поверочного интервала e, действительной цены деления (шкалы) d, диапазона уравновешивания тары, специальные пределы температуры указываются на маркировочной табличке весов.
Знак поверки в виде наклейки наносится на корпус весов с лицевой стороны.
Серийный номер весов, состоящий из 9 цифр, наносится на маркировочную табличку, расположенную на боковой стенке корпуса весов. Пример маркировочной таблички представлен на рисунке 2.
MODEL: CBL 320H
Место нанесения знака утверждения типа
Место нанесения серийного номера
Max 320g Min 0.02g e=0.01mg d=0.0
Firmware Ver. 3.00-05 T=-320g
Power DC 12V, 1.25A
TEMP. +5~+40°C SERIAL NO 231010291
MANUFACTURING DATE: 2023.10 CAS CORPORATION
Рисунок 2 - Маркировочная табличка весов (пример)
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым.
Идентификационным признаком ПО служит номер версии, который отображается в меню весов при нажатии определённой комбинации клавиш.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой. Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО также не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Моди фикац ии весов |
Наименовани е программного обеспечения |
Идентификац ионное наименовани е программног о обеспечения |
Номер версии (идентификац ионный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
CBL |
CBL Firmware |
- |
2.02, 2.03, 2.04, 3.00-XX* |
- |
- |
|
CBX/ CBW |
CBX/CBW Firmware |
- |
1.01:XX, 1.02:XX 1.03:XX 2.0X:XX:XX |
- |
- |
|
*Х - метрологически незначимая часть, Х=0 -9 | |||||
Примечание - Идентификационное наименование программного обеспечения, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.
Технические характеристики
Максимальная (Мах) и минимальная (Min) нагрузки, поверочное деление (е), число поверочных делений (n), действительная цена деления (d), интервалы нагрузки (m) и пределы допускаемой погрешности (mpe) и технические характеристики приведены в таблицах 2-4.
Таблица 2 - Метрологические и технические характеристики
|
Наименование характеристик |
Обозначение модификаций | ||||||
|
CBL 120H |
CBL 220H |
CBL 320H |
CBL 1200H |
CBL 2200H |
CBL3200H | ||
|
Max, г |
120 |
220 |
320 |
1200 |
2200 |
3200 | |
|
Min, г |
0,02 |
0,5 | |||||
|
Действительная цена деления, d, г |
0,001 |
0,01 | |||||
|
Поверочный интервал, е, г |
0,01 |
0,1 | |||||
|
Число поверочных делений (п) |
12000 |
22000 |
32000 |
12000 |
22000 |
32000 | |
|
Пределы допускаемой погрешности при первичной поверке 0< т <5000е 5000е< т < 20000е 20000е< т <100000е |
±0,5е ±1е ±1,5е | ||||||
|
Диапазон уравновешивания тары |
100 % Max | ||||||
|
Диапазон температур, °C |
от +5 до +40 | ||||||
|
Электрическое питание |
110/220 В; 50/60 Гц | ||||||
|
Габаритные размеры, мм |
170x240x114 |
170x240x75 | |||||
|
Масса, кг |
2,2 | ||||||
Таблица 3 - Метрологические и технические характеристики
|
Наименование характеристик |
Обозначение модификаций | ||||
|
CBL 620S |
CBL 2200S |
CBL 3200S |
CBL 220S |
CBL 320S | |
|
Max, г |
620 |
2200 |
3200 |
220 |
320 |
|
Min, г |
0,5 |
2 |
0,2 | ||
|
Действительная цена деления, d, г |
0,01 |
0,1 |
0,01 | ||
|
Поверочный интервал, е, г |
0,1 |
0,1 | |||
|
Число поверочных делений(п) |
6200 |
2200 |
3200 |
2200 |
3200 |
|
Пределы допускаемой погрешности при первичной поверке 0< т <500е 500е< т < 2000е 2000е< т <10000е |
±0,5е ±1е ±1,5е | ||||
|
Диапазон уравновешивания тары |
100% Max | ||||
|
Диапазон температур, °C |
от +5 до +40 | ||||
|
Электрическое питание |
110/220 В; 50/60 Гц | ||||
|
Габаритные размеры, мм |
360x355x125 | ||||
|
Масса, кг |
2,2 | ||||
Таблица 4 - Метрологические и технические характеристики
|
Наименование характеристик |
Обозначение модификаций | ||||
|
CBX12KH CBW12KH |
CBX22KH CBW22KH |
CBX32KH CBW32KH |
CBX32KS CBW32KS |
CBX52KS CBW52KS | |
|
Max, кг |
12 |
22 |
32 |
32 |
52 |
|
Min, г |
5 |
200 | |||
|
Действительная цена деления, d, г |
0,1 |
1 | |||
|
Поверочный интервал, е, г |
1 |
10 | |||
|
Число поверочных делений(п) |
12000 |
22000 |
32000 |
3200 |
5200 |
|
Пределы допускаемой погрешности при первичной поверке 0< т <5000е 5000е< т < 20000е 20000е< т <100000е |
±0,5е ±1е ±1,5е | ||||
|
Диапазон уравновешивания тары |
100% Max | ||||
|
Диапазон температур, °C |
от +5 до +40 | ||||
|
Электрическое питание |
110/220 В; 50/60 Гц | ||||
|
Электрическое питание - от сети переменного тока с параметрами: напряжение, В |
От 178 до 242 | ||||
|
Габаритные размеры, мм |
360x355x125 | ||||
|
Масса, кг Для весов CBX: Для весов CBW: |
10 16 | ||||
Знак утверждения типа
наносится на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Весы электронные лабораторные |
CBL, CBX/CBW |
1 шт. |
|
Адаптер сетевого питания |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Примечание: Руководство по эксплуатации вместо бумажного носителя может предоставляться в электронном виде | ||
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа «Весы электронные лабораторные CBL. Руководство по эксплуатации» и 3 «Использование по назначению» документа «Весы электронные лабораторные CBX/CBW. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
Техническая документация фирмы-изготовителя.
