Трансформаторы напряжения антирезонансные трехфазные НАЛИ-НТЗ-6, НАЛИ-НТЗ-10
| Номер в ГРСИ РФ: | 59814-15 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ООО "Невский Трансформаторный Завод "Волхов", г.Великий Новгород |
Трансформаторы напряжения антирезонансные трехфазные НАЛИ-НТЗ-6, НАЛИ-НТЗ-10 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты с номинальным напряжением 6 и 10 кВ с неэффективно заземленной нейтралью.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 59814-15 |
| Действует | по 06.02.2020 |
| Наименование | Трансформаторы напряжения антирезонансные трехфазные |
| Модель | НАЛИ-НТЗ-6, НАЛИ-НТЗ-10 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 0ad187e2-64c9-aa69-63ef-304f65ed4784 |
Производитель / Заявитель
ООО "Невский Трансформаторный Завод "Волхов", г.Великий Новгород
Поверка
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 755 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
59814-15: Описание типа
2018-59814-15.pdf
|
Скачать | 193.1 КБ | |
|
59814-15: Методика поверки
2022-mp59814-15.pdf
|
Скачать | 68.8 КБ |
Описание типа
Назначение
Трансформаторы напряжения антирезонансные трехфазные НАЛИ-НТЗ-6, НАЛИ-НТЗ-10 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты с номинальным напряжением 6 и 10 кВ с неэффективно заземленной нейтралью.
Описание
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы напряжения НАЛИ-НТЗ-6, НАЛИ-НТЗ-10 - трехфазные, антирезонансные, электромагнитные, с литой изоляцией, с возможностью контроля изоляции сети.
Трансформаторы выпускаются в виде двух модификаций, отличающихся рабочим напряжением.
Трансформаторы изготавливаются в виде опорной конструкции. Выводы первичной обмотки «А», «В», «С» расположены на верхней поверхности трансформатора. Заземляемый вывод «Х» и выводы вторичных обмотки расположены в нижней части трансформатора. Также трансформаторы имеют ряд конструктивных исполнений без предохранительных устройств, со съёмными предохранительными устройствами и со встроенными предохранителями с рабочим напряжением до 10 кВ и током срабатывания 0,5 - 0,8 А.
Активная часть трансформатора состоит из двух трансформаторов, залитых в одном корпусе. Первый трансформатор - трансформатор прямой последовательности (ТПП) -трехфазный трехстержневой, второй - трансформатор нулевой последовательности (ТНП) -однофазный двухстержневой.
Выводы вторичных обмоток трансформаторов выполнены в виде винтов М6 и расположены в нижней части. Для защиты от несанкционированного доступа к выводам вторичных обмоток предусмотрена прозрачная крышка с возможностью пломбирования.
Корпус трансформаторов выполнен в виде блока, отлитого из компаунда на основе эпоксидной смолы, обеспечивающем главную изоляцию и защиту обмоток от климатических и механических воздействий.
На боковой стенке корпуса трансформаторов размещена табличка технических данных.
На опорных швеллерах, образующих установочную раму трансформатора, имеются четыре отверстия диаметром 14 мм, предназначенные для крепления трансформатора в ячейке комплектного распределительного устройства (КРУ(Н)) или на месте установки.
Трансформаторы предназначены для установки в шкафы КРУ(Н) и другие электроустановки и являются комплектующими изделиями.
Рабочее положение трансформаторов в пространстве - любое.
Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям. Допускается замена предохранительных устройств в случае их срабатывания.

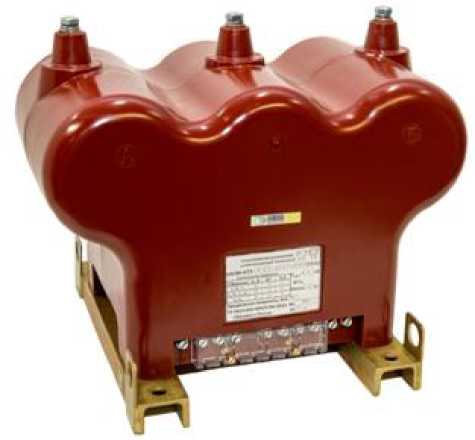

Рисунок 1 - Общий вид трансформаторов напряжения НАЛИ-НТЗ-6(10)

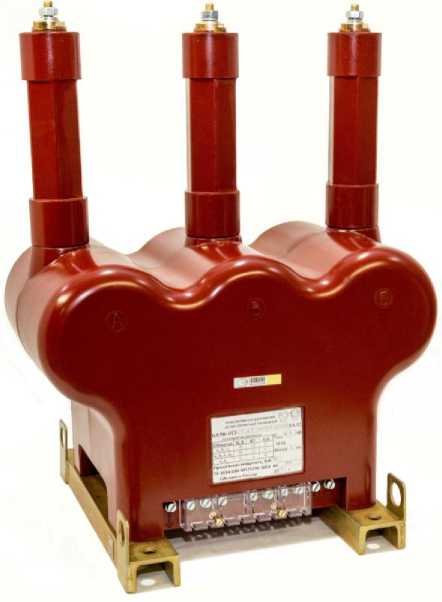

Рисунок 2 - Общий вид трансформаторов напряжения НАЛИ-НТЗ-6(10)-01 с предохранительными устройствами

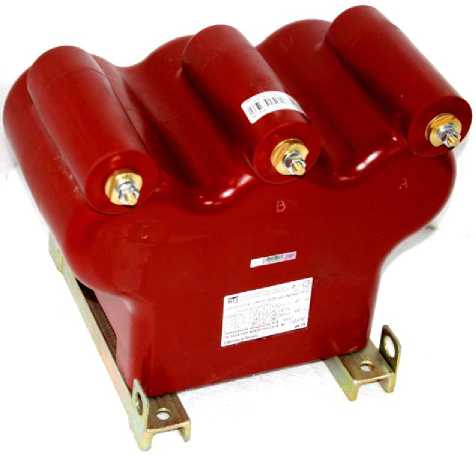

Рисунок 3 - Общий вид трансформаторов напряжения НАЛИ-НТЗ-6(10)-04(-07)
Технические характеристики
Таблица 1 - Метрологические и технические характеристики трансформаторов напряжения НАЛИ-НТЗ-6, НАЛИ-НТЗ-10
|
Наименование характеристики |
Значение | |
|
НАЛИ-НТЗ-6 |
НАЛИ-НТЗ-10 | |
|
Класс напряжения, кВ |
6 |
10 |
|
Наибольшее рабочее напряжение, кВ |
7,2 |
12 |
|
Номинальное напряжение первичной обмотки, кВ |
от 3 до 6,9 включ. |
от 10 до 11 включ. |
|
Номинальное напряжение первой основной вторичной обмотки (а1; в1; с1; о1), В |
100 | |
|
Номинальное напряжение второй основной вторичной обмотки (аг; в2; с2; о2), В |
100 | |
|
Номинальное напряжение дополнительной вторичной обмотки (ад; хд), В |
100 | |
|
Классы точности основных вторичных обмоток |
0,2; 0,5; 1,0; 3,0 | |
|
Классы точности дополнительной вторичной обмотки |
3,0; 3Р; 6Р | |
|
Номинальная мощность основных вторичных обмоток, В^А при их суммарной нагрузке при коэффициенте мощности 0,8 (нагрузка типа II по ГОСТ 1983-2015) |
от 30 до 900 включ. | |
|
Номинальная мощность основных вторичных обмоток, В^А при их суммарной нагрузке при коэффициенте мощности от 0,5 до 1,0 (нагрузка типа I по ГОСТ 1983-2015) |
от 3 до 60 включ. | |
|
Напряжение на выводах дополнительной вторичной обмотки (ад; хд), В: при симметричном режиме работы сети, не более при замыкании одной из фаз на землю |
3 от 90 до 110 | |
|
Предельная мощность трансформатора, В^А |
1000 | |
|
Номинальная частота напряжения сети, Гц |
50 или 60 | |
|
Габаритные размеры, мм (длинахширинахвысота) |
от 429х352х363 до 429x425x567 включ. | |
|
Масса, кг |
от 74 до 80 включ. | |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УХЛ2, диапазон рабочих температур от -60 до +55 ОС 1); Т2, диапазон рабочих температур от -10 до +60 ос 1) | |
|
Средний срок службы, лет |
30 | |
|
Средняя наработка до отказа, ч |
4405 | |
Примечание - 1) верхнее значение температуры окружающего воздуха с учетом нагрева внутри КРУ
Знак утверждения типа
наносится на табличку технических данных трансформатора способом трафаретной печати и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 2 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения НАЛИ-НТЗ-6, НАЛИ-НТЗ-10 |
ТУ 3414-010-30425794-2014 |
1 шт. |
|
Паспорт |
0.НТЗ.486.029 ПС |
1 экз. |
|
Руководство по эксплуатации |
0.НТЗ.142.029 РЭ |
1 экз. 1) |
|
Предохранитель |
- |
3 шт. 2) |
|
Примечания 1) - при поставке партии трансформаторов в один адрес количество экземпляров РЭ может быть уменьшено, но должно быть не менее 1 экземпляра на партию из 12 штук; 2) - для исполнений с предохранительными устройствами | ||
Поверка
осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки: трансформатор напряжения измерительный лабораторный НЛЛ-15 (регистрационный номер в Федеральном информационном фонде № 46942-11), прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде № 24719-03); магазин нагрузок МР3025 (регистрационный номер в Федеральном информационном фонде № 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия
ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/^3 кВ
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
ТУ 3414-010-30425794-2014 Трансформаторы напряжения антирезонансные трехфазные НАЛИ-НТЗ-6, НАЛИ-НТЗ-10. Технические условия
