Влагомеры эталонные (компараторы) товарной нефти поточные УДВН-1эп
| Номер в ГРСИ РФ: | 59937-26 |
|---|---|
| Категория: | Влагомеры |
| Производитель / заявитель: | ООО "НТП "Годсэнд-Сервис", г.Фрязино |
Влагомеры эталонные (компараторы) товарной нефти поточные УДВН-1эп (далее - влагомеры) предназначены для автоматического измерения объемного влагосодержания нефти, нефтепродуктов и газоконденсатов. Влагомеры используются в качестве рабочего эталона 2 разряда по ГОСТ 8.614-2013 «ГСИ. Государственная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов» при проведении поверки, градуировки и контроля метрологических характеристик влагомеров нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 59937-26 | |||||||||
| Действует | по 02.07.2031 | |||||||||
| Наименование | Влагомеры эталонные (компараторы) товарной нефти поточные | |||||||||
| Модель | УДВН-1эп | |||||||||
| Модификации |
Исполнение обычное Исполнение Т |
|||||||||
| Приказы |
№1310 от
02.07.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | eade9552-b13f-01e4-1f88-4ee222206d5f | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «НТП «Годсэнд-сервис», РОССИЯ, 141195, Московская обл. г.о. Фрязино, г. Фрязино, ул. Советская, д. 21Б, помещ. 12
Поверка
| Методика поверки / информация о поверке |
МП 1792-6-2026 ГСИ. Влагомеры эталонные (компараторы) товарной нефти поточные УДВН-1эп. Методика поверки
(с 02.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 19.07.2026 |
Поверители
Скачать
|
59937-26: Описание типа
2026-59937-26.pdf
|
Скачать | 138.2 КБ | |
|
59937-26: Методика поверки
МП 1792-6-2026
2026-mp59937-26.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Влагомеры эталонные (компараторы) товарной нефти поточные УДВН-1эп (далее - влагомеры) предназначены для автоматического измерения объемного влагосодержания нефти, нефтепродуктов и газоконденсатов. Влагомеры используются в качестве рабочего эталона 2 разряда по ГОСТ 8.614-2013 «ГСИ. Государственная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов» при проведении поверки, градуировки и контроля метрологических характеристик влагомеров нефти и нефтепродуктов.
Описание
Влагомеры выполнены в виде переносного устройства и состоит из первичного измерительного СВЧ-преобразователя (далее - первичный преобразователь) и блока индикации. Первичный преобразователь имеет цилиндрический корпус с крышкой. Внутри корпуса размещен сигнальный модуль и плата контроллера.
Блок индикации размещен в корпусе кейса. На лицевой панели блока индикации находится графический дисплей, включатель питания, кнопки выбора режима, кнопки управления, разъемы для связи с первичным преобразователем, зарядным устройством и ПК. Питание влагомера осуществляется от встроенной аккумуляторной батареи.
Принцип действия влагомера основан на поглощении энергии микроволнового излучения водонефтяной эмульсией.
Влагомеры выпускаются в двух исполнениях: исполнение обычное и исполнение Т, которые отличаются диапазоном температуры измеряемой среды.
Общий вид влагомеров приведен на рисунке 1, место пломбирования указано на рисунке 1.
Место пломбирования

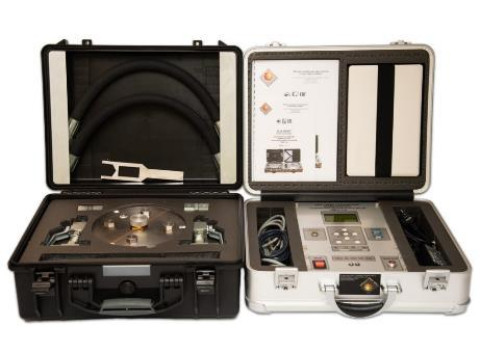

Рисунок 1 - Общий вид влагомера

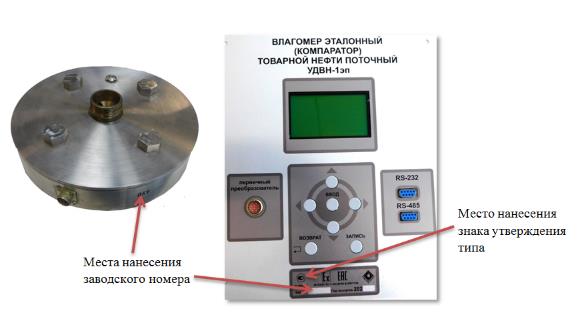

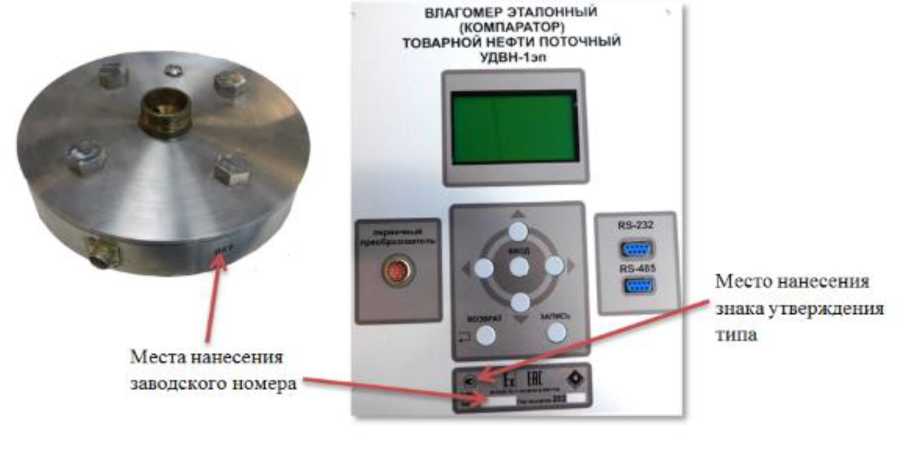

Рисунок 2 - Места нанесения заводского номера и знака утверждения типа влагомера
Заводской номер влагомера в трехзначном цифровом формате наносится на корпус первичного преобразователя и на переднюю панель блока индикации ударно-точечным методом, заносится в паспорт влагомера, а также отображается на дисплее блока индикации в окне «Информация». Место нанесения знака утверждения типа и места нанесения заводского номера указаны на рисунке 2.
Нанесение знака поверки на влагомеры не предусмотрено.
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) является встроенным в микропроцессорный контроллер, обеспечивает хранение калибровочных коэффициентов и калибровочной характеристики, осуществляет преобразование и вывод результатов измерений на экран графического дисплея.
ПО при изготовлении влагомера заносится в интегральную микросхему и не может быть изменено пользователем.
Калибровочные коэффициенты записаны в перепрограммируемое запоминающее устройство и отображаются на графическом дисплее для возможности сличения их со значениями, записанными в паспорте на влагомер. Проводить калибровку влагомеров имеет право только специально обученный персонал.
Встроенное ПО защищено от несанкционированного доступа пломбировочным стикером на корпусе блока индикации (рисунок 1) и цифровым ключом.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные встроенного программного обеспечения влагомеров приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
УДВН - эп |
|
Номер версии (идентификационный номер) ПО |
2.11 |
|
Цифровой идентификатор ПО |
0x32bc16f7 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений, объемная доля воды, % |
от 0,01 до 6,0 включ. |
|
Пределы допускаемой абсолютной погрешности измерения объемной доли воды в зависимости от влагосодержания, % - от 0,01 до 2,0 % объемной доли воды - свыше 2,0 до 6,0 % объемной доли воды |
±0,025 ±0,04 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон температуры измеряемой среды, °C - исполнение обычное (в модели не обозначается) |
от +5 до +50 |
|
- исполнение Т |
от +20 до +70 |
|
Плотность измеряемой среды, кг/м3 |
от 550 до 1050 |
|
Давление измеряемой среды в трубопроводе, МПа, не более |
6,4 |
|
Обработка результатов измерений |
автоматическая |
|
Представление результатов измерений |
дисплей |
|
Масса, кг, не более: - первичный преобразователь |
8 |
|
- кейс «первичный преобразователь» (в полной комплектации) |
12 |
|
- кейс «блок индикации» (в полной комплектации) |
10 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более | |
|
- первичный преобразователь | |
|
длина |
260 |
|
ширина |
210 |
|
высота |
80 |
|
- кейс «первичный преобразователь» | |
|
длина |
490 |
|
ширина |
390 |
|
высота |
210 |
|
- кейс «блок индикации» | |
|
длина |
490 |
|
ширина |
390 |
|
высота |
210 |
|
Степень защиты оболочки, не ниже | |
|
- первичный преобразователь |
IP65 |
|
- блок индикации |
IP40 |
|
Маркировка взрывозащиты |
1Ex ib IIB T3 Gb X |
|
Температура окружающей среды, °С |
от +5 до +50 |
|
Атмосферное давление, кПа |
от 84 до 106,6 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ с доверительной вероятностью 0,95, ч |
2500 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на табличку блока индикации влагомеров методом металлографики, на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Кейс «первичный преобразователь» | ||
|
Первичный преобразователь |
УШЕФ.434844.003 |
1 шт. |
|
Заглушка для первичного преобразователя |
1 шт. | |
|
Тройник с шаровым краном 1/4" |
BSP 3/4" (Ш) |
2 шт. |
|
Адаптер (переходник) |
BSP 3/4" (Г-Г) |
2 шт. |
|
Ключ гаечный |
2 шт. | |
|
Рукав высокого давления |
1SN-20 ДКОЦГ)36х2 BSP 3/4" (Г)-600 |
2 шт. |
|
Кейс «блок индикации» | ||
|
Блок индикации, встроенный в кейс |
УШЕФ.433811.004 |
1 шт. |
|
Ноутбук (или планшет) с зарядным устройством (далее ПК) и установленным программным обеспечением или программное обеспечение на носителе |
1 шт. | |
Продолжение таблицы 5
|
Наименование |
Обозначение |
Количество |
|
Кабель соединительный для подключения первичного преобразователя с блоком индикации |
УШЕФ.685662.003 |
1 шт. |
|
Кабель соединительный для подключения блока индикации с ПК |
1 шт. | |
|
Зарядное устройство |
1 шт. | |
|
Руководство по эксплуатации |
УШЕФ.414432.008 РЭ |
1 экз. |
|
Паспорт |
УШЕФ.414432.008 ПС |
1 экз. |
|
Сертификат соответствия ТР ТС 012/2011 (копия) |
1 экз. | |
|
Сертификат об утверждении типа СИ (копия) |
1 экз. | |
|
Методика поверки (копия) |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 документа «Руководство по эксплуатации. УШЕФ.414432.008 РЭ.
Влагомер эталонный (компаратор) товарной нефти поточный УДВН-1эп».
Нормативные документы
ГОСТ 8.614-2013 ГСИ. Государственная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов;
УШЕФ.414432.008 ТУ. Влагомер эталонный (компаратор) товарной нефти поточный
УДВН-1эп. Технические условия.
