Газоанализаторы стационарные оптические СГОЭС мод. СГОЭС-2, СГОЭС-М-2, СГОЭС-М11-2

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

SGO

(для СГОЭС, СГОЭС-М)

MSC SGOES-M11 (для СГОЭС-М11)

SgoGrad X.XX.exe

Номер           версии

(идентификационный номер) ПО1)

V 7.хх

V 7.хх

у.2.хх

Цифровой идентификатор ПО2)

387535e5

778e97c1

bf3abafb721345893 69f60a4a40170ea

Алгоритм    вычисления

идентификатора ПО

CRC 32

CRC 32

MD5

1) Номер версии записывается в виде: для встроенного ПО (SGO, MSC SGOES-M11) -7.хх, для автономного ПО (SgoGrad) - 2.хх, где «7» и «2» указывают на метрологически значимую (неизменяемую) часть ПО, а «х» (арабские цифры от 0 до 9) описывают модификации ПО, которые не влияют на МХ СИ (интерфейс, устранение незначительных программных ошибок и т.п.).

2) Значение контрольной суммы, указанной в таблице, относится только к файлам встроенного ПО SGO версии 7.47, встроенного ПО MSC SGOES-M11 версии 7.43 и файлам автономного ПО SgoGrad версии 2.36.

Определяемый компонент (измерительный канал)

Диапазон измерений

Пределы допускаемой основной погрешности

довзрывоопасных концентраций, % НКПР

объемной доли, %

абсолютной

относительной

метан (CH4)

от 0 до 100

от 0 до 4,4

±5 % НКПР (в диапазоне от 0 до 50 % НКПР включ.)

±10 % (в диапазоне св. 50 до 100 % НКПР)

пропан (C3H8)

от 0 до 100

от 0 до 1,7

±5 % НКПР (в диапазоне от 0 до 50 % НКПР включ.)

±10 % (в диапазоне св. 50 до 100 % НКПР)

бутан (C4H10)

от 0 до 50

от 0 до 0,7

±5 % НКПР

-

изобутан (h-CUHio)

от 0 до 50

от 0 до 0,65

±5 % НКПР

-

пентан (C5H12)

от 0 до 50

от 0 до 0,7

±5 % НКПР

-

циклопентан (C5H10)

от 0 до 50

от 0 до 0,7

±5 % НКПР

-

Определяемый компонент (измерительный канал)

Диапазон измерений

Пределы допускаемой основной погрешности

довзрывоопасных концентраций, % НКПР

объемной доли, %

абсолютной

относительной

гексан (СбН14)

от 0 до 50

от 0 до 0,5

±5 % НКПР

-

циклогексан (СбН12)

от 0 до 50

от 0 до 0,6

± 5 % НКПР

-

гептан (C7H16)

от 0 до 50

от 0 до 0,55

±5 % НКПР

-

пропилен (СзНб)

от 0 до 50

от 0 до 1,0

±5 % НКПР

-

метиловый спирт (СНзОН)

от 0 до 50

от 0 до 2,75

±5 % НКПР

-

этиловый спирт (C2H5OH)

от 0 до 25

от 0 до 0,78

±5 % НКПР

-

от 0 до 50

от 0 до 1,55

±5 % НКПР

-

этан (C2H6)

от 0 до 50

от 0 до 1,25

±5 % НКПР

-

этилен (C2H4)

от 0 до 50

от 0 до 1,15

±5 % НКПР

-

толуол (С6Н5СН3)

от 0 до 50

от 0 до 0,55

±5 % НКПР

-

бензол (СбНб)

от 0 до 50

от 0 до 0,60

±5 % НКПР

-

ацетон (СН3СОСН3)

от 0 до 50

от 0 до 1,25

±5 % НКПР

-

этилбензол (CsHio)

от 0 до 50

от 0 до 0,5

±5 % НКПР

метилтретбутиловый эфир (СНзСО(СНз)з)

от 0 до 50

от 0 до 0,75

±5 % НКПР

-

пара-ксилол (п-CsHio)

от 0 до 50

от 0 до 0,55

±5 % НКПР

-

орто-ксилол (o-CsHio)

от 0 до 50

от 0 до 0,5

±5 % НКПР

-

изопропиловый спирт ((СНз)2СНОН)

от 0 до 50

от 0 до 1,0

±5 % НКПР

-

1,3-бутадиен (С4Н6)

от 0 до 100

от 0 до 1,4

±5 % НКПР (в диапазоне от 0 до 50 % НКПР включ.)

±10 % (в диапазоне св. 50 до 100 % НКПР)

оксид этилена (С2Н4О)

от 0 до 100

от 0 до 2,6

±5 % НКПР (в диапазоне от 0 до 50 % НКПР включ.)

±10 % (в диапазоне св. 50 до 100 % НКПР)

хлорметан (СНзС1)

от 0 до 100

от 0 до 7,6

±5 % НКПР (в диапазоне от 0 до 50 % НКПР включ.)

±10 % (в диапазоне св. 50 до 100 % НКПР)

бутилацетат (С6Н12О2)

от 0 до 50

от 0 до 0,65

±5 % НКПР

-

этилацетат (С4Н8О2)

от 0 до 50

от 0 до 1,1

±5 % НКПР

-

бутанон (С4Н8О)

от 0 до 50

от 0 до 0,9

±5 % НКПР

-

пропанол-1 (С3Н7ОН)

от 0 до 50

от 0 до 1,1

±5 % НКПР

-

Определяемый компонент (измерительный канал)

Диапазон измерений

Пределы допускаемой основной погрешности

довзрывоопасных концентраций, % НКПР

объемной доли, %

абсолютной

относительной

бутанол (C4H9OH)

от 0 до 50

от 0 до 0,7

±5 % НКПР

-

октан (CsHis)

от 0 до 50

от 0 до 0,4

±5 % НКПР

-

диэтиламин

(C4H11N)

от 0 до 50

от 0 до 0,85

±5 % НКПР

-

пары      бензина

автомобильного

от 0 до 50

-

±5 % НКПР

-

пары дизельного топлива

от 0 до 50

-

±5 % НКПР

-

пары керосина

от 0 до 50

-

±5 % НКПР

-

пары уайт-спирита

от 0 до 50

-

±5 % НКПР

-

пары топлива для реактивных двигателей

от 0 до 50

-

±5 % НКПР

-

пары      бензина

авиационного

от 0 до 50

-

±5 % НКПР

-

пары      бензина

неэтилированного

от 0 до 50

-

±5 % НКПР

-

Нормальные условия измерений:

- диапазон температуры окружающей среды от +15 oC до +25 oC;

- диапазон относительной влажности окружающей среды от 30 % до 80 %;

- диапазон атмосферного давления от 84 до 106,7 кПа.

Примечания:

- значения НКПР в соответствии с ГОСТ 31610.20-1-2020;

- диапазон показаний для всех исполнений газоанализатора, от 0 до 100 % НКПР;

- градуировка газоанализаторов исполнений СГОЭС-2-нефтепродукты осуществляется изготовителем на один из определяемых компонентов:

- бензин неэтилированный по ГОСТ Р 51866-2002,

- топливо дизельное по ГОСТ 305-2013,

- керосин по ГОСТ Р 52050-2020,

- уайт-спирит по ГОСТ 3134-78,

- топливо для реактивных двигателей по ГОСТ 10227-86,

- бензин автомобильный по техническому регламенту "О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту",

- бензин авиационный по ГОСТ 1012-2013.

Наименование характеристики

Значение

Предел допускаемой вариации выходного сигнала газоанализатора, в долях от пределов допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности газоанализаторов от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10°С равны, в долях от пределов допускаемой основной погрешности

±0,5

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности газоанализаторов от влияния изменения атмосферного давления в пределах рабочих условий эксплуатации, на каждые 3,3 кПа, в долях от пределов допускаемой основной погрешности

±0,5

Пределы допускаемой дополнительной погрешности газоанализаторов от влияния изменения относительной влажности анализируемой среды, в пределах от 0 до 100 % (без конденсации), в долях от пределов допускаемой основной погрешности

±0,2

Пределы допускаемого изменения показаний газоанализатора за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

±0,5

Пределы допускаемой погрешности срабатывания порогового устройства, в долях от пределов допускаемой основной погрешности

±0,5

Предел допускаемого времени установления выходного сигнала газоанализаторов, с, не более:

- по уровню 0,5 (T0,5)

- по уровню 0,9 (T0,9)

10

20

Наименование характеристики

Значение

Время прогрева газоанализаторов, мин, не более

10

Изменение выходных аналогового и цифрового сигналов за регламентированный интервал времени (24 ч), в долях от пределов допускаемой основной погрешности, не более

0,5

Электрическое питание газоанализатора постоянным током в диапазоне напряжений, В

осуществляется

от 18 до 32

Максимальная электрическая мощность, газоанализатором, ВА, не более

потребляемая

5,5

Габаритные размеры газоанализатора, мм, не более: для модификаций СГОЭС-2

(без блока индикации с кронштейном)

- высота

- ширина

- длина

для модификации СГОЭС-М-2

(с блоком индикации и кронштейном)

- высота

- ширина

- длина

для модификации СГОЭС-М11-2

- высота

- ширина

- длина

191

107

303

191

107

383

135

135

245

Масса газоанализатора, кг, не более

- СГОЭС-2, алюминиевый корпус

- СГОЭС -2, нержавеющая сталь

- СГОЭС-М-2, алюминиевый корпус

- СГОЭС-М-2, корпус нержавеющая сталь

- СГОЭС-М11-2, корпус нержавеющая сталь

- СГОЭС-М11-2, алюминиевый корпус

4,2

6,3

4,8

6,5

5,0

2,5

Наименование характеристики

Значение

Маркировка взрывозащиты газоанализаторов: - СГОЭС-2

1Ex db IIC T6 Gb X

1Ex db IIC T4 Gb X PB Ex db I Mb X

- СГОЭС-М-2, СГОЭС-М11-2

1Ex db [ia Ga] IIC T6 Gb X 1Ex db [ia Ga] IIC T4 Gb X PB Ex db [ia Ma] I Mb X

Степень защиты от внешних влияющих воздействий по ГОСТ 14254-2015

IP66/IP67

Условия эксплуатации

- диапазон температуры окружающей и анализируемой сред, oC

- относительная влажность при температуре 35 оС

(без конденсации), %

- диапазон атмосферного давления, кПа

от -60 до +90

до 100 от 80 до 120

Наименование характеристики

Значение

Вероятность безотказной работы газоанализаторов за время (наработку) 2 года не менее

0,95

Средняя наработка до отказа, ч

35000

Средний срок службы, лет

10

Наименование

Обозначение

Примечание

Газоанализатор СГОЭС-М11-2 (в комплекте с защитным кожухом)

ЖСКФ.413311.002-11

ЖСКФ.301261.061-04

-

Заглушка (%‘‘ NPT)

ЖСКФ.714751.027

количество и типоразмер кабельной арматуры - согласно заявки потребителя

Кабельный ввод CG 201 (%‘‘ NPT)

ЖСКФ.305311.201

Крепеж и прочие принадлежности: - болт М8*30

- шайба-гровер М8

- шайба М8

- гайка М8

_

_

_

_

2 шт. на изделие

2 шт. на изделие

4 шт. на изделие

2 шт. на изделие

Камера калибровочная

ЖСКФ.301261.064-01

1 шт. на поставку (не более 10 изделий)

Паспорт

ЖСКФ.413311.002 ПС

1 экз. на изделие

Методика поверки

_

1 экз.

Руководство по эксплуатации

ЖСКФ.413311.002 М11 РЭ

1 комплект на изделие (CD-диск 1 шт.)

Программное обеспечение SgoGrad

_

Копии сертификатов и т.п.

_

Наименование

Обозначение

Примечание

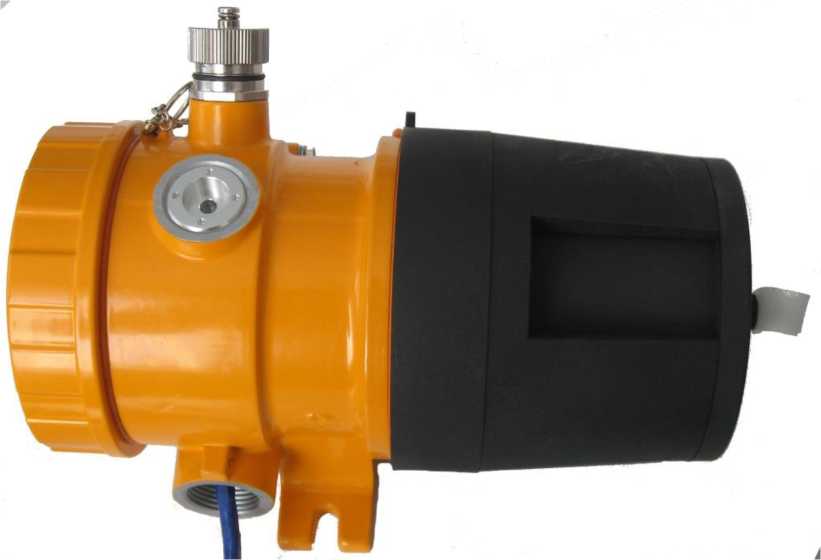

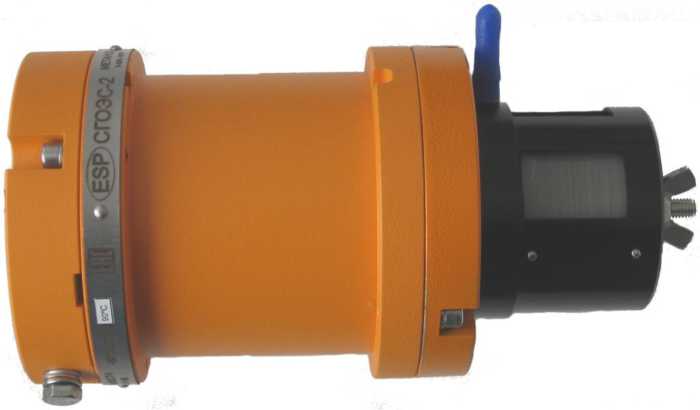

Газоанализатор СГОЭС-2, СГОЭС-М-2 (в комплекте с защитным кожухом)

ЖСКФ.413311.002

исполнение определяется при заказе

Кабельный ввод (резьба М16 по умолчанию)

ЖСКФ.305311.101

количество и типоразмер кабельной арматуры - согласно заявки потребителя

Модуль oтображения информации

_

по заказу

Крепеж и прочие принадлежности: - болт М6 25

- шайба М6

- гайка М6

_ _ _

4 шт. на изделие 8 шт. на изделие 4 шт. на изделие

Камера калибровочная

ЖСКФ.301261.064

1 шт. на поставку (не более 10 изделий)

Паспорт

ЖСКФ.413311.002 ПС или

ЖСКФ.413311.002-М ПС

1 экз. на изделие

Руководство по эксплуатации

ЖСКФ.413311.002 РЭ или

ЖСКФ.413311.002-М РЭ

1 комплект на изделие (CD-диск 1 шт.)

Программное обеспечение SgoGrad

_

Копии сертификатов и т.п.

_

Методика поверки

_

1 экз.
