Твердомеры Бринелля ТБ 5005А
Номер в ГРСИ РФ: | 60062-15 |
---|---|
Категория: | Твердомеры |
Производитель / заявитель: | ООО "Точприбор Северо-Запад", г. Санкт-Петербург |
60062-15: Описание типа СИ | Скачать | 86 КБ |
Твердомеры Бринелля ТБ 5005А (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля в соответствии с ГОСТ 9012-59.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 60062-15 |
Наименование | Твердомеры Бринелля |
Модель | ТБ 5005А |
Срок свидетельства (Или заводской номер) | 27.02.2020 |
Производитель / Заявитель
ООО "Точприбор Северо-Запад", г.С.-Петербург
Поверка
Межповерочный интервал / Периодичность поверки | 1 год |
Зарегистрировано поверок | 298 |
Найдено поверителей | 37 |
Успешных поверок (СИ пригодно) | 297 (100%) |
Неуспешных поверок (СИ непригодно) | 1 (0%) |
Актуальность информации | 17.11.2024 |
Поверители
Скачать
60062-15: Описание типа СИ | Скачать | 86 КБ |
Описание типа
Назначение
Твердомеры Бринелля ТБ 5005А (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля в соответствии с ГОСТ 9012-59.
Описание
Принцип действия твердомеров основан на статическом вдавливании твёрдосплавного шарикового наконечника с последующим измерением диаметра окружности отпечатка.
Приборы представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного микроскопа.
Твердомеры оснащены цифровым электронным блоком, который обеспечивает ввод данных, необходимых для испытания, отображает процесс нагружения и позволяет рассчитывать значение твердости по диаметру отпечатка, измеренного микроскопом. Твердомеры обеспечивают полуавтоматический процесс нагружения: поджатие образца осуществляется вручную; задание, выдержка и снятие основной нагрузки происходит в автоматическом режиме.
Доступ к метрологически значимой части ограничен конструкцией твердомеров.

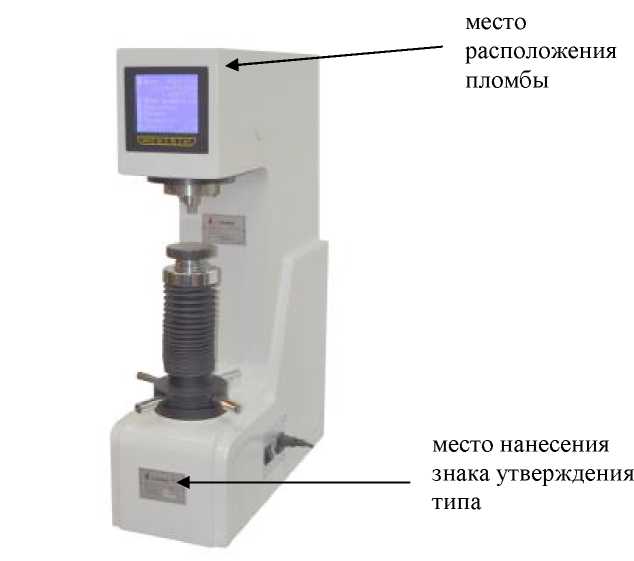

Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.
Рисунок 1 - Внешний вид твердомеров

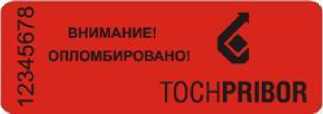

Пломба в виде несмываемой наклейки наносится между корпусом и верхней крышкой твердомера.
Рисунок 2 - Внешний вид пломбы
Программное обеспечение
Встроенное программное обеспечение (ПО) используется для управления работой твердомеров, записью, хранением и статистической обработки результатов измерений.
Идентификационные признаки (данные) ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ТБ 5005А |
Номер версии (идентификационный номер) ПО |
v 1.0 и выше |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Технические характеристики
Испытательные нагрузки и диапазоны измерений твердости по шкалам Бринелля , HBW:
HBW 2,5/62,5 (нагрузка 613 Н)..........................................................................................от 32 до 218;
HBW 5/62,5 (нагрузка 613 Н).................................................................................................от 8 до 50;
HBW 2,5/187,5 (нагрузка 1839 Н)......................................................................................от 95 до 650;
HBW 5/125 (нагрузка 1226 Н)............................................................................................от 16 до 100;
HBW 5/250 (нагрузка 2452 Н)............................................................................................от 32 до 218;
HBW 5/750 (нагрузка 7355 Н)............................................................................................от 95 до 650;
HBW 10/100 (нагрузка 981 Н)................................................................................................от 3 до 20;
HBW 10/250 (нагрузка 2452 Н)..............................................................................................от 8 до 50;
HBW 10/500 (нагрузка 4903 Н)..........................................................................................от 16 до 100;
HBW 10/1000 (нагрузка 9807 Н)........................................................................................от 32 до 218;
HBW 10/1500 (нагрузка 14710 Н)......................................................................................от 48 до 220;
HBW 10/3000 (нагрузка 29420 Н)......................................................................................от 95 до 650.
Пределы допускаемой относительной погрешности нагрузки, % ± 1,0.
Пределы допускаемых абсолютных погрешностей твердомеров по шкалам Бринелля
приведены в таблице 2. Таблица 2
Обозначение шкал измерения твёрдости |
Интервалы измерения твёрдости, HBW | |||||||
11±9 |
35± 15 |
75± 25 |
125 ±25 |
200 ±50 |
300 ±50 |
400 ±50 |
550 ±100 | |
Пределы допускаемых абсолютных погрешностей твердомеров, HBW, (±) | ||||||||
HBW 10/100 |
0,6 |
- |
- |
- |
- |
- |
- | |
HBW 5/62,5; HBW 10/250 |
0,6 |
1,5 |
- |
- |
- |
- |
- | |
HBW 5/125; HBW 10/500 |
0,6 |
1,5 |
3,0 |
- |
- |
- |
- | |
HBW 2,5/62,5; HBW 5/250; HBW 10/1000; HBW 10/1500 |
- |
1,5 |
3,0 |
4,5 |
7,5 |
- |
- | |
HBW 2,5/187,5; HBW 5/750; HBW 10/3000 |
- |
- |
3,0 |
4,5 |
7,5 |
10,5 |
13,5 |
19,5 |
Рабочие условия применения:
- температура окружающего воздуха ,оС от 10 до 35;
- относительная влажность окружающего воздуха, не более, %
Напряжение питания от сети переменного тока частотой (50±1) Гц ..................220±22 В.
Габаритные размеры, мм, не более:
- длина
- ширина
- высота
Масса, кг, не более
Габаритные размеры рабочего пространства, мм, не менее:
ширина
высота
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским или иным способом и на фирменный шильдик, закрепленный на корпусе твердомера, фотохимическим способом.
Комплектность
В комплект поставки входят:
твердомер Бринелля ТБ 5005А ..................................................................................... 1 шт.;
измерительный микроскоп JC10.................................................................................. 1 шт.;
сменные части ...................................................................................................... 1 комплект;
принадлежности ................................................................................................... 1 комплект;
руководство по эксплуатации 427113 - 010 - 89088878 - 14 РЭ..............................1 шт.;
паспорт на меры твердости из комплекта принадлежностей .................................... 1 шт.;
свидетельство о поверке................................................................................................. 1 шт.
Поверка
осуществляется по ГОСТ 8.398-80 «ГСИ. Приборы для измерения твёрдости металлов и сплавов. Методы и средства поверки».
Основные средства поверки:
эталонные меры твёрдости с метрологическими характеристиками 2 разряда по ГОСТ 9031-75 со значениями: (100±25) HBW; (200±50) HBW; (400±50) HBW.
Сведения о методах измерений
Твердомеры Бринелля ТБ 5005А. Руководство по эксплуатации. 427113 - 010 -
89088878 - 14 РЭ РЭ
Нормативные документы
1 ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования».
2 ГОСТ 9012-59 «Металлы. Метод измерения твёрдости по Бринеллю».
3 ГОСТ 8.062-85 «Государственная система обеспечения единства измерений. Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля».
4 Твердомер Бринелля ТБ 5005А. Технические условия. ТУ 427113 - 010 - 89088878 -14.
Рекомендации к применению
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
