Расходомеры электромагнитные Rosemount 8750
| Номер в ГРСИ РФ: | 60073-15 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ЗАО "Промышленная группа "Метран", г.Челябинск |
Расходомеры электромагнитные Rosemount 8750 (далее - расходомеры) предназначены для измерения скорости потока и вычисления объемного расхода, накопленного объема электропроводящих жидкостей, пульп и суспензий, имеющих минимальную электрическую проводимость 5-10-4 См/м.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 60073-15 |
| Действует | по 28.10.2024 |
| Наименование | Расходомеры электромагнитные |
| Модель | Rosemount 8750 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 5083a4ef-46ca-3992-dae3-d1f0af466744 |
Производитель / Заявитель
АО "ПГ "Метран", г.Челябинск; Фирма "Emerson Process Management Flow Technologies Co.", Ltd., Китай; Фирма "Emerson SRL", Румыния; Фирма "F-R Tecnologias de Flujo, S.A. de C.V.", Мексика
Поверка
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
2612
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2604 (100%) |
| Неуспешных поверок (СИ непригодно) | 8 (0 %) |
| Актуальность информации | 01.01.2026 |
Поверители
Скачать
|
60073-15: Описание типа
2020-60073-15.pdf
|
Скачать | 547.1 КБ | |
|
60073-15: Методика поверки
2022-mp60073-15.pdf
|
Скачать | 754.3 КБ |
Описание типа
Назначение
Расходомеры электромагнитные Rosemount 8750 (далее - расходомеры) предназначены для измерения скорости потока, накопленного объема и вычисления объемного расхода электропроводящих жидкостей, пульп и суспензий, имеющих минимальную электрическую проводимость 100 мкСм/см.
Описание
Принцип работы расходомера основан на законе электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила (ЭДС) пропорциональная скорости потока жидкости, которой в свою очередь пропорционален объемный расход жидкости.
Электромагнитные расходомеры состоят из:
- датчика расхода (далее - датчик);
- измерительного преобразователя (далее - преобразователя) настенного или полевого монтажа.
Датчик представляет собой участок трубопровода, изготовленный из немагнитного материала, покрытого внутри неэлектропроводной изоляцией, и помещенный между полюсами электромагнита, и два электрода, помещенные в поток жидкости, в направлении перпендикулярном как направлению движения жидкости, так и направлению силовых линий магнитного поля.
Преобразователи обеспечивают питание цепи возбуждения магнитного поля расходомера, измеряют при помощи ЭДС, скорость потока и объем, а также формируют аналоговые и цифровые выходные сигналы.
Существует 2 исполнения расходомеров: стандартное и высокоточное (опция D1). Датчик устанавливается в технологический трубопровод, преобразователь может монтироваться как отдельно, так и встраиваться в датчик.
Преобразователи могут комплектоваться жидкокристаллическим индикатором (ЖКИ), либо быть без него (далее - без ЖКИ).
Внешний вид расходомеров представлен на рисунке 1.

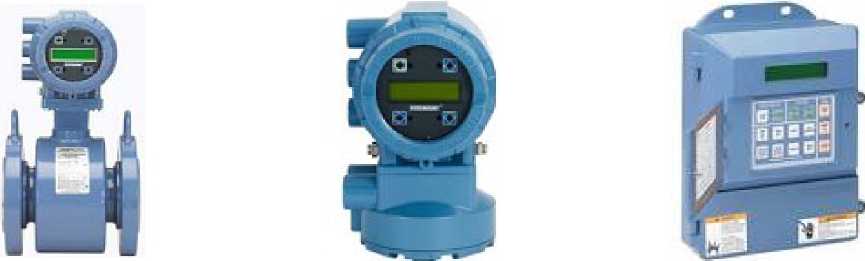

Расходомер с Преобразователь полевого Преобразователь настенного
преобразователем полевого монтажа разнесенного монтажа разнесенного
монтажа исполнения исполнения
Рисунок 1 - Расходомеры электромагнитные Rosemount 8750
Пломбирование расходомеров не предусмотрено.
Программное обеспечение
Программное обеспечение расходомеров (далее - ПО) не изменяемое и не считываемое.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений - «средний» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
8732EIS_VDD_5_ 4 5.hex |
8732E_REL_V5_3 3.bin |
8712E_REL_V5_ 3 l.bin |
|
Номер версии (идентификационный номер) ПО |
не ниже 5.4.5 |
не ниже 5.3.3 |
не ниже 5.3.1 |
|
Цифровой идентификатор ПО |
- |
- |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений: - скорости при прямом и обратном потоках, м/с - объема, м3 |
от 0,012 до 12 от 0 до 109 |
|
Диапазон вычисления объемного расхода, м3/ч |
от 0,008 до 48354 |
|
Диаметр условного прохода (Ду), мм |
от 15 до 1200 |
|
Пределы допускаемой основной относительной погрешности скорости потока, объемного расхода и объема 3), % - при скорости потока от 0,3 до 12 м/с, 1) - для опции D1 при скорости потока от 1 до 12 м/с 1) 2) |
±0,5 ±0,25 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной относительной погрешности скорости потока, объемного расхода и объема 3), при изменении температуры окружающей среды, на каждые 10°С, % |
±0,02 |
|
Пределы допускаемой приведенной погрешности преобразования в токовый выходной сигнал, % от диапазона измерения |
±0,025 |
|
Диапазон температуры технологической среды, °С |
от -29 до +120 |
|
1) При скорости потока от 0,012 до 0,3 м/с пределы допускаемой основной абсолютной погрешности ±0,0015 м/с; 2) При скорости от 0,3 до 1 м/с пределы допускаемой основной относительной погрешности скорости потока, объемного расхода и объема ±0,5 %. 3) Погрешности нормированы с учетом погрешности вычисления | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходные сигналы: - токовый, мА - частотно-импульсный, Гц - цифровые сигналы |
от 4 до 20 от 0 до 10000 HART, Modbus |
|
Напряжение питания, В, не более: - переменного тока - постоянного тока |
250 42 |
|
Габаритные размеры, мм, не более (длина х ширина х высота) |
1199x1490x1570 |
|
Масса, кг, не более |
1679 |
|
Условия эксплуатации: - температура окружающей среды датчика, °С; - температура окружающей среды преобразователя полевого монтажа (без ЖКИ), °С; - температура окружающей среды преобразователя полевого монтажа (с ЖКи), °С; - температура окружающей среды преобразователя настенного монтажа (без ЖКИ), °С; - температура окружающей среды преобразователя настенного монтажа (с ЖКи), °С; - относительная влажность, % |
от -29 до +60 от -50 до +60 от -20 до +60 от -40 до +74 от -29 до +74 до 100 |
|
Степень защиты от пыли и воды: - датчик - преобразователь полевого монтажа - преобразователь настенного монтажа |
IP68 IP66 ГР66 |
|
Средний срок службы, лет, не менее |
15 |
|
Средняя наработка на отказ, ч, не менее |
100000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Расходомер электромагнитный |
8750 |
1 шт. |
- |
|
Паспорт |
в соответствии с заказом |
1 шт. |
- |
|
Руководство по эксплуатации |
в соответствии с заказом |
1 шт. |
Допускается прилагать 1 экз. на каждые 10 расходомеров-счетчиков, поставляемых в один адрес |
|
Методика поверки |
МП 4213-066-2014 |
1 шт. | |
|
Комплект монтажных частей |
в соответствии с заказом |
1 шт. |
- |
Поверка
осуществляется по документу МП 4213-066-2014 «Расходомеры электромагнитные Rosemount 8750. Методика поверки», утвержденному ФБУ «Челябинский ЦСМ» 12 декабря 2014 г.
Основные средства поверки:
- Поверочная установка с диапазоном расходов, соответствующих или превышающих диапазон поверочных расходов поверяемого расходомера, с пределами относительной погрешности при измерении объемного расхода и объема не более 1/3 от погрешности поверяемого расходомера;
- Имитатор 8714, диапазон имитации потока от 0,9143 до 9,1440 м/с, с пределом допускаемой относительной погрешности ±0,04 %, регистрационный номер 55334-13.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний
ТУ 4213-066-51453097-2014 Расходомеры электромагнитные Rosemount 8750.
Технические условия
