Комплексы измерительные с автоматической видеофиксацией нарушений правил дорожного движения "ФОРСАЖ"

Назначение

Комплексы измерительные с автоматической видеофиксацией нарушений правил дорожного движения «ФОРСАЖ» (далее - комплексы) предназначены для измерения скорости движения транспортных средств (ТС), расстояния, проходимого ТС в зоне контроля, и измерений текущих значений времени, синхронизированного с национальной шкалой координированного времени UTC(SU).

Описание

Принцип действия комплексов основан на измерении расстояния пройденного ТС в зоне контроля и времени, за которое ТС проходит данное расстояние.

Принцип действия комплексов при измерении текущих значений времени основан на получении значений времени национальной шкалы координированного времени UTC(SU) от приемника глобальной спутниковой системы ГЛОНАСС/GPS или только ГЛОНАСС. При невозможности синхронизации шкал времени, измерения не осуществляются.

Измерение скорости ТС происходит только при условии распознавания государственного регистрационного знака (ГРЗ).

Комплексы состоят из блока обработки информации (далее - БОИ) и от одного до четырех блоков видеокамеры (далее - БВ), подключаемых к БОИ специализированным кабелем. По кабелю передается цифровой некомпрессированный сигнал видеоизображения (интерфейсы HD-SDI или 3G-SDI), сигнал управления контроллером БВ (интерфейс RS-485), и осуществляется питание БВ (24В).

БОИ включает в себя полнофункциональную вычислительную среду и программное обеспечение (ПО) «Форсаж-1» со встроенным алгоритмом распознавания государственных регистрационных знаков (ГРЗ) транспортных средств и алгоритмом измерения скорости движения ТС. БОИ закрепляется на любой вертикальной плоской либо цилиндрической поверхности (например, опора освещения).

Высота установки БВ от 5 до 10 м от полотна дороги, зона контроля одного БВ от 30 до 75 м позволяют вести автоматическую видеофиксацию нарушений правил дорожного движения в пределах от 1 до 4 полос движения транспортных средств.

Комплексы применяются для фиксации в автоматическом режиме нарушений скоростного режима, правил остановки или стоянки ТС, движения ТС по полосе для маршрутных транспортных средств или разделительной полосе, выезда ТС на полосу встречного направления, в т. ч. по дороге с односторонним движением, движение ТС по обочине, по тротуарам, пешеходным, велосипедным и велопешеходным дорожкам, полосам для велосипедистов, выезд ТС на трамвайные пути встречного направления, нарушения требований дорожных знаков и дорожной разметки, разворота, поворота налево, движение задним ходом в запрещенных местах, выезда на перекресток в случае возникновения затора, проезда перекрестка при запрещающем сигнале светофора, пересечение стоп-линии при запрещающем сигнале светофора, нарушения габаритных параметров ТС, нарушения правил проезда железнодорожного переезда, непредставления преимущества пешеходу на пешеходном переходе, нарушения при использовании для передвижения средств индивидуальной мобильности и велосипедов, нарушений правил применения ремней безопасности, нарушений правил пользования телефоном во время движения, фиксации инцидентов на автодорогах и прочих объектах транспортной инфраструктуры, как для приближающихся, так и для удаляющихся ТС, с одновременной фиксацией и подсчетом количества всех ТС, находящихся в зонах контроля комплекса, с формированием пакета данных с траекторией (треком) движения по каждому ТС.

Общий вид комплексов с указанием места нанесения знака утверждения типа, заводского номера и места пломбирования от несанкционированного доступа приведен на рисунке 1.

Место нанесения

номера

знака утверждения типа и заводского

Рисунок 1 - Общий вид комплексов

Места установки пломб

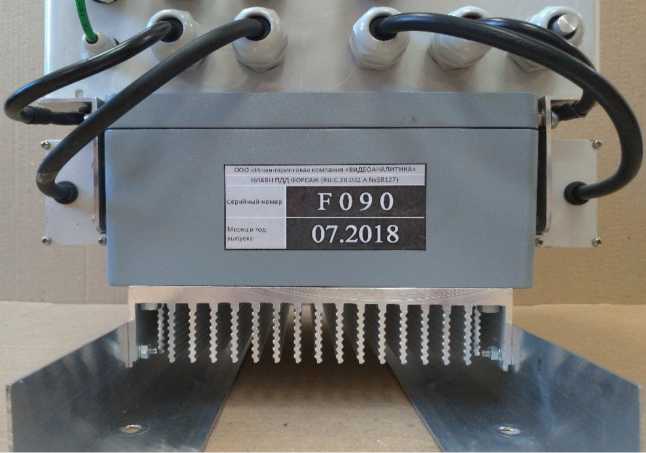

Маркировка комплексов наносится на нижнюю часть БОИ. Маркировка комплексов содержит наименование изготовителя или его товарный знак, условное обозначение комплекса, заводской номер комплекса, дату изготовления (месяц, год). Пример маркировки представлен на рисунке 2.

Рисунок 2 - Пример маркировки комплексов

Заводской номер наносится методом печати на этикетку, выполненную типографским способом, расположенную в нижней части БОИ. Формат нанесения заводского номера буквенно-цифровой.

Нанесение знака поверки на средство измерений не предусмотрено.

Программное обеспечение

Комплексы работают под управлением программного обеспечения «Форсаж-1».

ПО «Форсаж-1» содержит метрологически значимую часть cammodel.dll.

Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на прямоугольную самоклеящуюся этикетку, изготовленную типографским способом и размещаемую на корпус БОИ, на титульные листы паспорта и руководства по эксплуатации методом печати.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе «Принцип работы» документа РЭ 401250-002-31745739-2019 «Комплексы измерительные с автоматической видеофиксацией нарушений правил дорожного движения «ФОРСАЖ». Руководство по эксплуатации».

Нормативные документы

Комплекс автоматической видеофиксации нарушений правил дорожного движения «ФОРСАЖ». Технические условия ТУ 401250-002-31745739-2019.
