Анализаторы сигналов волоконно-оптических датчиков
| Номер в ГРСИ РФ: | 60112-15 |
|---|---|
| Производитель / заявитель: | АО "Пермская приборостроительная компания", Пермь |
Анализаторы сигналов волоконно-оптических датчиков (далее по тексту - АСВОД) предназначены для измерений длины волны отражённого от волоконно-оптических брэгговских датчиков оптического излучения и формирования спектральных данных о состоянии датчиков.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 60112-15 |
| Действует | по 07.02.2030 |
| Наименование | Анализаторы сигналов волоконно-оптических датчиков |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7e9406b5-8a4d-f1e4-d84d-b0585a5fe196 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Инверсия-Сенсор» (ООО «Инверсия-Сенсор»), Пермский край, г. Пермь; ОАО "Пермская научно-производственная приборостроительная компания" (ПНППК), г.Пермь (срок свидетельства: 13.03.2020 г.)
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 146 (97%) |
| Неуспешных поверок (СИ непригодно) | 5 (3 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
60112-15: Описание типа
2024-60112-15.pdf
|
Скачать | 470.2 КБ | |
|
60112-15: Методика поверки
2022-mp60112-15.pdf
|
Скачать | 3 MБ |
Описание типа
Назначение
Анализаторы сигналов волоконно-оптических датчиков (далее по тексту - АСВОД) предназначены для измерений длины волны отражённого от волоконно-оптических брэгговских датчиков оптического излучения и формирования спектральных данных о состоянии датчиков.
Описание
Принцип действия АСВОД основан на измерении мощности отражённого от брэгговских датчиков оптического сигнала при сканировании по длине волны в спектральном диапазоне от 1500 до 1600 нм с помощью перестраиваемого лазера. Целью измерений является построение функции мощности отражённого излучения от длины волны с последующим поиском экстремумов и определением соответствующих данным экстремумам значений длины волны. Брэгговский датчик представляет собой участок оптического волокна с градиентом показателя преломления периодического характера (брэгговская решётка), в результате чего часть проходящего через данное волокно излучения в достаточно узком спектральном диапазоне (0,1-0,2 нм) отражается, причём длина волны максимума коэффициента отражения соответствует периоду решётки. При изменении данного периода вследствие каких-либо физических процессов длина волны отражения брэгговской решётки также изменит своё значение. Таким образом, волоконно-оптические элементы на основе брэгговской решётки могут служить датчиками физических величин -например, температуры и деформации.
АСВОД представлены в следующих модификациях:
АСВОД ASTRO А31х (рисунок 1) - анализатор сигналов в конструктивном исполнении для установки в стоечный каркас 19";
АСВОД ASTRO А32х (рисунок 2) - анализатор сигналов в конструктивном исполнении для работы в промышленных средах;
АСВОД ASTRO X32x (рисунок 3) - анализатор сигналов с расширенным диапазоном по климатическим эксплуатационным параметрам - температуре, влажности;
АСВОД ASTRO A35x (рисунок 4) - анализатор сигналов с высокой частотой опроса для контроля быстропротекающих процессов;
АСВОД ASTRO A332 (рисунок 5) - анализатор сигналов в портативном исполнении, с возможностью работы в полевых условиях в автономном режиме;
АСВОД УОВОД 20820-2 (рисунок 6) - анализатор опроса волоконно-оптических датчиков в конструктивном исполнении для установки в стоечный каркас 19";
АСВОД УОВОД 2 04-3 (рисунок 7) - анализатор сигналов в портативном исполнении с возможностью работы в полевых условиях в автономном режиме;
АСВОД УОВОД 30404-2 (рисунок 8) - анализатор опроса волоконно-оптических датчиков с высокой частотой опроса для контроля быстропротекающих процессов.
Примечание - Символ «х», которым заканчивается обозначение некоторых модификаций АСВОД, является параметром, характеризующим количество измерительных каналов, а также другие метрологические и технические характеристики прибора. Данный параметр может принимать значения от 0 до 9.
Управление работой АСВОД осуществляется с помощью персонального компьютера, подключаемого через интерфейс Ethernet или USB с помощью соответствующего кабеля. В случае портативных модификаций ЭВМ встроена в прибор и управление может осуществляться с помощью сенсорного экрана.
Конструктивно блоки АСВОД выполнены в прямоугольных металлических корпусах настольно-переносного типа. Для ограничения доступа внутрь корпусов произведено их пломбирование.

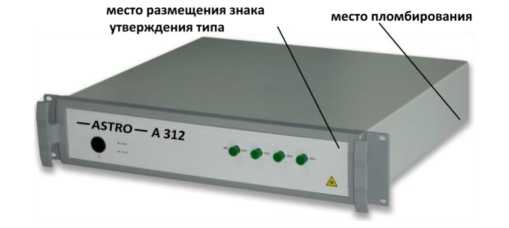

Рисунок 1 - Внешний вид АСВОД ASTRO А312 с указанием места пломбирования и размещения знака утверждения типа
место размещения знака
утверждения типа место пломбирования
Рисунок 2 - Внешний вид АСВОД ASTRO А322 с указанием места пломбирования и размещения знака утверждения типа
место размещения знака утверждения типа

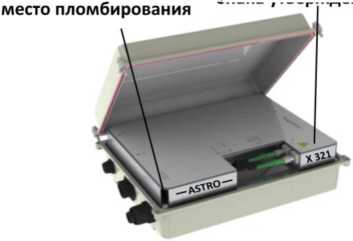

Рисунок 3 - Внешний вид АСВОД ASTRO X321 с указанием места пломбирования и размещения знака утверждения типа

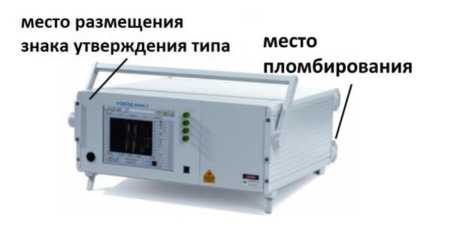

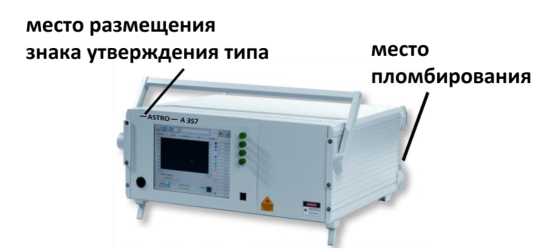

Рисунок 4 - Внешний вид АСВОД ASTRO A357 с указанием места пломбирования и размещения знака утверждения типа

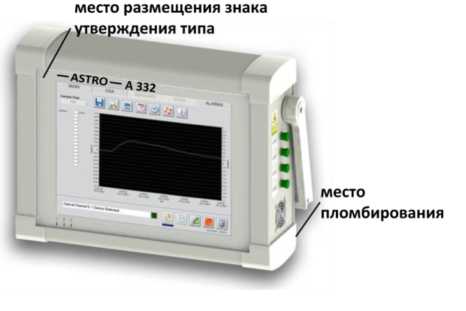

Рисунок 5 - Внешний вид АСВОД ASTRO A332 с указанием места пломбирования и размещения знака утверждения типа

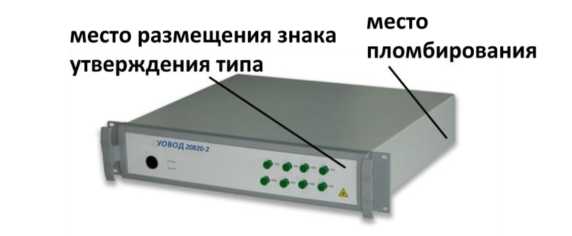

Рисунок 6 - Внешний вид АСВОД УОВОД 20820-2 с указанием места пломбирования и размещения знака утверждения типа
Рисунок 7 - Внешний вид АСВОД УОВОД 2 04-3 с указанием места пломбирования и размещения знака утверждения типа
Рисунок 8 - Внешний вид АСВОД УОВОД 30404-2 с указанием места пломбирования и размещения знака утверждения типа
Программное обеспечение
Программное обеспечение АСВОД (далее по тексту - ПО) разделено на две части: интерфейсную и аппаратную.
Аппаратная часть ПО размещается в энергонезависимой памяти цифрового сигнального процессора оптического модуля с первичной обработкой данных АСВОД, запись которой осуществляется в процессе производства. Доступ к модулю исключён конструкцией АСВОД.
Интерфейсная часть ПО находится на ПК и состоит из подключаемых библиотек, предназначенных для вычисления длины волны из спектральных данных оптического модуля АСВОД, и приложения, к которому подключают указанные библиотеки и которое служит для отображения, обработки и сохранения результатов измерений.
Метрологически значимой частью ПО АСВОД являются подключаемые библиотеки интерфейсного ПО.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблицах 1 - 7.
Таблица 1
|
Идентификационные данные (признаки) ПО |
Значение |
|
Идентификационное наименование ПО |
libfbgsearch.so |
|
Номер версии (идентификационный номер) ПО |
1.0.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
B55E1411 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
|
Наименование ПО |
Динамический модуль вычисления длины волны под ОС Debian х32 bit GCC 4.8.2 |
Таблица 2
|
Идентификационные данные (признаки) ПО |
Значение |
|
Идентификационное наименование ПО |
libfbgsearch.a |
|
Номер версии (идентификационный номер) ПО |
1.0.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
730CECFF |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
|
Наименование ПО |
Статический модуль вычисления длины волны под ОС Debian х32 bit GCC 4.8.2 |
Таблица 3
|
Идентификационные данные (признаки) ПО |
Значение |
|
Идентификационное наименование ПО |
libfbgsearch.so |
|
Номер версии (идентификационный номер) ПО |
1.0.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
1C631C04 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
|
Наименование ПО |
Динамический модуль вычисления длины волны под ОС AltLinux p7 х64 bit |
Таблица 4
|
Идентификационные данные (признаки) ПО |
Значение |
|
Идентификационное наименование ПО |
libfbgsearch.a |
|
Номер версии (идентификационный номер) ПО |
1.0.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
74E99FDA |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
|
Наименование ПО |
Статический модуль вычисления длины волны под ОС AltLinux p7 х64 bit |
Таблица 5
|
Идентификационные данные (признаки) ПО |
Значение |
|
Идентификационное наименование ПО |
libfbgsearch.dll |
|
Номер версии (идентификационный номер) ПО |
1.0.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
2E6A009D |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
|
Наименование ПО |
Динамический модуль вычисления длины волны под ОС windows7 х32 bit компилятор Mingw gcc 4.8.1 |
Таблица 6
|
Идентификационные данные (признаки) ПО |
Значение |
|
Идентификационное наименование ПО |
libfbgsearch.a |
|
Номер версии (идентификационный номер) ПО |
1.0.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
55CF9CB5 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
|
Наименование ПО |
Статический модуль вычисления длины волны под ОС windows7 х32 bit компилятор Mingw gcc 4.8.1 |
Таблица 7
|
Идентификационные данные (признаки) ПО |
Значение |
|
Идентификационное наименование ПО |
fbgsearch.dll |
|
Номер версии (идентификационный номер) ПО |
1.0.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
60B788C5 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
|
Наименование ПО |
Динамический модуль вычисления длины волны под ОС windows7 х32 bit MSVC 2013 x86 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню защиты в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 8 - Метрологические и технические характеристики АСВОД модификаций
ASTRO A31x, ASTRO A32x, ASTRO X32x, ASTRO A35x
|
Наименование характеристики |
Значение характеристики | ||||||
|
ASTRO A31x |
ASTRO A32x |
ASTRO X32x |
ASTRO A35x | ||||
|
Метрологические характеристики | |||||||
|
Диапазон измерений длин волн, нм |
от 1500 до 1600 |
от 1500 до 1600 |
x=0 |
от 1520 до 1580 |
от 1539,9 до 1543,1 от 1546,3 до 1549,5 от 1552,7 до 1555,9 от 1559,2 до 1562,4 | ||
|
x=1 | |||||||
|
х=2 | |||||||
|
х=3 | |||||||
|
х=4 | |||||||
|
х=5 |
от 1500 до 1600 | ||||||
|
х=6 | |||||||
|
х=7 | |||||||
|
х=8 | |||||||
|
х=9 | |||||||
|
Пределы допускаемой абсолютной погрешности измерений длин волн1, пм |
х=0 |
± 2 |
х=0 |
± 2 |
х=0 |
± 2 |
± 50 |
|
х=1 |
х=1 |
х=1 | |||||
|
х=2 |
х=2 |
х=2 | |||||
|
x=3 |
x=3 |
x=3 | |||||
|
x=4 |
x=4 |
x=4 | |||||
|
x=5 |
± 10 |
x=5 |
± 10 |
x=5 |
± 10 | ||
|
х=6 |
х=6 |
х=6 | |||||
|
х=7 |
х=7 |
х=7 | |||||
|
х=8 |
х=8 |
х=8 | |||||
|
х=9 |
х=9 |
x=9 | |||||
|
Наименование характеристики |
Значение характеристики | |||||||
|
ASTRO A31x |
ASTRO A32x |
AST |
RO X32x |
ASTRO A35x | ||||
|
Допускаемое ослабление отражённого от датчиков оптического излучения анализатора при измерениях длин волн, дБ, не более |
х=0 |
50 |
х=0 |
50 |
х=0 |
40 |
20 | |
|
х=1 |
х=1 |
х=1 | ||||||
|
х=2 |
х=2 |
х=2 | ||||||
|
x=3 |
x=3 |
x=3 | ||||||
|
x=4 |
x=4 |
x=4 | ||||||
|
x=5 |
25 |
x=5 |
25 |
x=5 |
25 | |||
|
х=6 |
х=6 |
х=6 | ||||||
|
х=7 |
х=7 |
х=7 | ||||||
|
х=8 |
х=8 |
х=8 | ||||||
|
х=9 |
х=9 |
x=9 | ||||||
|
Т |
"ехнические характеристики | |||||||
|
Частота опроса, Гц |
х=0 |
1 |
х=0 |
1 |
х=0 |
1 |
104 | |
|
х=1 |
х=1 |
х=1 | ||||||
|
х=2 |
х=2 |
х=2 | ||||||
|
х=3 |
х=3 |
х=3 | ||||||
|
х=4 |
х=4 |
х=4 | ||||||
|
х=5 |
100 |
х=5 |
100 |
х=5 |
100 | |||
|
х=6 |
х=6 |
х=6 | ||||||
|
х=7 |
х=7 |
х=7 | ||||||
|
х=8 |
х=8 |
х=8 | ||||||
|
х=9 |
х=9 |
х=9 | ||||||
|
Число оптических каналов, шт |
х=0 |
1 |
х=0 |
1 |
х=0 |
1 |
х=5 |
1 |
|
х=1 |
2 |
х=1 |
2 |
х=1 |
2 | |||
|
х=2 |
4 |
х=2 |
4 |
х=2 |
4 |
х=6 |
2 | |
|
х=3 |
8 |
х=3 |
8 |
х=3 |
8 | |||
|
х=4 |
16 |
х=4 |
16 |
х=4 |
16 |
х=7 |
4 | |
|
х=5 |
1 |
х=5 |
1 |
х=5 |
1 | |||
|
х=6 |
2 |
х=6 |
2 |
х=6 |
2 |
х=8 |
8 | |
|
х=7 |
4 |
х=7 |
4 |
х=7 |
4 | |||
|
х=8 |
8 |
х=8 |
8 |
х=8 |
8 |
х=9 |
16 | |
|
х=9 |
16 |
х=9 |
16 |
х=9 |
16 | |||
|
Интерфейс |
Ethernet (TCP/IP) |
Ethernet (TCP/IP) |
Ethernet (TCP/IP) |
1 Сенсорный экран; 2 Ethernet (TCP/IP); 3 USB | ||||
|
Электропитание осуществляется от сети переменного тока напряжением, В, частотой, Гц |
220 ± 22; 50 ± 0,5 |
(через блок питания) 220 ± 22; 50 ± 0,5 |
220 ± 22; 50 ± 0,5 | |||||
|
Наименование характеристики |
Значение характеристики | |||
|
ASTRO A31x |
ASTRO A32x |
ASTRO X32x |
ASTRO A35x | |
|
Габаритные размеры (высота х ширина х глубина), мм, не более |
400х480х84 |
155х125х275 |
285х215х95 |
450х180х370 |
|
Масса, кг, не более |
2,5 |
4,0 |
4,0 |
12,0 |
|
Условия эксплуатации | ||||
|
Температура окружающего воздуха, °С |
от плюс 10 до плюс 40 |
от минус 20 до плюс 60 |
от плюс 10 до плюс 40 | |
|
Относительная влажность воздуха, % (при температуре плюс 40 °С, без конденсации) |
до 90 |
до 95 |
до 90 | |
|
1 При ослаблении отражённого от датчиков оптического излучения анализатора не более 40 дБ для модификаций ASTRO A31x (х=0-4) и ASTRO A32x (х=0-4), не более 20 дБ для модификаций ASTRO A31x (х=5-9), ASTRO A32x (х=5-9), ASTRO X32x (х=5-9) и ASTRO A35x, не более 35 дБ для модификации ASTRO X32x (х=0-4). | ||||
Таблица 9 - Метрологические и технические характеристики АСВОД модификаций
ASTRO А332, УОВОД 30404-2, УОВОД 20820-2, УОВОД 2 04-3_______________________
|
Наименование характеристики |
Значение характеристики | |||
|
ASTRO А332 |
УОВОД 30404-2 |
УОВОД 20820-2 |
УОВОД 2 04-3 | |
|
Метрологические характеристики | ||||
|
Диапазон измерений длин волн, нм |
от 1500 до 1600 |
от 1539,9 до 1543,1 от 1546,3 до 1549,5 от 1552,7 до 1555,9 от 1559,2 до 1562,4 |
от 1500 до 1600 |
от 1500 до 1600 |
|
Пределы допускаемой абсолютной погрешности измерений длин волн2, пм |
± 2 |
± 50 |
± 2 |
± 2 |
|
Допускаемое ослабление отражённого от датчиков оптического излучения анализатора при измерения: длин волн, дБ, не более |
50 |
20 |
50 |
50 |
|
Технические характеристики | ||||
|
Частота опроса, Гц |
1 |
104 |
1 |
1 |
|
Число оптических каналов, шт |
4 |
4 |
8 |
4 |
|
Наименование характеристики |
Значение характеристики | |||
|
ASTRO А332 |
УОВОД 30404-2 |
УОВОД 20820-2 |
УОВОД 2 04-3 | |
|
Интерфейс |
1 Сенсорный экран; 2 Ethernet (TCP/IP); 3 USB |
1 Сенсорный экран; 2 Ethernet (TCP/IP); 3 USB |
Ethernet (TCP/IP) |
1 Сенсорный экран; 2 Ethernet (TCP/IP); 3 USB |
|
Электропитание осуществляется от сети переменного тока напряжением, В, частотой, Гц |
(через блок питания) 220 ± 22; 50 ± 0,5 |
220 ± 22; 50 ± 0,5 |
(через блок питания) 220 ± 22; 50 ± 0,5 | |
|
Электропитание осуществляется от аккумуляторной батареи напряжением, В |
от 18 до 20 |
_ |
от 18 до 20 | |
|
Габаритные размеры (высота х ширина х глубина), мм, не более |
360х275х100 |
450х180х370 |
400х480х84 |
360х275х100 |
|
Масса, кг, не более |
7,3 |
12,0 |
2,5 |
7,3 |
|
Условия эксплуатации | ||||
|
Температура окружающего воздуха, °С |
от плюс 10 до плюс 40 | |||
|
Относительная влажность воздуха, % (при температуре плюс 40 °С, без конденсации) |
до 90 | |||
|
2 При ослаблении отражённого от датчиков оптического излучения анализатора не более 40 дБ для модификаций ASTRO А332, УОВОД 20820-2 и УОВОД 2 04-3, не более 20 дБ для модификации УОВОД 30404-2. | ||||
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации ДСАЕ.421000.002 РЭ печатным способом и в виде наклейки на переднюю панель корпусов АСВОД методом наклеивания.
Комплектность
Таблица 10
|
Наименование |
Количество |
|
Анализатор сигналов волоконно-оптических датчиков* |
1 шт. |
|
Блок питания (шнур питания)** |
1 шт. |
|
Кабель Ethernet |
1 шт. |
|
Компакт диск с ПО |
1 диск |
|
Паспорт ДСАЕ.421000.002 ПС |
1 экз. |
|
Руководство по эксплуатации ДСАЕ.421000.002 РЭ |
1 экз. |
|
Методика поверки МП 017.Ф3-14 |
1 экз. |
Наименование
Количество
* Модификация указывается при заказе.
* * В зависимости от модификации.
Примечание - Количество документации может изменяться при поставке партии АСВОД в один адрес по согласованию с заказчиком.
Сведения о методах измерений
«Анализаторы сигналов волоконно-оптических датчиков. Руководство
по эксплуатации ДСАЕ.421000.002 РЭ», раздел 3
Нормативные документы
ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
Смотрите также
