Пробники тока F-33-2
| Номер в ГРСИ РФ: | 60153-15 |
|---|---|
| Производитель / заявитель: | Фирма "Fritz Kubler GmbH", Германия |
Аппаратура для измерения угла поворота серии 5853 (далее - аппаратура) предназначена для определения угла поворота вращающегося объекта (валов) на ОАО «Мосэнерго» филиал ТЭЦ-20.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 60153-15 |
| Действует | по 13.03.2020 |
| Наименование | Пробники тока |
| Модель | F-33-2 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | eaa563cd-b9db-1bc2-59df-ab20aec82777 |
Производитель / Заявитель
Фирма "Fischer Custom Communications", США
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 20 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
60153-15: Описание типа
2015-60153-15.pdf
|
Скачать | 90.5 КБ | |
|
60153-15: Методика поверки
2022-mp60153-15.pdf
|
Скачать | 441.4 КБ |
Описание типа
Назначение
Пробники тока F-33-2 (далее - пробники) предназначены для бесконтактных измерений силы переменного и импульсного тока совместно с вольтметрами и осциллографами.
Описание
В основе работы пробника лежит принцип действия трансформатора тока, первичную обмотку которого образует окружаемый пробником провод, а вторичная обмотка является измерительной обмоткой. Выходное напряжение в измерительной обмотке прямо пропорционально измеряемому току. Связь между напряжением в измерительной обмотке и измеряемым током характеризуется коэффициентом калибровки пробника.
Пробник представляет собой тороидальный ферритовый магнитопровод, на котором намотана измерительная обмотка. К выходу пробника может быть подключен осциллограф, вольтметр и другая аппаратура для измерения переменного и импульсного напряжения.

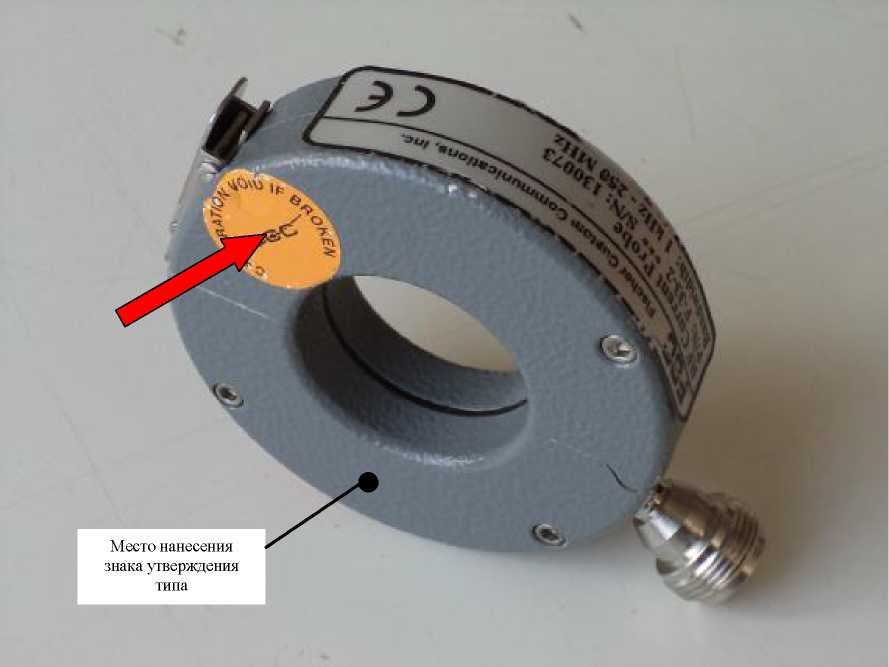

Общий вид пробника, с указанием места нанесения знака утверждения типа, приведен на рисунке 1.
Корпус пробника опломбирован пломбой для предотвращения возможности несанкционированного вмешательства в работу пробника, которое может привести к искажению результатов измерений. Место пломбирования обозначено стрелкой на рисунке 1.
Рисунок 1 - Общий вид пробника
Технические характеристики
Диапазон частот ................................................................................................... от 1 кГц до 250 МГц.
Пределы допускаемой относительной погрешности коэффициента калибровки, дБ
Коэффициент калибровки, дБ Ом:
- в области равномерной частотной зависимости (на частотах свыше 100 кГц до 220 МГц)
- на частотах от 1 до 100 кГц и свыше 220 до 250 МГц..................в соответствии с паспортом.
Выходное сопротивление, Ом
Максимальное среднее квадратическое значение измеряемой силы тока, А
Максимальное пиковое значение измеряемой силы тока, А
Масса, кг, не более
Габаритные размеры (длина х ширина х высота), мм, не более .....................................90 х 71 х 19.
Внутренний диаметр, мм, не менее
Рабочие условия применения:
- температура окружающего воздуха, °С.............................................................................от 5 до 40;
- относительная влажность окружающего воздуха при температуре 25 °С, %, не более
- атмосферное давление, кПа ......................................................................................... от 84 до 106,7.
Знак утверждения типа
наносится на шильдики, расположенные на корпусе пробника (по технологии предприятия-изготовителя) и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплектность пробника приведена в таблице 2.
Таблица 2
|
Обозначение |
Наименование |
Количество |
|
Пробник тока F-33-2 |
1 шт. | |
|
Футляр |
1 шт. | |
|
F332 РЭ |
Руководство по эксплуатации |
1 экз. |
|
F332 ПС |
Паспорт |
1 экз. |
|
F332 МП |
Методика поверки |
1 экз. |
Поверка
осуществляется в соответствии с документом F332 МП «Пробники тока F-33-2. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» в октябре .2014 г.
Основные средства поверки:
- генератор сигналов произвольной формы 33210А (рег. № 32993-09), диапазон частот от 1 мГц до 20 МГц; диапазон установки выходного напряжения от 10 мВ до 10 В, пределы допускаемой относительной погрешности установки частоты выходного сигнала ± 0,002 %;
- генератор сигналов измерительный 2023A (рег. № 25112-03) диапазон частот от 9 кГц до 1200 МГц; диапазон установки выходного напряжения от минус 30 до 132 дБ мкВ, пределы допускаемой относительной погрешности установки частоты выходного сигнала ± 0,0001 %;
- вольтметр универсальный В7-78/1 (рег. № 31773-06), диапазон измерений напряжения переменного тока от 10 мкВ до 750 В, пределы допускаемой относительной измерений погрешности измерений ± 0,6 % в частотном диапазоне от 1 кГц до 100 кГц;
- милливольтметр URV55 с преобразователями первичными URV5-Z2 (рег. № 5521413), диапазон частот от 20 кГц до 1 ГГц, пределы допускаемой относительной погрешности измерений ± 0,5 %;
- измеритель акустический многофункциональный ЭКОФИЗИКА (рег. № 41157-09), диапазон частот при измерении напряжения от 10 Гц до 400 кГц, диапазон измерений напряжения переменного тока от 0 до 140 дБ мкВ, пределы допускаемой относительной погрешности измерений ± 2 % в частотном диапазоне от 10 Гц до 45 кГц. .
Сведения о методах измерений
Пробники тока F-33-2. Руководство по эксплуатации» F332 РЭ.
Нормативные документы
Техническая документация фирмы изготовителя.
Рекомендации к применению
При выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
