Преобразователи давления и температуры измерительные МТУ
| Номер в ГРСИ РФ: | 60177-21 |
|---|---|
| Производитель / заявитель: | ООО "Грант-Софт", г.Уфа |
Преобразователи давления и температуры измерительные МТУ (далее -преобразователи) предназначены для измерения избыточного давления и температуры жидкостей и газов на различных технологических установках.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 60177-21 |
| Действует | по 16.11.2026 |
| Наименование | Преобразователи давления и температуры измерительные |
| Модель | МТУ |
| Приказы |
№1671 от
20.08.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 59cc68b3-4fc3-b737-43c2-60af15a7687d |
Производитель / Заявитель
ООО «Грант-Софт», РОССИЯ, 450112, Республика Башкортостан, г. Уфа, ул. Цветочная, д. 11
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 136 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 09.09.2026 |
Поверители
Скачать
|
60177-21: Описание типа
2021-60177-21.pdf
Файл устарел
|
Скачать | 309.4 КБ | |
|
60177-21: Методика поверки
2021-mp60177-21.pdf
Файл устарел
|
Скачать | 4.6 MБ | |
|
60177-21: Описание типа
2021-60177-21-1.pdf
|
Скачать | 309.4 КБ | |
|
60177-21: Описание типа
2026-60177-21.pdf
|
Скачать | 194.9 КБ | |
|
60177-21: Методика поверки
2021-mp60177-21-1.pdf
|
Скачать | 4.6 MБ |
Описание типа
Назначение
Преобразователи давления и температуры измерительные МТУ (далее -преобразователи) предназначены для измерения избыточного давления и температуры жидкостей и газов на различных технологических установках.
Описание
Принцип действия преобразователей МТУ при измерении давления основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента (ЧЭ) датчика давления. С ЧЭ, представляющего собой интегральный тензометрический преобразователь давления, сигнал в виде напряжения поступает на вход аналого-цифрового преобразователя (АЦП).
Принцип действия преобразователя при измерении температуры основан на использовании зависимости сопротивления платинового термопреобразователя сопротивления от температуры. Сопротивление термопреобразователя преобразуется в напряжение, поступающее на вход АЦП.
Управление работой АЦП осуществляется микроконтроллером, который задает режим работы аналого-цифрового преобразователя и обрабатывает полученные от него данные, которые затем записываются в энергонезависимую память преобразователя.
Преобразователи представляют собой корпус, внутри которого установлены датчик давления, электронная плата и батарейный отсек (элемент питания). Датчик температуры может быть выносной съемный и несъемный или установлен в корпусе преобразователя.
В зависимости от исполнения связь преобразователя с внешним устройством возможна посредством проводного интерфейса USB или при помощи радиоканала.
Питание электронных компонентов осуществляется от литий-тионилхлоридных элементов питания типоразмера С напряжением 3,6 В.
Преобразователи осуществляют преобразование значений давления, температуры в цифровые коды, которые регистрируются в их электронной памяти.
Преобразователи классифицируются по типу питания и передаче данных, наличию и типу термометра, диапазону измерений давления, погрешностям измерений давления и температуры, габаритным размерам, по наличию индикатора.
Преобразователи выпускаются во взрывозащищенном или общепромышленном исполнении. Маркировка взрывозащиты «1Ех ib IIB T4 Gb Х».
Преобразователи имеют модификации МТУ-04, МТУ-06, МТУ-07.
Структура условного обозначения преобразователей МТУ-04:
МТУ-04.02.ХХ R-XXX-XX-Ех-Ор
1 2 3 4 5 6 7 8
1 - Тип изделия: Преобразователь давления и температуры измерительный МТУ-04;
2 - Тип питания и передачи данных: 02 - автономный;
3 - Наличие и тип термометра: 01 - без термометра, 03 - выносной, 04 - съемный;
4 - Наличие радиоканала: R - с радиоканалом, без обозначения - без радиоканала;
5 - Верхний предел измерений давления*, МПа;
6 - Приведенная погрешность канала измерения давления*, %;
8 - Исполнение: Ех - взрывозащищенное исполнение, без обозначения -общепромышленное исполнение;
9 - Исполнение: без обозначения - стандартное исполнение, Ор - стойкое к воздействию сероводорода (до 6 %)
Структура условного обозначения преобразователей МТУ-06:
МТУ-06. 02. ХХ IX R-ХХХ-ХХХ-Ех-ХХ-Х-ХХХ
1 2 3 4 5 6 7 8 9 10 11
1 - Тип изделия: Преобразователь давления и температуры измерительный МТУ-06
2 - Тип питания и передачи данных: 02 - автономный;
3 - Наличие и тип термометра: 01 - в корпусе, 03 - выносной съемный;
4 - Тип индикатора: IO - OLED-индикатор, IL - LED-индикатор;
5 - Наличие радиоканала: R - с радиоканалом, без обозначения - без радиоканала;
6 - Верхний предел измерений давления*, МПа;
7 - Приведенная погрешность канала измерения давления*, %;
8 - Исполнение: Ех - взрывозащищенное исполнение, без обозначения -общепромышленное исполнение;
9 - Тип радиоканала: без обозначения - радиоканал ISM 433 МГц, LW - радиоканал LoRaWAN 868 МГц;
10 - Характеристики радиоканала ISM (вид модуляции, частота, мощность):
1 - GFSK, 433 МГц, 10 мВт,
2 - GFSK, 868 МГц, 25 мВт,
3 - LoRa, 433 МГц, 10 мВт,
4 - LoRa, 868 МГц, 25 мВт;
11 - Длина щупа выносного датчика температуры*, мм.
Структура условного обозначения преобразователей МТУ-07:
МТУ-07. 02. XX R-ХХХ-ХХХ-Ех-ХХ-Х
1 2 3 4 5 6 7 8 9
1 - Тип изделия: Преобразователь давления и температуры измерительный МТУ-07;
2 - Тип питания и передачи данных: 02 - автономный;
3 - Измеряемые параметры: 01 - давление и температура, 02 - температура;
4 - Наличие радиоканала: R - с радиоканалом, без обозначения - без радиоканала;
5 - Для исполнений МТУ 07.02.01: Верхний предел измерений давления*, МПа;
- Для исполнений МТУ 07.02.02: Длина щупа датчика температуры*, мм;
6 - Для исполнений МТУ 07.02.01: Приведенная погрешность канала измерения давления*, %
- Для исполнений МТУ 07.02.02*: Абсолютная погрешность измерений температуры, °С;
7 - Исполнение: Ех - взрывозащищенное исполнение, без обозначения -общепромышленное исполнение;
8 - Тип радиоканала: без обозначения - радиоканал ISM, LW - радиоканал LoRaWAN 868 МГц;
9 - Характеристики радиоканала ISM (вид модуляции, частота, мощность):
1 - GFSK, 433 МГц, 10 мВт,
2 - GFSK, 868 МГц, 25 мВт,
3 - LoRa, 433 МГц, 10 мВт,
4 - LoRa, 868 МГц, 25 мВт.
*Примечание - данные параметры допускается не указывать в маркировке обозначения на корпусе преобразователя.
Серийный номер наносится на штуцер подвода давления лазерным способом. Дублируется на корпусе (кожухе) преобразователя, способ нанесения - лазерный. Допускаются другие способы нанесения маркировки, обеспечивающие ее читаемость в течение всего срока службы преобразователя.
Знак поверки заносится в соответствующий раздел паспорта и/или в свидетельство о поверке. Нанесение знака поверки на преобразователь не предусмотрено.
Пломбирование преобразователей не предусмотрено.

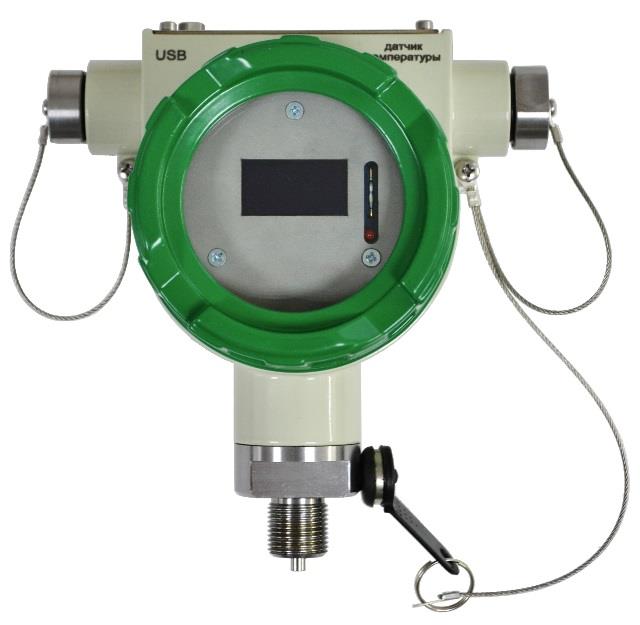

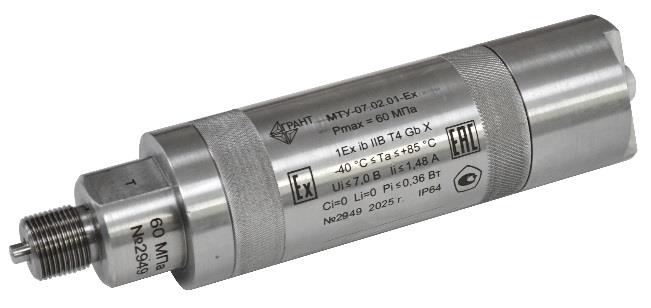

Общий вид преобразователей представлен на рисунке 1. Цвет корпуса преобразователей МТУ-06 может отличаться от представленного на рисунке 1.

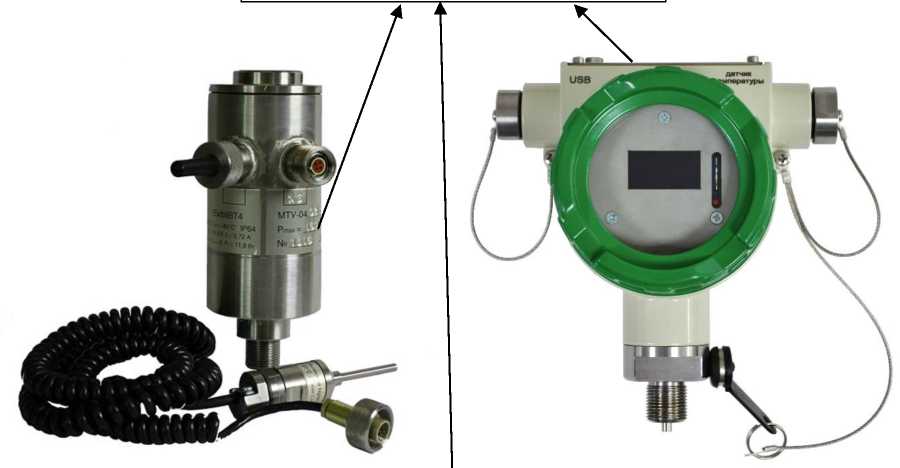

Место нанесения заводского номера и знака утверждения типа
а) б)
в)
Рисунок 1 - Общий вид преобразователей давления и температуры измерительных МТУ: а) преобразователь МТУ-04; б) преобразователь МТУ-06; в) преобразователь МТУ-07
Программное обеспечение
Программное обеспечение преобразователей «МТУ» разделено на 2 группы -встроенное программное обеспечение и внешнее, устанавливаемое на персональный компьютер.
Встроенное программное обеспечение устанавливается в энергонезависимую память микроконтроллера преобразователей в производственном цикле на заводе-изготовителе. Текущие значения идентификационных признаков конкретного экземпляра преобразователя устанавливаются в процессе первичной поверки преобразователя и указываются в паспорте на конкретный экземпляр преобразователя.
Внешнее программное обеспечение «МТУ-СИ» представляет собой программу для работы с преобразователями МТУ (далее - ПО «МТУ-СИ»).
ПО «МТУ-СИ» - программа, выполняющая следующие функции:
- отображение информации о преобразователе, в том числе и идентификационных и защитных признаков; установка времени часов преобразователя;
- задание режима работы преобразователя и запуск в работу;
- чтение данных измерений в виде кодов АЦП из энергонезависимой памяти преобразователя и преобразование их в значения измеряемых величин (давление и температуры) с использованием градуировочных коэффициентов;
- отображение данных измерений в табличном виде;
- сохранение данных измерений в текстовый файл.
В дополнение с ПО «МТУ-СИ» в комплект поставки преобразователей входит ПО «Манограф», которое используется для удобного просмотра, обработки и хранения данных измерений.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные встроенного ПО «МТУ»
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
МТУ-ХХ.ХХ.ХХ* |
|
Номер версии (идентификационный номер) ПО |
ХХ09** |
|
Цифровой идентификатор ПО |
32 шестнадцатеричные цифры |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
MD5 |
|
Примечание: * - буква «X» зависит от исполнения преобразователя; * * - номер версии встроенного ПО «МТУ» определяют последние две цифры, в качестве букв «X» могут использоваться любые символы. | |
Таблица 2 - Идентификационные данные внешнего ПО «МТУ-СИ»
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
mtusi.exe |
|
Номер версии (идентификационный номер) ПО |
1.7 |
|
Цифровой идентификатор ПО |
7A699B127D91DC9C2B09E54AA29DC34E |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
MD5 |
Технические характеристики
Таблица 3 - Метрологические характеристики_____
|
Наименование характеристики |
Значение |
|
Верхний предел измерений избыточного давления |
0,6; 1,6; 2,5; 4,0; 6,0; 10; 16; 25; 40; 60; 100 1 |
|
Диапазон измерений температуры 2, °С |
от - 30 до +85 |
|
Пределы допускаемой приведенной погрешности измерений давления в диапазоне температур от - 30 до +85 °С 3, % от ВПИ 1 МТУ-04 МТУ-06 МТУ-07 |
±0,25; ±0,5 ±0,10; ±0,15; ±0,25; ±0,50; ±1,00 ±0,10; ±0,15; ±0,25; ±0,50; ±1,00 |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне температур от - 30 до +85 °С 1 2, °С |
±0,20; ±0,25; ±0,40; ±0,50; ±1,00 |
|
1 конкретное значение указывается в паспорте; 2 кроме МТУ-04.02.01(К) 3 кроме МТУ-07.02.02, МТУ-07.02.02R | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации: Температура окружающей среды, °С Относительная влажность, %, не более |
от -40 до 85 98 |
|
Габаритные размеры, мм MTy—04.02.01(R) (диаметр корпуса х Г х Ш х В) MTy—04.02.03(R) (диаметр корпуса х Г х Ш х в) МТУ-04.02.04^) (диаметр корпуса х Г х Ш х в) MTy-06.02.01R(-Ex) 1 (Ш х Г х В) MTy-06.02.01IXR(-Ex) 1 (Ш х Г х В) MTy-06.02.03R(-Ex) 1 (Ш х Г х В) MTy-06.02.03IXR(-Ex) 1 (Ш х Г х В) МТУ-06.02.01(-Ех) 1 (Ш х Г х В) МТУ-06.02.011Х(-Ех) 1 (Ш х Г х В) MTy-06.02.03R(-Ex) 1 (Ш х Г х В) МТУ-06.02.031Х(-Ех) 1 (Ш х Г х В) МТУ-07.02.01-(Ех) (диаметр корпуса х длина) MTy—07.02.01R—(Ex) (диаметр корпуса х длина) МТУ-07.02.02-(Ех) (диаметр корпуса х длина) MTy—07.02.02R—(Ex) (диаметр корпуса х длина) |
065х95(12О)х72(8О)х71 065х115(12о)х85(95)х171 065х97(12О)х78(87)х171 190х130х245 190х130х245 190х130х245 190х130х245 170х130х185 170х130х185 175х130х185 175х130х185 05Ох215 05Ох255 (297)2 05Ох21О3 05Ох25О (292 2) 3 |
|
Напряжение питания, В |
3,6 |
|
Средняя наработка на отказ, ч |
20000 |
|
Средний срок службы, лет |
5 |
|
1 с кодом Ех - взрывозащищенное исполнение, без обозначения - общепромышленное исполнение; 2 - длина зависит от модели устанавливаемой антенны; 3 - длина корпусной части. Общая длина зависит от длины щупа установленного датчика температуры. | |
Знак утверждения типа
наносится на корпус преобразователей МТУ-04 и МТУ-06 металлографическим способом, МТУ-07 - лазерным, на титульный лист руководства по эксплуатации и паспорта типографическим способом. Допускаются другие способы нанесения, обеспечивающие читаемость в течение всего срока службы преобразователя.
Комплектность
Таблица 5 - Комплектность преобразователей
|
Наименование |
Обозначение |
Количество | ||
|
МТУ-04 |
МТУ-06 |
МТУ-07 | ||
|
Преобразователь давления и температуры МТУ-04 |
МТУ 04.00.00.000 |
1 | ||
|
Преобразователь давления и температуры МТУ-06 |
МТУ 06.00.00.000 |
1 | ||
|
Преобразователь давления и температуры МТУ-07 |
МТУ 07.00.00.000 |
1 | ||
|
Кабель интерфейсный КИ-04Ех |
КИ 05.00.00.000 |
1 | ||
|
USB-флэш-накопитель с ПО |
«МТУ-СИ» |
1 | ||
|
«Манограф» |
1 | |||
|
Наименование |
Обозначение |
Количество | ||
|
МТУ-04 |
МТУ-06 |
МТУ-07 | ||
|
Паспорт |
МТУ 04.00.00.000 ПС |
1 | ||
|
МТУ 06.00.00.000 ПС |
1 | |||
|
МТУ 07.00.00.000 ПС |
1 | |||
|
Руководство по эксплуатации |
МТУ 04.00.00.000 РЭ |
1 | ||
|
МТУ 06.00.00.000 РЭ | ||||
|
Комплект ЗИП* |
1 | |||
* согласно ведомости ЗИП
Сведения о методах измерений
п. 1.4.2 «Принцип работы преобразователей» МТУ 04.00.00.000 РЭ «Преобразователи давления и температуры измерительные МТУ-04. Руководство по эксплуатации»;
п. 4.2 «Принцип работы преобразователей» МТУ 06.00.00.000 РЭ «Преобразователи давления и температуры измерительные МТУ-06 и МТУ-07. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 14 апреля 2026 года № 731 «Об утверждении Государственного первичного эталона единицы давления - паскаля и Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Приказ Федерального агентства по техническому регулированию и метрологии от 29 января 2026 года № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»
ТУ 4212-005-82025857-2014 Преобразователи давления и температуры измерительные МТУ. Технические условия
