Трансформаторы напряжения НДЕ-М-500
| Номер в ГРСИ РФ: | 60178-15 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | Фирма "Minco Products, Inc.", США |
Термопреобразователи сопротивления платиновые S19350PD3548B0 (далее по тексту -термопреобразователи или ТС) предназначены для измерения температуры зубчатого редуктора подшипника в системе подачи минерального смазочного масла на газотурбинной электростанции «Новоуренгойского газохимического комплекса».
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 60178-15 |
| Действует | по 13.02.2025 |
| Наименование | Трансформаторы напряжения |
| Модель | НДЕ-М-500 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 9e43113c-3eac-9686-4067-bef62754d8aa |
Производитель / Заявитель
ОАО "Производственный комплекс ХК Электрозавод", г.Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 25 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
60178-15: Описание типа
2020-60178-15.pdf
|
Скачать | 102.1 КБ | |
|
60178-15: Методика поверки
2022-mp60178-15.pdf
|
Скачать | 68.8 КБ |
Описание типа
Назначение
Трансформаторы напряжения НДЕ-М-500 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления в установках переменного тока промышленной частоты в электрических сетях переменного тока номинальным напряжением 500 кВ.
Описание
Принцип действия емкостного трансформатора напряжения основан на двухступенчатом понижении напряжения. На первой ступени используется делитель напряжения, на второй ступени - понижающий трансформатор электромагнитного устройства. Трансформатор напряжения относится к классу масштабных измерительных преобразователей электрических величин.
Трансформатор состоит из емкостного делителя напряжения (далее - делитель) и электромагнитного устройства (далее - ЭМУ).
ЭМУ состоит из реактора, понижающего трансформатора и противорезонансного демпфера, размещенных в герметичном баке. Обмотка реактора соединена последовательно с первичной обмоткой понижающего трансформатора. Демпфер соединен параллельно с основной вторичной обмоткой I понижающего трансформатора. Реактор служит для поддержания постоянного значения напряжения в первичной обмотке понижающего трансформатора при изменении нагрузки на вторичной обмотке. Демпфер предназначен для подавления гармонических колебаний напряжения, возникающих во вторичной цепи при отключении нагрузки или коротком замыкании. В нижней части бака расположена пробка для отбора и слива масла, а также два болта заземления. ЭМУ снабжено маслоуказателем для контроля уровня масла. Трансформаторы имеют две или три вторичные обмотки: основная I (а-х), основная II (a1-x1) и дополнительная (ад-хд). Основная вторичная обмотка I предназначена для питания цепей измерений и релейной защиты. Основная вторичная обмотка II предназначена для питания цепей измерения. Дополнительная обмотка предназначена для питания цепей релейной защиты.

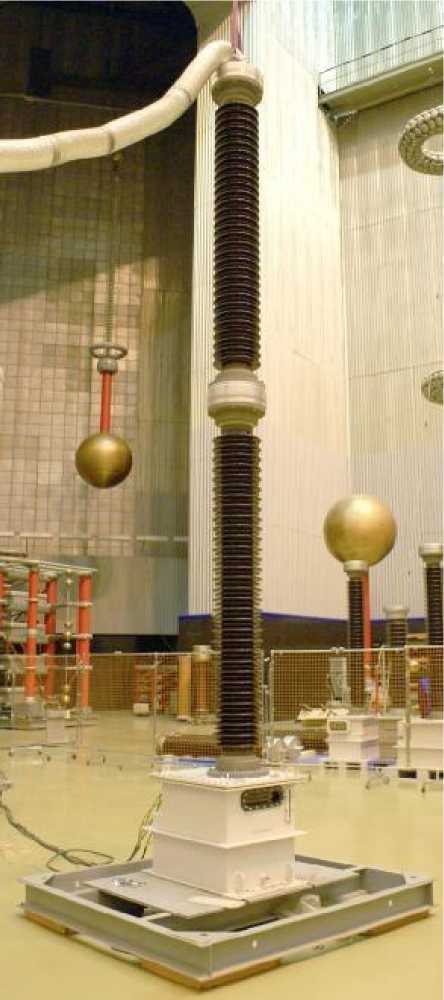

Общий вид трансформаторов напряжения НДЕ-М-500 представлен на рисунке 1.
Рисунок 1 - Общий вид трансформаторов напряжения НДЕ-М-500
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значения |
|
Номинальное первичное напряжение, кВ |
500/\3 |
|
Наибольшее рабочее напряжение, кВ |
525/V3 |
|
Номинальная частота, Гц |
50 |
|
Количество вторичных обмоток: - основных: - дополнительных: |
1 или 2 1 |
Продолжение таблицы 1
|
Наименование характеристики |
Значения |
|
Номинальные вторичные напряжения, В: - основной вторичной обмотки I - основной вторичной обмотки II - дополнительной вторичной обмотки |
100/\3; 100/\3; 100 |
|
Класс точности/нагрузка, В^ А Для трансформатора с двумя вторичными обмотками: - основной вторичной обмотки - дополнительной вторичной обмотки Для трансформатора с тремя вторичными обмотками: - основной вторичной обмотки I - основной вторичной обмотки II - дополнительной вторичной обмотки |
0,2/200; 0,5/300; 1,0/500; 3,0/1000; 3P/1000; 6P/1000 3P/600; 6P/600 0,2/150; 0,5/300; 1,0/500; 3,0/1000; 3P/1000 0,2/50 3P/600; 6P/600 |
|
Предельная мощность, В^А |
1600 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -50 до +45 (У1 по ГОСТ 15150-69) |
|
Категория размещения и климатическое исполнение по ГОСТ 15150-69 |
У1 |
|
Масса, кг, не более |
1425 |
|
Габаритные размеры трансформаторов, мм, не более | |
|
- высота |
5500 |
|
- ширина |
634 |
|
- длина |
973 |
|
Средняя наработка на отказ, ч |
400000 |
|
Средний срок службы, лет |
30 |
Знак утверждения типа
наносится на табличку трансформаторов методом лазерной гравировки и на эксплуатационную документацию типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения |
НДЕ-М-500 |
1 шт. |
|
Паспорт трансформатора |
БТЛИ.670112.225 ПС |
1 экз. |
|
Паспорт емкостного делителя |
- |
1 экз. |
|
Руководство по эксплуатации трансформатора |
БТЛИ.670112.227 РЭ |
1 экз. |
|
Руководство по эксплуатации емкостного делителя |
- |
1 экз. |
|
Монтажный чертеж трансформатора |
БТЛИ.671257.007 МЧ |
1 экз. |
Поверка
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- делитель напряжения измерительный стационарный WMC 200/700 (регистрационный номер в Федеральном информационном фонде 43321-09);
- мост переменного тока высоковольтный автоматический СА7100-2 (регистрационный номер в Федеральном информационном фонде 21884-08);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится в паспорт или на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
ТУ 3414-008-49890270-2003 Трансформаторы напряжения серии НДЕ с масляным емко
стным делителем. Технические условия
