Трансформаторы тока ТФНД-110МII
| Номер в ГРСИ РФ: | 60194-15 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "Свердловский завод трансформаторов тока" (СЗТТ), г.Екатеринбург |
Трансформаторы тока ТДУ-110 предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в электрических установках переменного тока частотой 50 Гц.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 60194-15 | |||||||||||||||||||||
| Наименование | Трансформаторы тока | |||||||||||||||||||||
| Модель | ТФНД-110МII | |||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 9f419042-a5db-7386-813f-51e51bf29051 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
ПО "Запорожтрансформатор", Украина, г.Запорожье
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 82 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
60194-15: Описание типа
2015-60194-15.pdf
|
Скачать | 149.7 КБ | |
|
60194-15: Методика поверки
2022-mp60194-15.pdf
|
Скачать | 68.3 КБ |
Описание типа
Назначение
Трансформаторы тока ТФНД-110М11 предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в электрических установках переменного тока частотой 50 Гц.
Описание
Трансформаторы тока ТФНД-110М11 изготовлены в период с 1961 г. по 1983 г. (далее -трансформаторы) и являются однофазными трансформаторами, состоящими из первичной и вторичной обмоток, помещенных в фарфоровую покрышку, заполненную трансформаторным маслом. В качестве маслорасширителя используется верхняя часть фарфоровой покрышки. Колебания уровня масла контролируют с помощью маслоуказателя, установленного в верхней части крышки. Основание трансформаторов представляет собой металлический сварной цоколь, с одной стороны которого расположена клеммная коробка.
Крепление фарфоровой покрышки к основанию механическое.
Общий вид трансформаторов тока ТФНД-110М11 показан на рисунке 1.
Принцип действия трансформаторов основан на явлении электромагнитной индукции переменного тока.

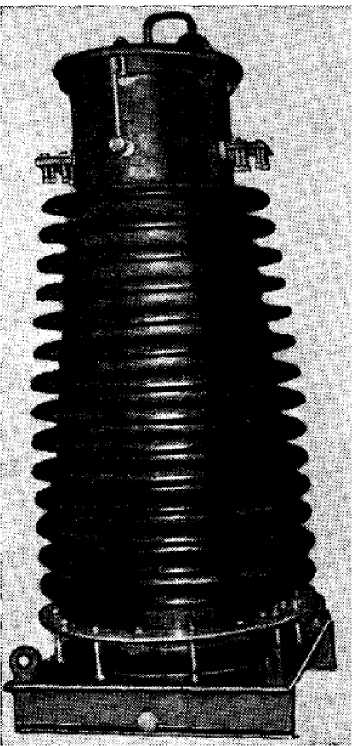

Рисунок 1 - Фотографии общего вида трансформаторов тока ТФНД-110М11
Технические характеристики
Основные метрологические и технические характеристики трансформаторов тока ТФНД-110МП приведены в таблице 1.
Таблица 1 - Основные метрологические и технические характеристики трансформаторов тока
ТФНД-110МИ
|
Параметр |
Значение | |
|
Заводской номер |
6665, 6646, 6886 |
6914, 6915, 6888 |
|
Номинальный первичный ток 11ном., А |
1000 |
2000 |
|
Номинальный вторичный ток 12ном., А |
1 | |
|
Номинальное напряжение ином., кВ |
110 | |
|
Наибольшее рабочее напряжение, кВ |
126 | |
|
Класс точности обмоток для измерения |
0,5 | |
|
Номинальные вторичные нагрузки обмотки для цепей измерения SHOm., В-А |
20 | |
|
Номинальный коэффициент безопасности приборов КБном |
5 | |
|
Номинальная частота fH0M., Гц |
50 | |
|
Г абаритные размеры (длина х ширина х высота), мм |
652 х 620 х 1480 | |
|
Диапазон рабочих температур, ° С |
от минус 40 до 40 | |
Знак утверждения типа
Знак утверждения типа наносят на титульный лист паспорта типографским способом.
Комплектность
В комплект поставки входят:
1. Трансформаторы тока ТФНД-110МП в количестве 6 шт. (заводские номера: 6665, 6646, 6886, 6914, 6915, 6888);
2. Паспорт - 6 экз.
Поверка
осуществляется в соответствии с ГОСТ 8.217-2003 “ГСИ. Трансформаторы тока. Методика поверки”.
Перечень основных средств, применяемых при поверке, приведен в таблице 2.
Таблица 2
|
Тип прибора |
Основные метрологические характеристики |
|
Трансформатор тока измерительный лабораторный ТТИ-5000.5 (Госреестр № 27007-04) |
Номинальные значения первичного тока, А: от 5 до 5000. Класс точности: 0,05. |
Окончание таблицы 2
|
Тип прибора |
Основные метрологические характеристики |
|
Прибор сравнения КНТ-03 (Госреестр № 24719-03) |
Пределы измерения токовой погрешности 1), %: ± 19,99. Пределы допускаемой абсолютной погрешности измерения токовой погрешности поверяемого трансформатора, %: ± (0,1 + 0,05-A2)). Пределы измерения угловой погрешности поверяемого трансформатора, ': ± 199,9. Пределы допускаемой абсолютной погрешности измерения угловой погрешности поверяемого трансформатора, ': ± (0,1 + 0,03 - A 2)). |
|
Примечания: 1) Прибор измеряет относительную разность вторичных токов эталонного и поверяемого трансформаторов, принимаемую за погрешность последнего согласно ГОСТ 18685-73; 2) А - значение измеряемой токовой погрешности или угловой погрешности поверяемого трансформатора. | |
Сведения о методах измерений
Методы измерений с помощью трансформаторов тока ТФНД-110МП указаны в паспорте.
Нормативные документы
1 ГОСТ 7746-2001”Трансформаторы тока. Общие технические условия”.
2 ГОСТ 8.217-2003 “ГСИ. Трансформаторы тока. Методика поверки”.
Рекомендации к применению
- осуществление торговли.
