Счётчики газа объёмные диафрагменные ВК-G (далее - счётчик) предназначены для измерений объёма природного, нефтяного и других сухих неагрессивных газов, а также газовой фазы сжиженных углеводородных газов (СУГ) (далее - газы).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 60295-15 |
| Действует | по 18.02.2030 |
| Наименование | Счетчики газа объемные диафрагменные |
| Модель | ВК-G |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 4896c505-0179-61ca-a398-b4053712e294 |
Производитель / Заявитель
ООО «РАСКО Газэлектроника», РОССИЯ, 607220, Нижегородская обл., г. Арзамас, ул. 50 лет ВЛКСМ, д. 8А
Поверка
| Методика поверки / информация о поверке |
ЭРГП.407269.000 И1 Инструкция. ГСИ. Счетчики газа объемные диафрагменные ВК-G и ВК-GT. Методика поверки
ГОСТ 8.324-2002 ГСИ. Счетчика газа. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
10 лет
|
| Зарегистрировано поверок |
594389
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 593978 (100%) |
| Неуспешных поверок (СИ непригодно) | 411 (0 %) |
| Актуальность информации | 09.09.2026 |
Поверители
Скачать
|
60295-15: Описание типа
2023-60295-15.pdf
|
Скачать | 445.5 КБ | |
|
60295-15: Методика поверки
2022-mp60295-15.pdf
Файл устарел
|
Скачать | 431.8 КБ | |
|
60295-15: Описание типа
2026-60295-15.pdf
|
Скачать | 75.2 КБ | |
|
60295-15: Описание типа
6029-60295-15.pdf
|
Скачать | 113.6 КБ | |
|
60295-15: Описание типа
2026-60295-15-1.pdf
|
Скачать | 244 КБ | |
|
60295-15: Методика поверки
ЭРГП.407269.000 И1
2022-mp60295-15-1.pdf
|
Скачать | 431.8 КБ |
Описание типа
Назначение
Счётчики газа объёмные диафрагменные ВК-G (далее - счётчик) предназначены для измерений объёма природного, нефтяного и других сухих неагрессивных газов, а также газовой фазы сжиженных углеводородных газов (СУГ) (далее - газы).
Описание
Счётчик состоит из корпуса, измерительного механизма, оснащённого измерительными камерами со встроенными мембранами, и отсчётного механизма. Принцип действия счётчика основан на преобразовании поступательного движения мембран во вращательное, которое через редуктор и муфту передаётся на отсчётный механизм. Показания отсчетного механизма отградуированы в кубических метрах. Счётчик оснащён устройством, препятствующим обратному ходу отсчётного механизма. Счетчик выпускается с левым и правым направлениями потока газа.
К счётчику может быть подключен низкочастотный датчик импульсов IN-Z6__ для дистанционной передачи информации.
Отсчётный механизм счётчика может быть выполнен в следующих вариантах:
- восьми разрядный механический;
- механический с Чеккером.
Счетчики могут иметь исполнение с повышенной точностью, которое дополнительно маркируется индексом «Н».
Общий вид счетчика представлен на рисунке 1. Пломбировку от несанкционированного доступа осуществляют нанесением знака поверки давлением клейма на свинцовую (пластмассовую) пломбу. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
а) исполнение с б) исполнение с непрозрачным корпусом отсчетного
прозрачным корпусом механизма
отсчетного механизма

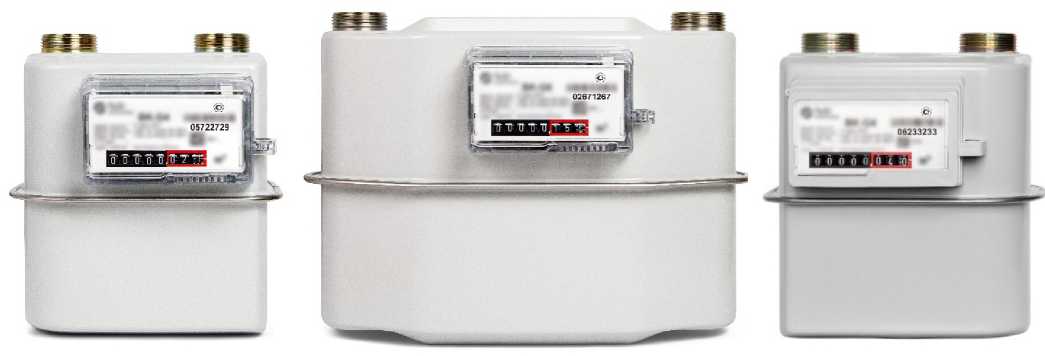

Рисунок 1 - Общий вид
Рисунок 2 - Схема пломбировки
Знак поверки наносится в соответствии со схемой, приведенной на рисунке 2, а также в паспорте и (или) свидетельстве о поверке.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Технические характеристики |
Типоразмер счётчика | |||
|
G1,6 |
G2,5 |
G4 |
G6 | |
|
Объемный расход газа, м3/ч: - максимальный (Qm^c) - номинальный (Q№m) - минимальный (Qmhb) |
2,5 1,6 0,016 |
4 2,5 0,025 |
6 4 0,04 |
10 6 0,06 |
|
Порог чувствительности, м3/ч |
0,0032 |
0,005 |
0,008 |
0,008 |
|
Пределы допускаемой относительной погрешности при измерении объема газа, %, не более: - при Qмин< Q < 0,1 Q™ - 0,1 Q^m. < Q < Qmh^ |
±3 (±2,1 исполнение «Н») ±1,5 | |||
|
Таблица 2 - Основные технические ха |
рактеристики | |||
|
Технические характеристики |
Типоразмер счётчика | |||
|
G1,6 |
G2,5 |
G4 |
G6 | |
|
Измеряемая среда |
природный, нефтяной и другие сухие неагрессивные газы, а также газовая фаза СУГ | |||
|
Максимальное рабочее давление, кПа, не более |
50 | |||
|
Максимально допустимое давление внутри корпуса, кПа, не более |
100 | |||
|
Технические характеристики |
Типоразмер счётчика | |||
|
G1,6 |
G2,5 |
G4 |
G6 | |
|
Потеря давления при расходе Qmuh., Па, не более |
60 | |||
|
Потеря давления при расходе Qмакс., Па, не более |
250 | |||
|
Циклический объём измерительных камер счётчиков V, дм3 |
1,2 |
1,2/2 |
2 | |
|
Цена деления младшего разряда отсчётного механизма счётчика, дм3 |
0,2 | |||
|
Ёмкость отсчётного механизма счётчика, дм3 |
99999,999 | |||
|
Температура рабочей среды, °С |
от -30 до +50 | |||
|
Температура окружающей среды, °С |
от -40 до +60 | |||
|
Присоединительная резьба, дюйм |
1 % | |||
|
Г абаритные размеры, мм, не более |
195x212x155 |
195x212x155/ 329x241x167 |
329x241x167/ 329x250x167 | |
|
Расстояние между осями присоединительных штуцеров, мм |
110 |
110/250 |
250/200 | |
|
Масса, кг, не более |
1,9 |
1,9/3,2 |
3,5 | |
|
Средний срок службы, лет Наработка до отказа, ч |
24 40000 | |||
Знак утверждения типа
наносится на циферблат отсчётного механизма методом термопечати и на титульный лист эксплуатационной документации типографским способом.
Комплектность
Таблица 3 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Счётчик газа объёмный диафрагменный |
ВК-G |
1 |
|
Паспорт |
_ |
1 |
|
Методика поверки |
ЭРГП.407269.000И1 |
1* |
|
Комплект монтажных частей |
_ |
1* |
|
* поставляется по заказу | ||
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические требования;
Приказ Росстандарта от 29 декабря 2018 г. № 2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
ЭРГП.407269.000 ТУ «Счётчики газа объёмные диафрагменные ВК-G. Технические условия».
