Датчики "Кварц ТМ"
| Номер в ГРСИ РФ: | 60411-15 |
|---|---|
| Производитель / заявитель: | ЦНИИ РТК, г.С.-Петербург |
Датчики «Кварц ТМ» (далее - Кварц ТМ) предназначены для измерений давления и температуры в гермоотсеках (ГО) и выдачи сигналов в систему телеметрии или в наземную аппаратуру.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 60411-15 |
| Действует | по 28.02.2030 |
| Наименование | Датчики |
| Модель | "Кварц ТМ" |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 759b77c5-0466-c167-f115-93a644fe4218 |
Производитель / Заявитель
Федеральное государственное автономное научное учреждение «Центральный научно-исследовательский и опытно-конструкторский институт робототехники и технической кибернетики» (ЦНИИ РТК), г. Санкт-Петербург
Поверка
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
60411-15: Описание типа
2025-60411-15.pdf
|
Скачать | 149.5 КБ | |
|
60411-15: Методика поверки
2022-mp60411-15.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Датчики «Кварц ТМ» (далее - Кварц ТМ) предназначены для измерений давления и температуры в гермоотсеках (ГО) и выдачи сигналов в систему телеметрии или в наземную аппаратуру.
Описание
Принцип действия Кварц ТМ основан на пропорциональной зависимости частоты собственных колебаний чувствительных элементов от измеряемых значений давления и температуры.
Конструктивно Кварц ТМ состоит из следующих составных частей: блок обработки и преобразования сигналов (далее - БОПС); преобразователь первичный «Кварц ПП» (далее -ПП);
кабель сигнальный.
ПП закреплен на корпусе БОПС. Электрически они соединены кабелем сигнальным. На передней панели БОПС кроме соединителя для подключения ПП установлены соединители для подключения к системе питания, системе телеметрии и КПА «Кварц Н».

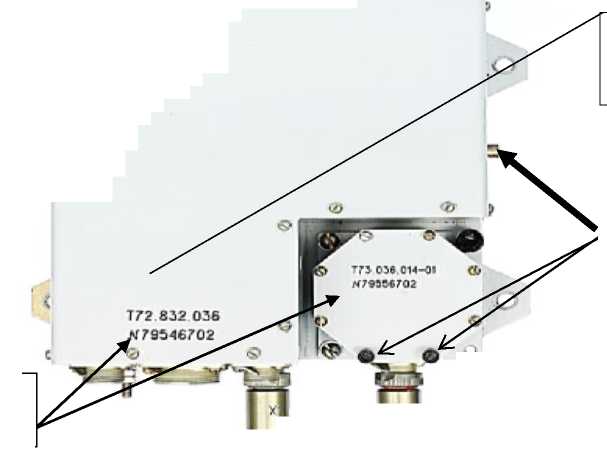

Внешний вид и схема пломбировки Кварц ТМ от несанкционированного доступа, обозначение места нанесения знака утверждения типа и заводского номера представлены на рисунке 1.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится на крышку корпуса Кварц ТМ методом гравировки. Формат нанесения заводского номера цифровой.
Нанесение знака поверки на корпус Кварц ТМ не предусмотрено.
|
s' 'Я > Вк> ТГ» 0Э« 0U-O1 <ь «79ЭМГО2 sXX < х^х Т72 832 036 Х'Х X 79346702^^^° К ,Х^1Х С f _^Х^ ® Ф Q и Место нанесения Z^X^ I x l Р я заводского номера 1 _J 1 1 |
Место нанесения знака утверждения типа Место пломбирования от несанкционированного доступа |
Рисунок 1 - Внешний вид и схема пломбировки Кварц ТМ от несанкционированного доступа, обозначение места нанесения знака утверждения типа и заводского номера
Программное обеспечение
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Cal_041.bin |
|
Номер версии (идентификационный номер) ПО |
v.1.21.0.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
447FFAA21FDEC481EE020AAD1F4A3E3E |
|
Алгоритм вычисления цифрового идентификатора |
MD5 |
Влияние метрологически значимой части ПО на метрологические характеристики Кварц ТМ не выходит за пределы согласованного допуска.
Метрологически значимая часть ПО Кварц ТМ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.
Конструкция Кварц ТМ исключает возможность несанкционированного влияния на ПО Кварц ТМ и измерительную информацию. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений абсолютного давления, кПа (мм рт. ст.) |
от 88 до 137,5 (от 660 до 1030) |
|
Диапазон измерений температуры, °С |
от 5 до 35 |
|
Пределы допускаемой приведенной к верхнему пределу (ВП) погрешности измерений абсолютного давления, % |
±0,033 |
|
Пределы допускаемой приведенной к ВП погрешности измерений температуры, % |
±0,55 |
|
Пределы допускаемой приведенной к ВП погрешности определения давления, пересчитанного к температуре среды 20 °С, % |
±0,1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания от бортовой сети постоянного тока, В |
от 24 до 31 |
|
Потребляемая мощность, Вт, не более |
5 |
|
Габаритные размеры, мм, не более - длина |
167 |
|
- ширина |
213 |
|
- высота |
58 |
|
Масса, кг, не более |
1,0 |
|
Рабочие условия эксплуатации в гермоотсеках: - температура рабочей среды (азот), °С |
от 5 до 35 |
|
- давление рабочей среды (азот), кПа |
от 88 до 137,5 |
Знак утверждения типа
наносится на кожух Кварц ТМ любым технологическим способом, обеспечивающим чёткое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость изображения знака в течение установленного срока службы Кварц ТМ, и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплект поставки Кварц ТМ
|
Наименование, тип |
Обозначение |
Количество на комплект |
|
Датчик «Кварц ТМ» |
Т72.832.036 |
1 |
|
Руководство по эксплуатации |
Т72.832.036РЭ |
1 |
|
Методика поверки |
- |
1 |
|
Формуляр |
Т72.832.036 ФО |
1 |
|
Датчик «Кварц ТМ». Градуировочные коэффициенты |
- |
1 CD |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа Т72.832.036 РЭ «Датчик «Кварц ТМ». Руководство по эксплуатации».
Нормативные документы
Т72.832.036 ТУ Датчики «Кварц ТМ». Технические условия.
