Манометры дифференциальные показывающие 1502DG
| Номер в ГРСИ РФ: | 60422-15 |
|---|---|
| Категория: | Манометры |
| Производитель / заявитель: | Фирма "Orange Research, Inc.", США |
| 60422-15: Описание типа СИ | Скачать | 78.5 КБ |
Манометры дифференциальные показывающие 1502DG (далее - манометры) предназначены для измерений разности давлений смазочного масла на газотурбинной электростанции «Новоуренгойского газохимического комплекса».
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 60422-15 |
| Наименование | Манометры дифференциальные показывающие |
| Модель | 1502DG |
| Срок свидетельства (Или заводской номер) | на 6 шт. с зав.№ 11PDI-6106, 12PDI-6106, 11PDI-6107, 12PDI-6107, 11PDI-6149, 12PDI-6149 |
Производитель / Заявитель
Фирма "Orange Research, Inc.", США
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 10 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 10 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 60422-15: Описание типа СИ | Скачать | 78.5 КБ |
Описание типа
Назначение
Манометры дифференциальные показывающие 1502DG (далее - манометры) предназначены для измерений разности давлений смазочного масла на газотурбинной электростанции «Новоуренгойского газохимического комплекса».
Описание
Принцип действия манометров основан на использовании зависимости между измеренной разностью давлений и упругой деформацией чувствительного элемента (мембраны).
Под воздействием измеряемой разности давлений, которые подаются на обе стороны мембраны через штуцеры измерительных камер манометра, мембрана деформируется, и ее прогиб с помощью передаточного механизма преобразуется в угловое перемещение показывающей стрелки относительно шкалы циферблата манометра.
Внешний вид манометра приведен на рисунке 1.
Таблица 1

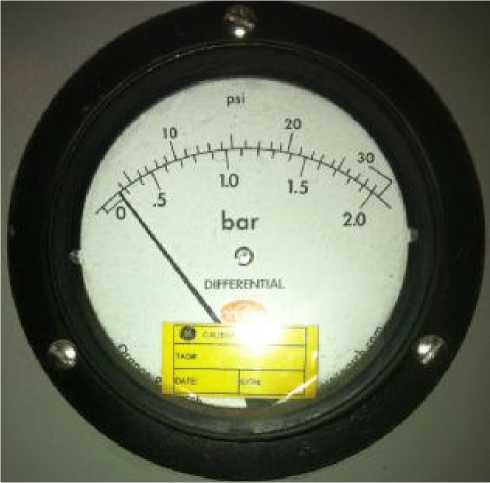

Рисунок 1. Манометр дифференциальный показывающий 1502DG.
Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазоны измерений давления: - psi (МПа) - бар |
от 0 до 30 (от 0 до 0,2) от 0 до 2(1) |
|
Пределы допускаемой основной приведенной погрешности, % |
± 3 |
|
Вариация, % |
3 |
|
Максимальное рабочее давление, МПа |
20 |
|
Максимальная рабочая температура, °С |
93 |
|
Температура окружающей среды, °С |
от 0 до плюс 93 |
|
Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха, %/ 10° C |
± 1 |
|
Г абаритные размеры (диаметр), мм |
114,3 |
Примечание:
(1) диапазон измерений от 0 до 2 бар равен диапазону от 0 до 0,2 МПа соответственно.
Знак утверждения типа
Знак утверждения типа наносится на корпус манометра и на титульный лист паспорта типографским способом.
Комплектность
Манометр дифференциальный показывающий 1502DG
6 шт;
6 экз.
Паспорт
Поверка
осуществляется в соответствии с МИ 2124-90 «Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
- манометр образцовый грузопоршневой МП-2,5, ВПИ 250 кПа, ПГ ±0,01 %.
Сведения о методах измерений
приведены в соответствующем разделе паспорта на манометр дифференциальный показывающий 1502DG.
Нормативные документы
1. ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия.
2. ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
3. Техническая документация «Orange Research, Inc.», США.
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта, находящегося на территории «Новоуренгойского газохимического комплекса».
