Счетчики жидкости ДЕБИТ
| Номер в ГРСИ РФ: | 60437-15 |
|---|---|
| Категория: | Счетчики жидкости |
| Производитель / заявитель: | ООО Торгово-промышленная корпорация "Курзан МЕДИА", г.Набережные Челны |
Счетчики жидкости ДЕБИТ предназначены для измерений объема жидкости, протекающей в трубопроводе.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 60437-15 |
| Действует | по 14.04.2020 |
| Наименование | Счетчики жидкости |
| Модель | ДЕБИТ |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 1c7f027d-70de-f601-f1c0-05ce4067e07e |
Производитель / Заявитель
ООО Торгово-промышленная корпорация "Курзан МЕДИА", г.Набережные Челны
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
1859
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1809 (97%) |
| Неуспешных поверок (СИ непригодно) | 50 (3 %) |
| Актуальность информации | 26.12.2025 |
Поверители
Скачать
|
60437-15: Описание типа
2016-60437-15.pdf
|
Скачать | 137.3 КБ | |
|
60437-15: Методика поверки
2022-mp60437-15.pdf
|
Скачать | 576.3 КБ |
Описание типа
Назначение
Счетчики жидкости ДЕБИТ предназначены для измерений объема жидкости протекающей в трубопроводе.
Описание
Принцип действия счетчиков жидкости ДЕБИТ основан на измерении числа оборотов турбины, вращающейся со скоростью пропорциональной расходу жидкости протекающей в трубопроводе.
Счетчики жидкости ДЕБИТ состоят из турбинного преобразователя расхода, корпуса и хомутового соединения.
Турбинный преобразователь расхода состоит из турбины, четырехполюсного постоянного магнита, обтекателя, экрана и преобразователя электронного. Турбинный преобразователь расхода крепится к корпусу с помощью хомутового соединения.
Преобразователь электронный состоит из датчика Холла, установленного в зоне действия поля магнита, электронной платы управления, дисплея, клавиш, а также платы клеммников для подачи напряжения питания и выдачи импульсного сигнала на внешнее устройство. Преобразователь электронный размещен внутри взрывонепроницаемой оболочке. Клавиши, предназначенные для установки коэффициента преобразования, после градуировки закрываются крышкой, которая пломбируется с целью предотвращения несанкционированного доступа к электронному преобразователю. Кнопка «Сброс», расположенная на лицевой части, предназначена для обнуления показаний объема на блоке индикации, предназначенного для осуществления замеров в ручном режиме. Сброс производится приближением к ней магнита, закрепленного к корпусу на тросике.
Вращающаяся турбина с магнитом создает переменное магнитное поле, которое преобразуется датчиком Холла в импульсы напряжения. Полученные импульсы преобразуются в показания объема. Съем показаний со счетчика осуществляется по индикатору дисплея в единицах объема и по подключенному к счетчику внешнему устройству.

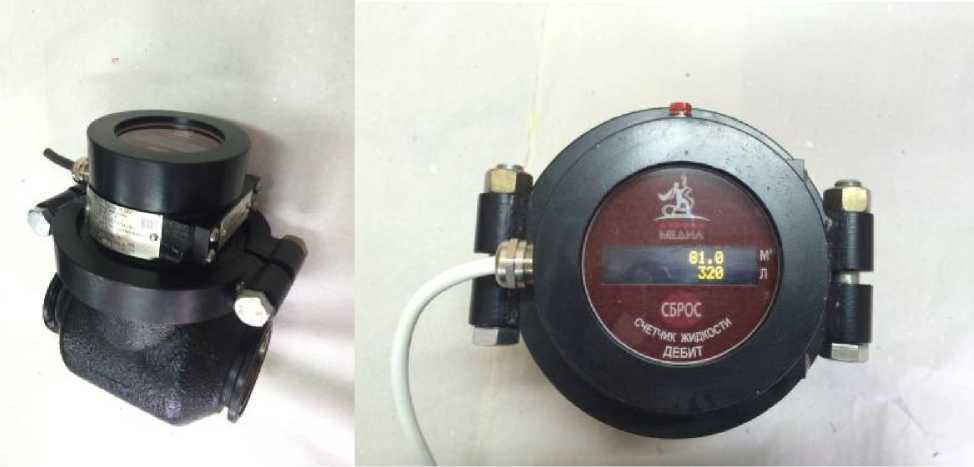

Общий вид счетчиков жидкости ДЕБИТ приведен на рисунке 1.
Рисунок 1 - Общий вид счетчиков жидкости ДЕБИТ
Пломбирование счетчиков жидкости ДЕБИТ осуществляется с помощью наклейки-стикера. Место пломбирования счетчиков жидкости ДЕБИТ приведено на рисунке 2.
Рисунок 2 - Место пломбирования счетчиков жидкости ДЕБИТ
Программное обеспечение
является встроенным.
После включения питания встроенное программное обеспечение проводит ряд самоди-агностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение счетчиков жидкости ДЕБИТ предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений и их вывода на устройства индикации.
Идентификационные данные программного обеспечения счетчиков жидкости ДЕБИТ приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
KM.Counter.Exd |
|
Номер версии (идентификационный номер) ПО |
1.0.3 |
|
Цифровой идентификатор ПО |
44633 (0xAE59) |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-16 CCITT |
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014. В счетчиках жидкости ДЕБИТ предусмотрена надежная защита от несанкционированных вмешательств. Предусмотрено механическое опломбирование счетчиков жидкости ДЕБИТ.
Метрологические и технические характеристики представлены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики | |
|
1 |
2 |
3 |
|
Номинальный диаметр |
DN 50 |
DN 80 |
|
Расход жидкости: наименьший, днаим , м3/ч наибольший, днаиб ,м3/ч |
6 30 |
15 75 |
Продолжение таблицы 2
|
1 |
2 |
3 |
|
Пределы допускаемой относительной погрешности, % |
±1,5 | |
|
Измеряемая среда |
жидкость | |
|
Параметры измеряемой среды: - кинематическая вязкость, м2/с - содержание парафина, %, не более - содержание сернистых соединений, %, не более - количество механических примесей, мг/л, не более - размер частиц механических примесей, мм, не более |
от 1М0-6 до 120М0-6 10 3 3000 5 | |
|
Температура измеряемой среды, оС: |
от +5 до +95 | |
|
Максимальное рабочее давление измеряемой среды, МПа, не более |
4; 6,3 | |
|
Потеря давления, МПа, не более |
0,05 | |
|
Цена деления показаний основной строки индикации, м3 |
0,1 | |
|
Цена деления показаний строки индикации ручного замера, м3 |
0,001 | |
|
Величина (цена) одного импульса на кабельном разъеме, м3 |
0,05 | |
|
Группа исполнения по ГОСТ 52931-2008: - по устойчивости к воздействию синусоидальной вибрации: - по устойчивости к воздействию температуры и влажности окружающего воздуха: |
L3 B4 | |
|
Масса, кг, не более |
19 |
21 |
|
Г абаритные размеры, мм, не более |
220x175x285 |
220x175x305 |
|
Напряжение питания, В, |
от 10 до 36 | |
|
Потребляемая мощность, Вт, не более |
0,3 | |
|
Условия эксплуатации: - температура окружающего воздуха, оС - относительная влажность окружающего воздуха, %, не более - атмосферное давление, кПа |
от -45 до +70 95 от 84 до 107 | |
|
Средняя наработка на отказ, ч, не менее |
36000 | |
|
Средний срок службы, лет, не менее |
8 | |
|
Степень защиты |
IP64 | |
|
Маркировка взрывозащиты по ГОСТ Р 51330.0 и ГОСТ 31441.1 в зависимости от температуры рабочей жидкости |
от +5°С до + 70°С - 1ExdIIAT6 и II Gb c T6 от +5°С до + 95°С -1ExdIIAТ5 и II Gb c Т5 | |
Знак утверждения типа
наносится на маркировочную табличку, закрепленную на счетчике, фотохимическим способом и в верхнюю часть слева титульных листов эксплуатационной документации типографским способом.
Комплектность
Комплектность счетчиков жидкости ДЕБИТ представлена в таблице 3.
Таблица 3
|
Наименование |
Количество |
Примечание |
|
1 |
2 |
3 |
|
Счетчик жидкости ДЕБИТ |
1 шт. | |
|
Паспорт |
1 экз. | |
|
Руководство по эксплуатации |
1 экз. |
в соответствии с заказом |
|
Комплект монтажных частей |
1 шт. |
в соответствии с заказом |
|
Комплект запасных частей |
1 шт. |
в соответствии с заказом |
|
Методика поверки |
1 экз. |
в соответствии с заказом |
Поверка
осуществляется по документу МП 0216-1-2014 «Инструкция. ГСИ. Счетчики жидкости ДЕБИТ. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР» 29.12.2014 г.
Основные средства поверки:
- рабочий эталон единиц объема и объемного расхода 2-го разряда в диапазоне значений от 6 до 75 м3/ч, пределы допускаемой относительной погрешности при измерении объема и объемного расхода равны ±0,5 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости
ГОСТ 8.374-2013 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости
ТУ 4213-012-57251704-2014 Счетчики жидкости ДЕБИТ. Технические условия
