Газоанализаторы кислорода ГК
| Номер в ГРСИ РФ: | 60563-15 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ЗАО ИНПК "Русские Энергетические Технологии", г.Москва |
Газоанализаторы кислорода ГК (в дальнейшем - газоанализаторы), предназначены для непрерывных дистанционных беспробоотборных измерений объемной доли кислорода в воздухе рабочей зоны.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 60563-15 |
| Действует | по 06.05.2030 |
| Наименование | Газоанализаторы кислорода |
| Модель | ГК |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 60a49377-eadd-c317-20fd-b095402b808f |
Производитель / Заявитель
Общество с ограниченной ответственностью Инвестиционная Научно-Производственная Компания «Русские Энергетические Технологии» (ООО ИНПК «РЭТ»), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 03.05.2026 |
Поверители
Скачать
|
60563-15: Описание типа
2025-60563-15.pdf
|
Скачать | 459.1 КБ | |
|
60563-15: Методика поверки
2018-mp60563-15.pdf
|
Скачать | 463.7 КБ |
Описание типа
Назначение
Газоанализаторы кислорода ГК (далее - газоанализаторы) предназначены для непрерывных дистанционных беспробоотборных измерений объемной доли кислорода в воздухе рабочей зоны.
Описание
Принцип действия чувствительного элемента датчика основан на изменении ЭДС твердоэлектролитной гальванической ячейки в зависимости от парциального давления кислорода в окружающей датчик атмосфере.
Конструктивно газоанализатор состоит из датчика, измерительного блока и соединительной коробки (или соединительных втулок). Датчик газоанализатора имеет стальной корпус, на который намотан кабельный нагреватель, внутри него установлена термопара.
В корпусе датчика размещена гальваническая ячейка и катализатор окисления водорода. Оболочка этого отделения образована стенками корпуса и двумя сетчатыми огнепреградителями. Пространство между корпусом и внешним защитным кожухом заполнено теплоизолятором. Сигнал с датчика по кабелю через соединительную коробку или соединительные втулки передается на измерительный блок. Внешний вид датчика газоанализатора представлен на рисунке 1.

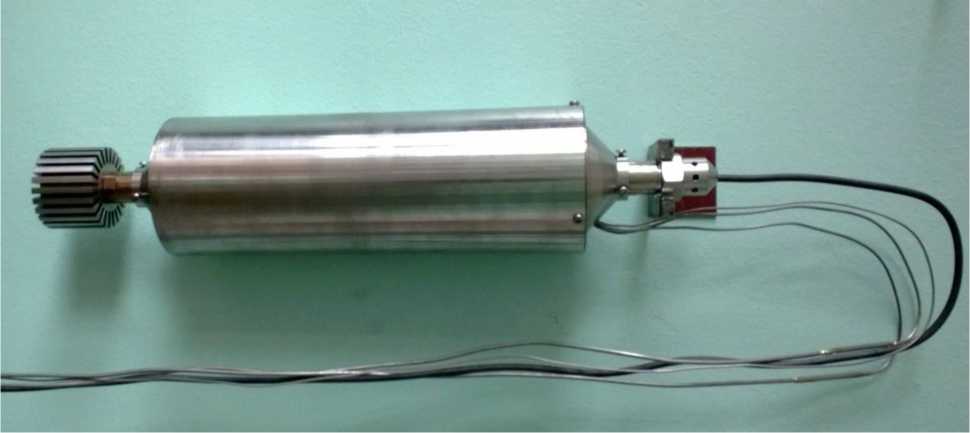

Рисунок 1 - Внешний вид датчика газоанализатора
Напряжение питания для нагревателя датчика подается с измерительного блока.
Измерительный блок состоит из корпуса в виде несущего каркаса с кожухом. Внутри корпуса установлены электронные платы. На лицевой панели имеется цифровой светодиодный индикатор, кнопки и переключатели управления. На задней панели установлены электрические разъемы и предохранители.
Газоанализатор выпускается в двух модификациях АРТН.421111.304 и АРТН 421111.304-01, отличающиеся метрологическими характеристиками, обусловленными наличием в своем составе датчиков кислорода АРТН.421111.304 и АРТН 421111.304-01 соответственно.
Внешний вид измерительного блока газоанализатора с указанием мест нанесения знака утверждения типа и пломбирования от несанкционированного доступа представлен на рисунках 2 и 3.
СОМ 2
СОМ 1
THERMOCOUPLE л - Э
V Гк
*038 2014 г
>Р 20 '
BINARY INPUT
Место нанесения знака утверждения типа
Пломбировка от
■несанкционированного доступа

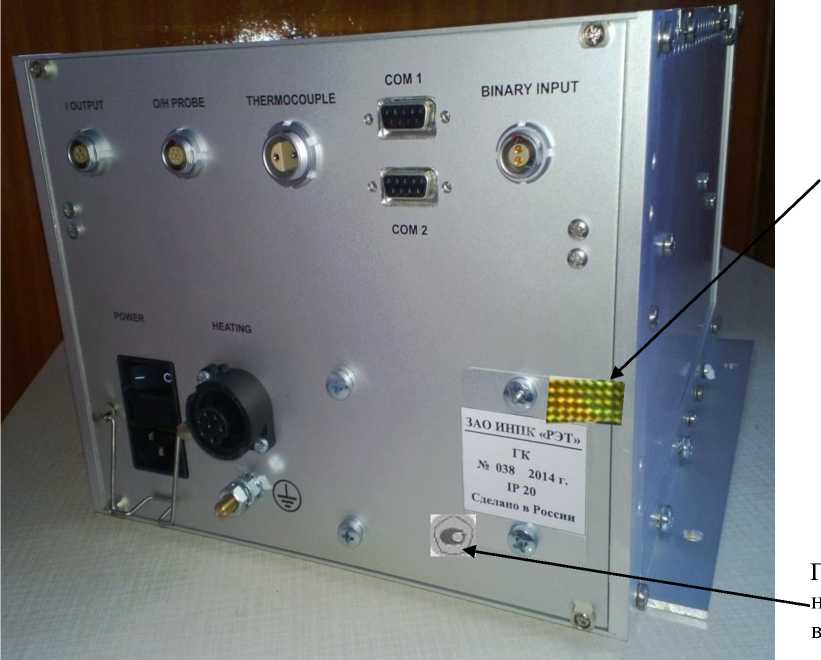

Рисунок 2 - Внешний вид измерительного блока газоанализатора. Вид сзади

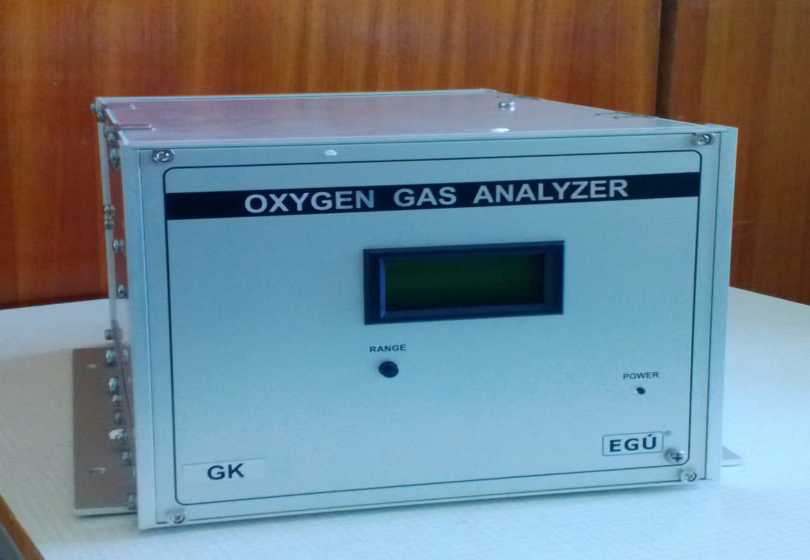

Рисунок 3 - Внешний вид измерительного блока газоанализатора. Вид спереди
Газоанализатор относится к взрывозащищенному электрооборудованию и предназначен для применения во взрывоопасных зонах. Датчик кислорода, входящий в состав газоанализатора, имеет взрывозащитное исполнение вида «е». Измерительный блок предназначен для использования вне взрывоопасной зоны.
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемной доли кислорода, % |
от 0 до 25 |
|
Пределы допускаемой приведенной* погрешности измерений объёмной доли кислорода, %: - модификация АРТН 421111.304 - модификация АРТН 421111.304-01 |
±12 ±6 |
|
* Погрешность приведена к верхнему пределу измерений | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время установления показаний, То,67, с, не более |
120 |
|
Потребляемая мощность, ВА, не более |
300 |
|
Габаритные размеры, мм, не более: - измерительного блока: - ширина - высота - длина - датчика кислородаб - диаметр - высота |
280 180 350 110 510 |
|
Масса, кг, не более: - измерительного блока - датчика кислорода |
10 5 |
|
Рабочие условия эксплуатации: - датчика кислорода АРТН 421111.304: - температура, °С - давление, МПа - относительная влажность, % |
от +20 до +60 от 0,08 до 0,7 от 5 до 100 |
|
- датчика кислорода АРТН 421111.304-01: - температура, °С - давление, МПа - относительная влажность, % - измерительного блока: - температура, °С - относительная влажность, % - давление, кПа |
от +20 до +210 от 0,08 до 0,7 от 5 до 100 от +5 до +60 от 5 до 100 от 84 до 106,7 |
|
Предельные рабочие условия эксплуатации: - датчика кислорода АРТН 421111.304: - температура, °С - длительность, ч - датчика кислорода АРТН 421111.304-01: - температура, °С - длительность, ч |
250 24 250 72 |
|
Маркировка взрывозащиты: - датчика кислорода - соединительной коробки - соединительных втулок |
2Ехе11 (Н2) Х* 2Ехе11 250 ОС 2Ехе11 500 ос |
|
* Знак «Х», стоящий после маркировки взрывозащиты датчика означает, что концентрация водорода в измеряемой паровоздушной среде не должна превышать 0,1 % объемных | |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации газоанализатора типографским способом и непосредственно на заднюю панель измерительного блока прибора методом шелкографии.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор кислорода ГК в составе: |
АРТН.421111.304 или АРТН.421111.304-01 |
1 шт. |
|
- датчик кислорода (первичный измерительный преобразователь) |
АРТН.421111.304 или АРТН.421111.304-01 |
1 шт.* |
|
- измерительный блок (вторичный измерительный преобразователь) |
АРТН.421111.304 |
1 шт. |
|
- соединительная коробка (или комплект соединительных втулок) |
АРТН.301 119.304 (Э091.6996-01.01.05.001 - 003) |
1 шт. |
|
- соединительные кабели |
- |
1 комплект |
|
Паспорт |
АРТН.421100.304 ПС |
1 экз. |
|
Руководство по эксплуатации |
АРТН.421100.304 РЭ |
1 экз. |
|
* Исполнение датчика по согласованию с заказчиком. | ||
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
АРТН 421100.304 ТУ Газоанализатор кислорода ГК. Технические условия.
