Газоанализаторы водорода ГВ-01
| Номер в ГРСИ РФ: | 60564-15 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ЗАО ИНПК "Русские Энергетические Технологии", г.Москва |
Газоанализаторы водорода ГВ-01 (в дальнейшем - газоанализаторы), предназначены для непрерывных дистанционных беспробоотборных измерений объемной доли водорода в воздухе рабочей зоны.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 60564-15 |
| Действует | по 06.05.2030 |
| Наименование | Газоанализаторы водорода |
| Модель | ГВ-01 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 5e9dadb1-6e83-c60d-afef-ca764d6b3e4a |
Производитель / Заявитель
Общество с ограниченной ответственностью Инвестиционная Научно-Производственная Компания «Русские Энергетические Технологии» (ООО ИНПК «РЭТ»), г.Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 180 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 26.04.2026 |
Поверители
Скачать
|
60564-15: Описание типа
2025-60564-15.pdf
|
Скачать | 356.2 КБ | |
|
60564-15: Методика поверки
2021-mp60564-15.pdf
|
Скачать | 431.6 КБ |
Описание типа
Назначение
Газоанализаторы водорода ГВ-01 (в дальнейшем - газоанализаторы), предназначены для непрерывных дистанционных беспробоотборных измерений объемной доли водорода в воздухе рабочей зоны.
Описание
Газоанализаторы состоят из измерительного блока, датчика и соединительной коробки (или соединительных втулок). В газоанализаторах используется датчик, чувствительный элемент которого изготовлен из сплава палладий-серебро. Такой элемент способен поглощать водород из анализируемой газовой смеси и при этом изменять свое электрическое сопротивление. По величине изменения сопротивления чувствительного элемента определяется концентрация водорода в газовой смеси.
Датчики газоанализаторов содержат чувствительный элемент, нагреватель и измеритель температуры нагревателя. Все эти узлы размещаются в стальном корпусе. Сигнал с датчика по кабелю через соединительную коробку или соединительные втулки передается на измерительный блок.
Внешний вид датчика газоанализатора представлен на рисунке 1.

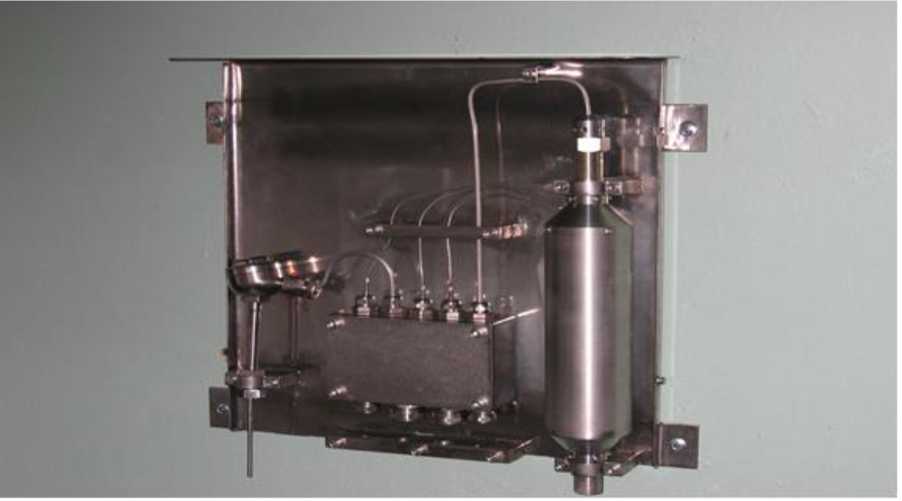

Рисунок 1 - Внешний вид датчика газоанализатора
С измерительного блока подается напряжение питания для нагревателя датчика.
Измерительный блок газоанализатора состоит из корпуса в виде несущего каркаса с кожухом. Внутри корпуса установлены электронные платы. На лицевой панели имеется цифровой светодиодный индикатор, кнопки и переключатели управления. На задней панели установлены электрические разъемы и предохранители.
Внешний вид измерительного блока газоанализатора с указанием мест размещения знака утверждения типа и пломбирования от несанкционированного доступа представлен на рисунках 2 и 3.
Место
нанесения знака утверждения типа
Пломбировка от
несанкционированного доступа_____

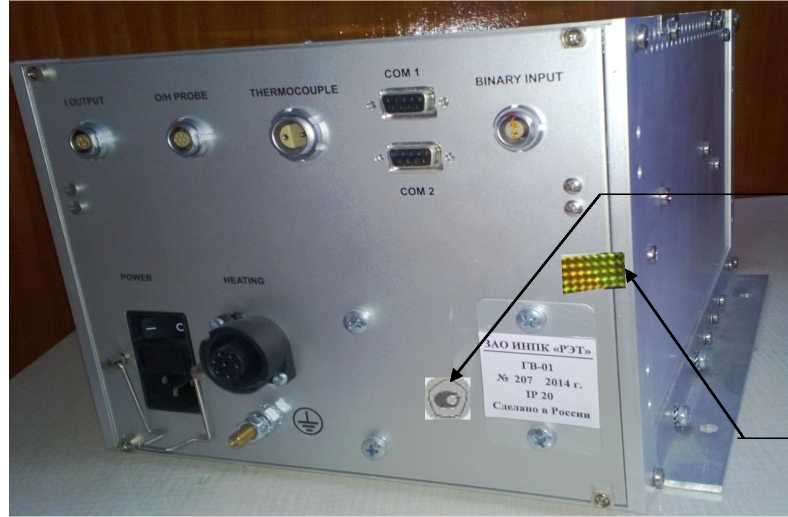

Рисунок 2 - Внешний вид измерительного блока газоанализатора. Вид сзади

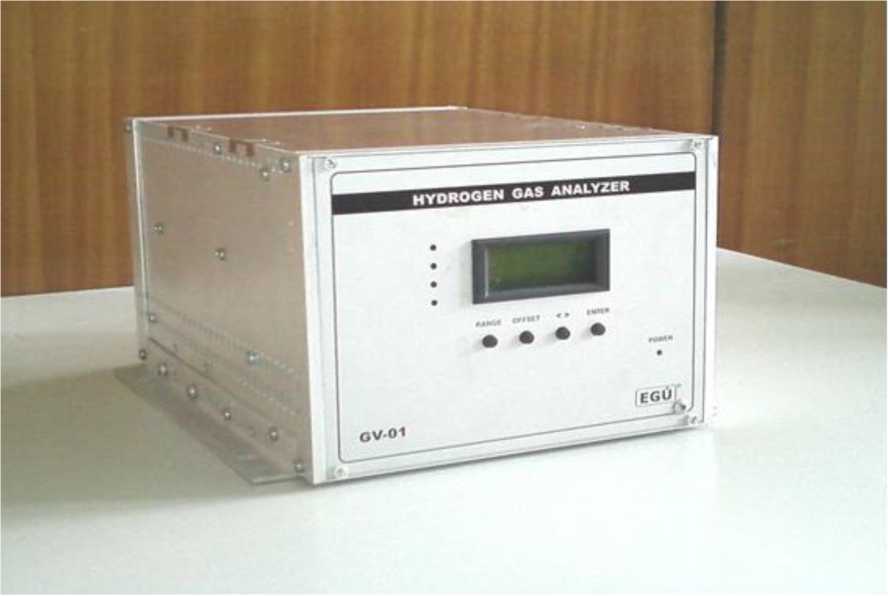

Рисунок 3 - Внешний вид измерительного блока газоанализатора. Вид спереди
Газоанализаторы относятся к взрывозащищенному электрооборудованию и предназначены для применения во взрывоопасных зонах в соответствии с установленной маркировкой взрывозащиты:
- датчик водорода, входящий в состав газоанализаторов, имеет взрывозащитное исполнение вида «е»;
- маркировку взрывозащиты устройств, входящих в состав газоанализатора: для датчика - 2ExеП 500 °С, соединительной коробки - 2ExеП 250 °С, соединительных втулок - 2ExеII 500 °С;
- измерительный блок предназначен для использования вне взрывоопасной зоны.
Технические характеристики
Метрологические и технические характеристики газоанализаторов приведены в таблице 1.
Таблица 1 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
1 Диапазоны измерений объемной доли водорода, % |
от 0 до 5 от 0 до 10 от 0 до 25 от 0 до 100 |
|
2 Пределы допускаемой абсолютной погрешности измерений объёмной доли водорода, %: - первый диапазон (0 - 5) % - второй диапазон (0 - 10) % - третий диапазон (0 - 25) % - четвертый диапазон (0 - 100) % |
± 0,25 ± 0,5 ± 1,25 ± 10,0 |
|
Наименование характеристики |
Значение характеристики |
|
3 Время установления показаний, То,67, с, не более - для диапазонов 1 - 3 |
35 |
|
- для диапазона 4 |
20 |
|
4 Потребляемая мощность, ВА, не более |
130 |
|
5 Габаритные размеры, мм, не более измерительного блока: | |
|
- ширина |
280 |
|
- высота |
180 |
|
- длина |
350 |
|
датчика: | |
|
- высота |
450 |
|
- диаметр |
100 |
|
6 Масса, кг, не более - измерительного блока |
10 |
|
- датчика |
3 |
|
7 Рабочие условия эксплуатации | |
|
датчика: | |
|
- температура, °С |
от 20 до 60 |
|
- давление, МПа |
от 0,08 до 0,7 |
|
- относительная влажность, % |
от 5 до 100 |
|
измерительного блока: - температура, °С |
от 5 до 60 |
|
- относительная влажность, % |
от 5 до 100 |
|
- давление, кПа |
от 84 до 106,7 |
|
8 Предельные условия эксплуатации датчика: - температура, °С |
до 250 |
|
- длительность, ч |
до 24 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации газоанализатора типографским способом и непосредственно на прибор измерительного блока газоанализатора методом шелкографии.
Комплектность
Комплект поставки приведен в таблице 2.
Таблица 2 - Комплект поставки
|
Наименование |
Обозначение |
Количество |
|
1 Газоанализатор водорода в составе: |
АРТН.421111.303 |
1 |
|
- датчик (первичный измерительный преобразователь) |
АРТН.407170.303 |
1 |
|
- измерительный блок (вторичный измерительный преобразователь) |
АРТН.421111.303 |
1 |
|
- соединительная коробка (или комплект соединительных втулок) |
АРТН.301 119.303 (Э091.6996-01.01.004; Э091.6996-01.01.005) |
1 |
|
Наименование |
Обозначение |
Количество |
|
Паспорт на газоанализатор ГВ-01 |
АРТН.421100.303 ПС |
1 |
|
Руководство по эксплуатации |
АРТН.421100.303 РЭ |
1 |
Сведения о методах измерений
Газоанализатор водорода ГВ-01. Руководство по эксплуатации.
АРТН.421100.303 РЭ.
Нормативные документы
ГОСТ 8.578-2008 ГСИ. «Государственная поверочная схема для средств измерений содержания компонентов в газовых средах»;
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
Газоанализатор водорода ГВ-01. Технические условия АРТН.421100.303 ТУ.
