Блоки связи с датчиками давления БС-ДД-1
| Номер в ГРСИ РФ: | 60704-15 |
|---|---|
| Производитель / заявитель: | ООО "НПО САУТ", г.Екатеринбург |
Блоки связи с датчиками давления БС-ДД-1 (далее БС-ДД-1) предназначены для преобразования напряжений постоянного тока с датчиков давления в последовательный код и передачи его в аппаратуру микропроцессорной системы управления и диагностики по двум парам линии связи RS-485.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 60704-15 |
| Действует | по 27.01.2025 |
| Наименование | Блоки связи с датчиками давления |
| Модель | БС-ДД-1 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 9074b5cc-3ca4-d400-be71-6902888d47fd |
Производитель / Заявитель
ООО "НПО САУТ", РОССИЯ, г.Екатеринбург
Поверка
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
7199
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 7134 (99%) |
| Неуспешных поверок (СИ непригодно) | 65 (1 %) |
| Актуальность информации | 30.12.2025 |
Поверители
Скачать
|
60704-15: Описание типа
2020-60704-15.pdf
|
Скачать | 176.7 КБ | |
|
60704-15: Методика поверки
2018-mp60704-15.pdf
|
Скачать | 309.1 КБ |
Описание типа
Назначение
Блоки связи с датчиками давления БС-ДД-1 (далее БС-ДД-1) предназначены для измерений и преобразований напряжения постоянного тока поступающего с датчиков давления в цифровой код и передачи его в аппаратуру микропроцессорной системы управления и диагностики МПСУиД по двум линиям связи RS-485.
Описание
Принцип действия БС-ДД-1 основан на измерении и преобразовании напряжения постоянного тока в цифровой код с помощью аналого-цифрового преобразователя. БС-ДД-1 имеет 2 канала обработки информации. После обработки результат преобразования передается по запросу внешнего устройства через преобразователь интерфейса в линию связи RS-485.
БС-ДД-1 состоит из модуля, конструктивно собранного на печатной плате, которая монтируется внутри металлического корпуса, имеющего приливы с отверстиями для крепления к месту установки. На корпусе БС-ДД-1 расположены следующие разъемы: «ЛИНИЯ Х1» для подключения к линии связи RS-485; «ПИТАНИЕ Х2» для подключения питания БС-ДД-1; «ДАТЧИКИ Х3» для подключения датчиков давления.
Общий вид БС-ДД-1 представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

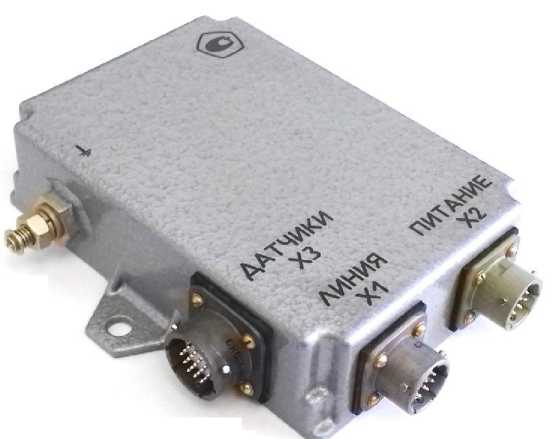

Рисунок 1 - Общий вид БС-ДД-1
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Конструкция БС-ДД-1 обеспечивает ограничение доступа с целью предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений. Обеспечивается пломбирование корпуса методом наклейки пластиковой разрушающейся пломбы на винт крепления крышки корпуса БС-ДД-1.
Программное обеспечение
Программное обеспечение (далее ПО) БС-ДД-1 содержит процедуры преобразования напряжения в код и обмена данными по линиям связи.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные признаки ПО
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
Программа «BS DD.a90» |
|
Идентификационное наименование ПО |
BS DD.a90 |
|
Номер версии (идентификационный номер) ПО |
Не ниже 6 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений входного напряжения постоянного тока от датчиков давления, В |
от 0,5 до 5,5 |
|
Нормирующее значение напряжения, В |
5,5 |
|
Пределы основной приведенной погрешности измерений входного напряжения постоянного тока, %, не более |
±1,5 |
|
Пределы дополнительной приведенной погрешности измерений входного напряжения постоянного тока при работе за пределами нормальных условий, %, не более |
±0,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 45 до 55 |
|
Потребляемая мощность, Вт, не более |
7 |
|
Максимальное количество подключаемых датчиков давления, шт. |
6 |
|
Количество каналов связи RS-485, шт. |
2 |
|
Габаритные размеры средства измерений, мм, не более - высота - ширина - длина |
35 130 150 |
|
Масса, кг, не более |
0,5 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре 25 °С, %, не более |
от - 40 до +60 98 |
|
Средний срок службы, лет, не менее |
20 |
|
Средняя наработка на отказ, ч, не менее |
250000 |
Знак утверждения типа
наносится на лицевую часть корпуса БС-ДД-1 лазерным способом, а также на титульный лист паспорта 06Б.08.00.00 ПС.
Комплектность
Таблица 4 - Комплектность БС-ДД-1
|
Наименование |
Обозначение |
Количество |
|
Блок связи с датчиками давления БС-ДД-1 |
06Б.08.00.00 |
1 шт. |
|
Руководство по эксплуатации |
06Б.08.00.00 РЭ |
1 экз.1) |
|
Паспорт |
06Б.08.00.00 ПС |
1 экз. |
|
Методика поверки |
06Б.08.00.00 МП с изменением № 1 |
1экз 2) |
|
1) - по заявке потребителя 2) - допускается поставлять 1 экз. в один адрес отгрузки | ||
Поверка
осуществляется по документу 06Б.08.00.00 МП с изменением № 1 «ГСИ. Блоки связи с датчиками давления БС-ДД-1. Методика поверки», утвержденному ФБУ «УРАЛТЕСТ» 22.08.2018 г.
Основные средства поверки:
- Рабочий эталон единицы напряжения постоянного тока 3 разряда по
ГОСТ Р 8.027-2001
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт БС-ДД-1.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.027-2001 «Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»
Технические условия 06Б.08.00.00 ТУ Блок связи с датчиками давления БС-ДД-1
