Блоки формирования БФА-09Р
| Номер в ГРСИ РФ: | 60754-15 |
|---|---|
| Производитель / заявитель: | ООО "СНИИП-АСКУР", г.Москва |
Блоки формирования БФА-09Р (далее - блоки), предназначены для формирования аналоговых сигналов напряжения, силы постоянного тока и сопротивления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 60754-15 |
| Действует | по 03.06.2030 |
| Наименование | Блоки формирования |
| Модель | БФА-09Р |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | fb55d193-5d36-25d5-0b1d-b13b688dfd3e |
Производитель / Заявитель
Общество с ограниченной ответственностью «СНИИП-АСКУР» (ООО «СНИИП-АСКУР»), г. Москва; Акционерное общество «Научно-производственный комплекс «ЭЛАРА» имени Г.А. Ильенко» (АО «ЭЛАРА»), г. Чебоксары
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 57 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
60754-15: Описание типа
2021-60754-15.pdf
|
Скачать | 347.7 КБ | |
|
60754-15: Методика поверки
2021-mp60754-15.pdf
|
Скачать | 4.4 MБ |
Описание типа
Назначение
Блоки формирования БФА-09Р (далее - блоки) предназначены для формирования аналоговых сигналов напряжения, силы постоянного тока и сопротивления.
Описание
Принцип действия блоков основан на формировании выходных сигналов, которые принимают заданный уровень опорного напряжения с соответствующим коэффициентом преобразования. Блоки формируют разные типы выходных многоканальных сигналов с выходов: «ДПЗ», «HC(U)», «HC(I)», «ТП», «ТС». Узел формирования опорного напряжения находится под управлением внешнего компьютера, который задает уровни напряжений с выхода встроенного в блок цифро-аналогового преобразователя.
Блоки предназначены для проведения метрологических проверок, используются в качестве задатчика многоканальных выходных аналоговых сигналов по току, напряжению и сопротивлению.
Блоки формирования БФА-09Р пломбируются от несанкционированного доступа путем нанесения наклеек на правую и левую боковые панели.
Нанесение знака поверки на блок не предусмотрено.
Заводские номера наносятся на заводской шильдик задней панели прибора методом гравировки, обеспечивающим его прочтение и сохранность в процессе эксплуатации.

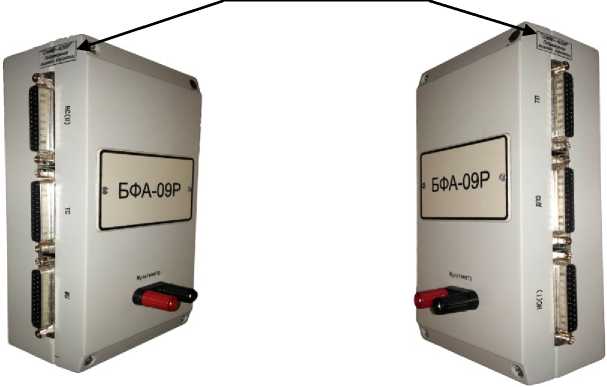

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Места пломбировки
Рисунок 1 - Общий вид блока и схема пломбировки от несанкционированного вмешательства
Программное обеспечение
Управление настройками и параметрами режима работы блоков, вывод информации на экран осуществляются посредством программного обеспечения, встроенного в защищенную память микроконтроллера.
Защита программы управления блоков формирования БФА-09Р и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Идентификационные данные программного обеспечения блоков формирования представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
643.08624243.00322-01 |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.0.0 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Тип сигнала |
Обозначение разъема |
Количество каналов |
Диапазон опорного сигнала |
Диапазон выходного параметра |
Коэффициент преобразования опорного напряжения |
Пределы допускаемой приведенной погрешности преобразования от значения выходного параметра, % |
|
Нормированные сигналы напряжения |
HC(U) |
8 |
от -10 до +10 В |
от -10 до +10 В |
Ки = 1 |
± 0,01 |
|
Напряжение низкого уровня |
ТП |
8 |
от 0 до +10 В |
от 0 до +20 мВ |
Ктп = 500 | |
|
Токи низкого уровня |
ДПЗ |
14 |
от -10 до +10 В |
от -10 до +10 мкА |
Кдпз = 106 | |
|
Токи нормированного уровня |
HC(I) |
8 |
от 0 до +2 В |
от 0 до +20 мА |
К = 100 |
Продолжение таблицы 2
|
Сопротивление |
ТС |
4 |
выходные значения сопротивлений, Ом |
Пределы допускаемой приведенной погрешности воспроизведения сопротивления от выходного значения, % |
|
50, 100, 150, 200, 250 |
± 0,01 | |||
|
где: К коэффициент преобразования опорного напряжения в нормированный u выходной сигнал напряжения HC (U); v коэффициент преобразования опорного напряжения в выходной сигнал Ктп напряжения низкого уровня Ш; v коэффициент преобразования опорного напряжения в выходной сигнал тока -Кдпз 11110 низкого уровня ДПЗ; коэффициент преобразования опорного напряжения в нормированный Ki - выходной сигнал тока HC (I). | ||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (высотахширинахглубина), мм, не более |
200x100x60 |
|
Масса, кг, не более |
1,5 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, не более % |
от +10 до +35 80 |
Знак утверждения типа
наносится на титульный лист паспорта, руководства по эксплуатации методом печати и на блок методом наклейки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Блок формирования БФА-09Р |
КУМП.468171.001 |
1 шт. |
|
Ведомость инструментов и принадлежностей |
КУМП.468171.001 ЗИ |
1 экз. |
|
Комплект инструментов и принадлежностей согласно ведомости КУМП.468171.001 ЗИ |
_ |
1 комплект |
|
Ведомость эксплуатационных документов |
КУМП.468171.001 ВЭ |
1 экз. |
|
Комплект эксплуатационных документов согласно ведомости КУМП.468171.001 ВЭ |
_ |
1 комплект |
|
«Руководство оператора» 643.08624243.0032201 34 01 |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе 3 «Автономное управление» руководства по эксплуатации КУМП.468171.001 РЭ.
Нормативные документы
Приказ Росстандарта от 30 декабря 2019 г. № 3457 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Росстандарта от 30 декабря 2019 г. № 3456 Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока
Приказ Росстандарта от 1 октября 2018 г. № 2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А
КУМП.468171.001 ТУ Блок формирования БФА-09Р. Технические условия
