Счетчики холодной и горячей воды крыльчатые ТРИТОН-УЛЬТРА (TRITON-ULTRA)
| Номер в ГРСИ РФ: | 60780-15 |
|---|---|
| Производитель / заявитель: | ООО "Лиом плюс", г.С.-Петербург |
|
60780-15: Описание типа
2024-60780-15.pdf
|
Скачать | 249.8 КБ |
Счётчики холодной и горячей воды крыльчатые «ТРИТОН-УЛЬТРА» («TRITON-ULTRA») (далее счетчики) предназначены для измерения объёма питьевой холодной воды и горячей воды в системах водоснабжения в жилищно-коммунальном хозяйстве.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 60780-15 |
| Действует | по 27.05.2020 |
| Наименование | Счетчики холодной и горячей воды крыльчатые |
| Модель | ТРИТОН-УЛЬТРА (TRITON-ULTRA) |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 4cfccd67-dcc6-47af-c7ef-adaadd84c8c8 |
Производитель / Заявитель
ООО "Лиом плюс", г. Санкт-Петербург
Поверка
| Межповерочный интервал / Периодичность поверки |
6 лет
|
| Зарегистрировано поверок |
396167
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 393194 (99%) |
| Неуспешных поверок (СИ непригодно) | 2973 (1 %) |
| Актуальность информации | 19.12.2025 |
Поверители
Скачать
|
60780-15: Описание типа
2024-60780-15.pdf
|
Скачать | 249.8 КБ |
Описание типа
Назначение
Счётчики холодной и горячей воды крыльчатые «ТРИТОН-УЛЬТРА» («TRITON-ULTRA») (далее - счетчики) предназначены для измерения объёма питьевой холодной воды и горячей воды в системах водоснабжения в жилищно-коммунальном хозяйстве.
Описание
Счётчики выпускаются в трёх исполнений:
- КВх - счётчики холодной воды предназначены для эксплуатации в системах подачи питьевой холодной воды при температуре воды от 5 °С до 30 °С;
- КВг - счётчики горячей воды предназначены для эксплуатации в системах подачи горячей воды при температуре воды от 5 °С до 90 °С;
- КВУ - счётчики универсальные предназначены для эксплуатации в системах подачи и холодной и горячей воды при температуре воды от 5 °С до 90 °С.
Принцип действия счетчиков основан на преобразовании числа оборотов крыльчатки, вращающейся под действием потока воды, протекающей через счетчик, в показания объема воды.
Счетчики состоят из крыльчатого преобразователя расхода, счётного механизма и фиксирующего кольца.
Измерительная полость крыльчатого преобразователя расхода, в которой расположена крыльчатка, и полость, в которой размещен счетный механизм, герметично разделены. Связь крыльчатки с редуктором счётного механизма осуществляется магнитными полумуфтами через крышку корпуса.
Счетный механизм счетчиков крепится к корпусу крыльчатого преобразователя пластмассовым фиксирующим кольцом, блокирующим доступ к измерительному механизму. Счетный механизм может поворачиваться на 360° для выбора удобного угла считывания показаний.
Во входной патрубок корпуса счётчиков встроен сетчатый фильтр для защиты от попадания в корпус крупных механических частиц. Вокруг магнитной муфты установлены стальные кольца антимагнитной защиты для предотвращения попыток воздействия магнитным полем на работу счётного механизма.
Конструкция счетчика обеспечивает возможность опломбирования регулирующего устройства от несанкционированного вмешательства.
Любая из трёх модификаций счётчиков может (по заказу) комплектоваться герконовым датчиком, который формирует выходные импульсные сигналы, пропорциональные объему воды, протекающей через счетчик. В таком случае к обозначению счётчика добавляется индекс «i».

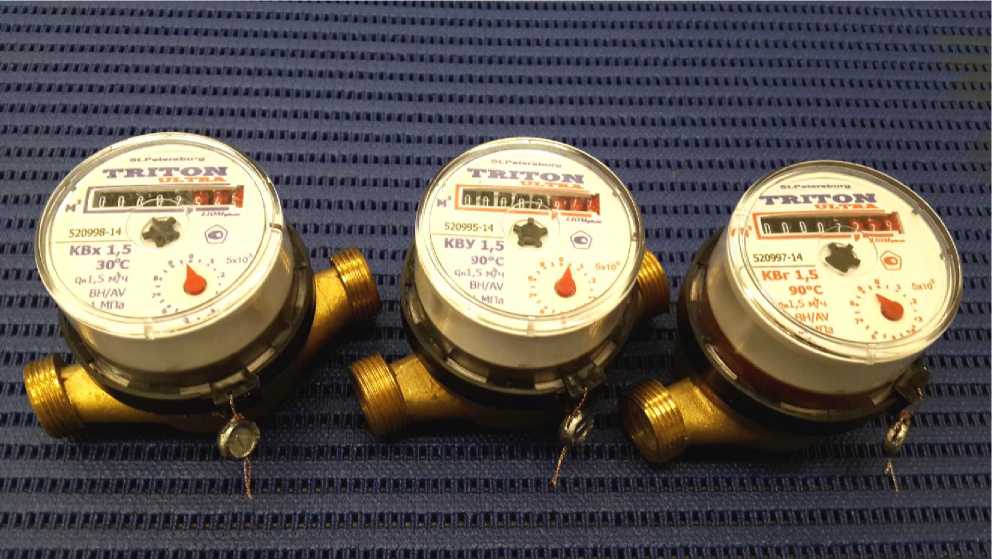

Внешний вид счетчиков изображен на рисунке 1.
Рисунок 1 - Счётчики холодной и горячей воды крыльчатые «ТРИТОН-УЛЬТРА» («TRITON-ULTRA»)
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Класс точности счетчиков по ГОСТ Р 50193.1 - при горизонтальной установке , - при вертикальной установке |
В А | ||
|
Диаметр условного прохода, мм |
15 |
20 | |
|
Диапазон измерения расходов, м3/ч - номинальный расход, qn - максимальный расход, qmax - переходный расход, qt(класс В) - переходный расход, qt (класс А) - минимальный расход, qmin (класс В) - минимальный расход, qmin (класс А) |
1,5 3,0 0,12 0,15 0,03 0,06 |
2,5 5,0 0,2 0,25 0,05 0,1 | |
|
Порог чувствительности, м3/ч |
класс В |
0,015 |
0,025 |
|
класс А |
0,03 |
0,05 | |
|
Потери давления при qmax, МПа, не более |
0,1 | ||
|
Номинальное давление воды, МПа |
1,0 | ||
|
Ёмкость счётного механизма |
99999,999 | ||
|
Наименьшая цена деления индикаторного устройства, м3 |
0,0001 | ||
|
Пределы допускаемой относительной погрешности измерения объёма воды, % - в диапазоне от qt (включительно) до qmax - в диапазоне от qmin до qt |
±2 ±5 | ||
|
Диапазон рабочих температур воды, °С - для счётчиков КВх - для счётчиков КВг, КВУ |
от 5 до 30 от 5 до 90 | ||
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
Габаритные размеры, мм, не более | ||
|
- длина |
110 |
130 |
|
- ширина |
78 |
82 |
|
- высота |
81/110 |
80 |
|
Масса, кг, не более |
0,6 |
0,7 |
|
Номинальный диаметр резьбового соединения, дюйм |
G3/4 |
G1 |
|
Средний срок службы, лет, не менее |
12 | |
|
Средняя наработка на отказ, ч, не менее |
30000 | |
|
Условия эксплуатации: | ||
|
- температура окружающего воздуха, °С |
от + 5 до + 50 | |
|
- относительная влажность, %, при температуре 35 °С |
до 80 | |
Знак утверждения типа
наносится на переднюю панель счетчика методом наклейки и на титульном листе паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Счетчик |
«ТРИТОН-УЛЬТРА» («TRITONULTRA») |
1 шт. |
|
Комплект монтажных частей |
1 шт. | |
|
Г ерконовый датчик с проводом |
1 шт. (для мод. «i») | |
|
Руководство по эксплуатации |
1 экз. | |
|
Индивидуальная упаковка |
1 шт. |
Поверка
осуществляется по документу МИ 1592-2015 «Счетчики холодной воды. Методика поверки».
Основные средства поверки:
- установка поверочная с диапазоном расходов от 0,03 до 5,0 м3/ч, погрешность ±0,5%;
- термометр от 5 до 100°С ПГ± 0,2°С;
- манометр до 16 кгс/см2, КТ 1,5.
Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде клейма при первичной поверке наносится в паспорт, при периодической поверке на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационной документации.
Нормативные документы
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкостей
ГОСТ Р 50193.1-92 (ИСО 4064/1-77) Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования
ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия
ТУ 421-006-79819588-2014 Счётчики холодной и горячей воды крыльчатые «ТРИТОН-УЛЬТРА» («TRITON-ULTRA»). Технические условия
