Контроллеры многофункциональные NPT-М
| Номер в ГРСИ РФ: | 60835-15 |
|---|---|
| Производитель / заявитель: | ООО "ЭнергопромАвтоматизация", г.С.-Петербург |
Контроллеры многофункциональные NPT-М (далее контроллеры) предназначены для измерения и регистрации электроэнергетических величин и показателей качества электрической энергии в трёхфазных сетях, а также для контроля и управления коммутационным оборудованием.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 60835-15 |
| Действует | по 27.04.2030 |
| Наименование | Контроллеры многофункциональные |
| Модель | NPT-М |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 625ebf16-6313-2b49-6cc8-ab8d7e462f17 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Инжиниринговый Центр «ЭнергопромАвтоматизация» (ООО «ИЦ «ЭПА»), г.Санкт-Петербург; ООО "ЭнергопромАвтоматизация", г.С.-Петербург (срок свидетельства: 27.05.2020 г.)
Поверка
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 280 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
60835-15: Описание типа
2022-60835-15.pdf
|
Скачать | 675.4 КБ | |
|
60835-15: Методика поверки
2022-mp60835-15.pdf
|
Скачать | 548.1 КБ |
Описание типа
Назначение
Контроллеры многофункциональные NPT-М (далее контроллеры) предназначены для измерения и регистрации электроэнергетических величин и показателей качества электрической энергии в трёхфазных сетях, а также для контроля и управления коммутационным оборудованием.
Описание
Контроллеры выполнены в ударопрочном корпусе и содержат модули центрального процессора, модули ввода аналоговых сигналов от трансформаторов напряжения и трансформаторов тока, коммуникационные модули, модули расширения, модули дискретного ввода-вывода, модули ввода аналоговых сигналов, модули приема и передачи цифровых сигналов, модули питания.
Контроллеры могут использоваться как для измерения токов и напряжений во вторичных цепях измерительных трансформаторов тока и напряжения, так и для измерения нормированных величин токов и напряжений от различных измерительных датчиков. Контроллеры выполняют аналого-цифровое преобразование мгновенных значений входных сигналов с поточным вычислением значений измеряемых величин из полученного массива данных в соответствии с программой цифровой обработки сигналов.
Контроллеры могут использоваться в качестве полевых преобразователей аналоговых и дискретных величин (оцифровка аналоговых величин, поступающих от трансформаторов тока и напряжения с выдачей данных по цифровому интерфейсу).
Контроллеры имеют класс точности 0,2S в соответствии с ГОСТ 31819.22-2012.
Контроллеры применяются как контроллеры присоединения, объектовые контроллеры или устройства связи с объектом для построения систем диспетчерского контроля и управления, автоматизированных систем управления технологическими процессами энергообъектов, систем телемеханики, систем сбора и передачи технологической информации, устройств релейной защиты и противоаварийной автоматики. На базе контроллеров могут создаваться другие автоматизированные системы и комплексы.
Контроллеры выпускаются в крейтах стандарта «Евромеханика» для установки в стандартную стойку или размещения на монтажной панели и имеют следующие варианты исполнения:
- крейт на 14 слотов с передней панелью управления (рисунок 1);
- крейт на 14 слотов без передней панели управления (рисунок 2);
- крейт на 7 слотов без передней панели управления (рисунок 3);
- крейт на 5 слотов без передней панели управления (рисунок 4);
- крейт на 4 слота без передней панели управления (рисунок 5).
Конструктивно контроллеры выпускаются в следующих модификациях, идентичных по метрологическим характеристикам, но отличающихся технической компоновкой:
- NPT BAY - контроллер присоединения;
- NPT BAY (9.2) - контроллер присоединения для цифровых подстанций (в соответствии с разделом 9.2 МЭК 61850);
- NPT RTU - устройство связи с объектом;
- NPT microRTU - выносное устройство связи с объектом для цифровых подстанций;
- NPT MU - контроллер Merging Unit для цифровых подстанций.
Рисунок 1 - Внешний вид контроллера (вид со стороны передней панели, в зависимости от кода заказа внешний вид передней панели может изменяться).
Рисунок 2 - Внешний вид контроллера на 14 слотов (вид со стороны установки модулей, в зависимости от кода заказа внешний вид контроллера может изменяться). Стрелкой показано место нанесения знака утверждения типа
Рисунок 3 - Внешний вид контроллера на 7 слотов (вид со стороны установки модулей, в зависимости от кода заказа внешний вид контроллера может изменяться). Стрелкой показано место нанесения знака утверждения типа

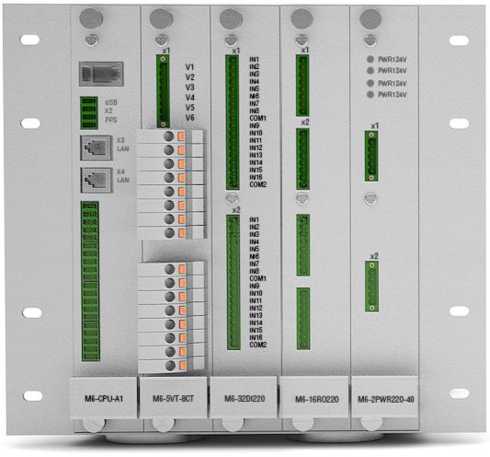

Рисунок 4 - Внешний вид контроллера на 5 слотов (вид со стороны установки модулей, в зависимости от кода заказа внешний вид контроллера может изменяться). Место нанесения знака утверждения типа аналогично предыдущим вариантам
Рисунок 5 - Внешний вид контроллера на 4 слота (вид со стороны установки модулей, в зависимости от кода заказа внешний вид контроллера может изменяться). Место нанесения знака утверждения типа аналогично предыдущим вариантам
В контроллерах предусмотрена возможность сохранения результатов измерения во внутренней энергонезависимой памяти с последующей загрузкой на ЭВМ.
Связь контроллеров с ЭВМ осуществляется с использованием цифровых интерфейсов.
На передней панели контроллеров находятся: жидкокристаллический дисплей, клавиши управления, светодиодные индикаторы, разъём для последовательного интерфейса, переключатель режимов управления.
Питание контроллеров осуществляется от сети переменного или постоянного тока.
Программное обеспечение
Программное обеспечение контроллеров встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настроек и вмешательств, приводящих к искажению результатов измерений. Идентификационные данные программного обеспечения контроллеров представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения контроллеров
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программа конфигурирования |
Система автоматизированного проектирования SCADA Studio -Конфигуратор контроллера NPT |
2.0 |
023cc2e292b1 |
Отсутствует |
|
Встроенное программное обеспечение |
Прошивка для модуля процессора cpu_2331_1cccdc79895c .bin |
2331 |
1cccdc79895c |
Отсутствует |
|
Встроенное программное обеспечение |
Прошивка для модуля ввода сигналов от ТТ и ТН M6-xVT-zCT dsp_226_44d60bc491dc. bin |
226 |
44d60bc491dc/1 |
Отсутствует |
|
Встроенное программное обеспечение |
Прошивка для модулей ввода-вывода stm_226_44d60bc491 dc. bin |
226 |
44d60bc491dc/2 |
Отсутствует |
Программное обеспечение «Система автоматизированного проектирования SCADA Studio - Конфигуратор контроллера NPT» предназначено для конфигурирования контроллеров и не влияет на их метрологические характеристики.
Программное обеспечение измерителей в соответствии с Р 50.2.077-2014 имеет уровень защиты «высокий».
Технические характеристики
Основные метрологические и технические характеристики контроллеров приведены в таблицах 2-20.
|
Таблица 2 - Измерение нап |
ряжения переменного тока |
|
Диапазон измерений, В |
Пределы допускаемой приведённой основной погрешности в нормальных условиях, % |
|
От 1 до 50 |
± 0,2 |
|
От 50 до 150 |
± 0,1 |
|
От 150 до 200 |
± 1,0 |
|
Примечание: 1 Средний температурный коэффициент в диапазоне рабочих температур за пределами нормальных: ± 0,0002 х (верх. граница диапазона) / °С. 2 Номинальные значения напряжений: 57,7 В или 100 В. 3 Погрешности нормируются к значению 150 В. | |
Таблица 3 - Измерение напряжения постоянного тока
|
Диапазон измерений, В |
Пределы допускаемой приведённой основной погрешности в нормальных условиях, % |
|
От 0 до 1,5 |
± 0,5 |
|
От 0 до 6 |
± 0,2 |
|
От 0 до 10 |
± 0,2 |
|
От минус 10 до 10 |
± 0,2 |
|
Примечание: 1 Средний температурный коэффициент в диапазоне рабочих температур за пределами нормальных: ± 0,0001 х (верх. граница диапазона) / °С. 2 Погрешности нормируются на величину диапазона измерений. | |
Таблица 4 - Измерение силы переменного тока
|
Диапазон измерений, А |
Пределы допускаемой приведённой основной погрешности в нормальных условиях, % |
|
Номинальное значение 1 А | |
|
От 0,01 до 0,05 |
± 0,4 |
|
От 0,05 до 0,5 |
± 0,2 |
|
От 0,5 до 1,5 |
± 0,1 |
|
Номинальное значение 5 А | |
|
От 0,05 до 0,25 |
± 0,4 |
|
От 0,25 до 2,5 |
± 0,2 |
|
От 2,5 до 7,5 |
± 0,1 |
|
Примечание: 1 Средний температурный коэффициент в диапазоне рабочих температур за пределами нормальных: ± 0,0001 х (верх. граница диапазона) / °С. 2 Погрешности нормируются к максимальному значению диапазона измерений. | |
Таблица 5 - Измерение силы переменного тока для защит
|
Диапазон измерений, А |
Пределы допускаемой приведённой основной погрешности в нормальных условиях, % |
|
Номинальное значение 1 А | |
|
От 0,4 до 40 |
± 1,0 |
|
Номинальное значение 5 А | |
|
От 2 до 200 |
± 1,0 |
|
Примечание: 1 Средний температурный коэффициент в диапазоне рабочих температур за пределами нормальных: ± 0,0003 х (верх. граница диапазона) / °С. 2 Погрешности нормируются к максимальному значению диапазона измерений. | |
Таблица 6 - Измерение силы постоянного тока
|
Диапазон измерений, мА |
Пределы допускаемой приведённой основной погрешности в нормальных условиях, % |
|
От 0 до 5 |
± 0,5 |
|
От минус 5 до 5 |
± 0,5 |
|
От 4 до 20 |
± 0,5 |
|
От 0 до 20 |
± 0,5 |
|
От минус 20 до 20 |
± 0,5 |
|
Примечание: 1 Средний температурный коэффициент в диапазоне рабочих температур за пределами нормальных: ± 0,0001 х (верх. граница диапазона) / °С. 2 Погрешности нормируются на величину диапазона измерений. | |
Таблица 7 - Измерение активной электрической мощности
|
Диапазон измерений, Вт |
Значение силы тока в цепи, А |
Коэффициент мощности |
Пределы допускаемой приведённой основной погрешности в нормальных условиях, % |
|
От 0 до 225 (при In = 1 А) От 0 до 1125 (при In = 5 А) |
От 0,01In до 0,05In |
1 |
± 0,4 |
|
От 0,05In до 1,5In |
1 |
± 0,2 | |
|
От 0,02In до 0,1In |
От 0,5 до 1 |
± 0,5 | |
|
От 0,1 In до 1,5In |
От 0,5 до 1 |
± 0,3 | |
|
От 0,1 In до 1,5In |
От 0,25 до 0,5 |
± 0,5 |
Примечание:
1 Средний температурный коэффициент в диапазоне рабочих температур за пределами
нормальных: ± 0,0002 х (верх. граница диапазона) / °С.
2 IN- номинальная сила тока.
3 Погрешности нормируются к максимальному значению диапазона измерений.
Таблица 8 - Измерение реактивной электрической мощности
|
Диапазон измерений, вар |
Значение силы тока в цепи, А |
Коэффициент simp |
Пределы допускаемой приведённой основной погрешности в нормальных условиях, % |
|
От 0 до 225 (при In = 1 А) От 0 до 1125 (при In = 5 А) |
От 0,01In до 0,05In |
1 |
± 0,7 |
|
От 0,05In до 1,5In |
1 |
± 0,5 | |
|
От 0,02In до 0,1In |
От 0,5 до 1 |
± 0,5 | |
|
От 0,1In до 1,5In |
От 0,5 до 1 |
± 0,5 | |
|
От 0,1In до 1,5In |
От 0,25 до 0,5 |
± 0,7 |
Примечание:
1 Средний температурный коэффициент в диапазоне рабочих температур
за пределами нормальных: ± 0,0002 х (верх. граница диапазона) / °С.
2 IN- номинальная сила тока.
3 Погрешности нормируются к максимальному значению диапазона измерений.
Таблица 9 - Измерение полной электрической мощности
|
Диапазон измерений, ВА |
Значение силы тока в цепи, А |
Коэффициент мощности (модуль) |
Пределы допускаемой приведённой основной погрешности в нормальных условиях, % |
|
От 0 до 225 (при In = 1 А) От 0 до 1125 (при In = 5 А) |
От 0,01In до 1,5In |
От 0,5 до 1 |
± 0,5 |
|
Примечание: 1 Средний температурный коэффициент в диапазоне рабочих температур за пределами нормальных: ± 0,0002 х (верх. граница диапазона) / °С. 2 In- номинальная сила тока. 3 Погрешности нормируются к максимальному значению диапазона измерений. | |||
Таблица 10 - Измерение активной электрической энергии
|
Значение силы тока в цепи, А |
Коэффициент мощности (модуль) |
Пределы допускаемой относительной основной погрешности в нормальных условиях, % |
|
От 0,01In до 0,05In |
1 |
± 0,4 |
|
От 0,05In до 1,5In |
1 |
± 0,2 |
|
От 0,02In до 0,1In |
От 0,5 до 1 |
± 0,5 |
|
От 0,1In до 1,5In |
От 0,5 до 1 |
± 0,3 |
|
От 0,1In до 1,5In |
От 0,25 до 0,5 |
± 0,5 |
|
Примечание: 1 Средний температурный коэффициент в диапазоне рабочих температур за пределами нормальных: ± 0,0002 х (верх. граница диапазона) / °С. 2 In- номинальная сила тока (1А или 5 А). | ||
Таблица 11 - Измерение реактивной электрической энергии
|
Значение силы тока в цепи, А |
Коэффициент simp (модуль) |
Пределы допускаемой относительной основной погрешности в нормальных условиях, % |
|
От 0,01In до 0,05In |
1 |
± 0,7 |
|
От 0,05In до 1,5In |
1 |
± 0,5 |
|
От 0,02In до 0,1In |
От 0,5 до 1 |
± 0,5 |
|
От 0,1In до 1,5In |
От 0,5 до 1 |
± 0,5 |
|
От 0,1In до 1,5In |
От 0,25 до 0,5 |
± 0,7 |
|
Примечание: 1 Средний температурный коэффициент в диапазоне рабочих температур за пределами нормальных: ± 0,0002 х (верх. граница диапазона) / °С. 2 In- номинальная сила тока (1А или 5 А). | ||
Таблица 12 - Измерение фазовых углов
|
Диапазон измерений, град |
Пределы допускаемой абсолютной основной погрешности в нормальных условиях, град. |
|
От минус 180 до 180 |
± 0,05 |
|
Примечание - Пределы абсолютной погрешности измерения углов нормируются при значениях входного действующего напряжения основной гармоники не менее 45 В | |
Таблица 13 - Измерение частоты переменного напряжения
|
Диапазон измерений, Гц |
Пределы допускаемой абсолютной основной погрешности в нормальных условиях, Гц |
|
От 45 до 55 |
± 0,001 Гц, при синхронизации от системы GPS (ГЛОНАСС) |
|
± 0,002 Гц, без синхронизации от системы GPS (ГЛОНАСС) | |
|
Примечание: 1 Пределы абсолютной погрешности измерения частоты нормируются при значениях входного действующего напряжения не менее 45 В. 2 Средний температурный коэффициент погрешности измерения частоты в диапазоне рабочих температур за пределами нормальных 0,02 мГц / °С. | |
Таблица 14 - Метрологические характеристики измерения коэффициента мощности
|
Диапазон измерений |
Пределы допускаемой абсолютной основной погрешности в нормальных условиях |
|
От минус 0,999 до 1,0 |
± 0,35 |
|
Примечание: 1 Пределы абсолютной погрешности измерения коэффициента мощности нормируются при значениях входного действующего напряжения не менее 45 В. 2 Средний температурный коэффициент погрешности измерения коэффициента мощности в диапазоне рабочих температур за пределами нормальных 0,0002 х (верх. граница диапазона) / °С. | |
Таблица 15 - Измерение напряжения нулевой, обратной и прямой последовательности
|
Диапазон измерений, В |
Диапазон напряжения фаз, В |
Пределы допускаемой относительной основной погрешности в нормальных условиях, % |
|
от 1 до 150 |
от 1 до 150 |
± 0,2 |
|
от 5 до 150 |
от 150 до 200 |
± 1,0 |
|
Примечание - Средний температурный коэффициент в диапазоне рабочих температур за пределами нормальных: ± 0,0002 х (верх. Граница диапазона) / °С. | ||
Таблица 16 - Измерение силы переменного тока нулевой, обратной и прямой последовательности
|
Диапазон измерений, А |
Пределы допускаемой относительной основной погрешности в нормальных условиях, % |
|
От 0,01 до 1,5 |
± 0,1 |
|
От 0,05 до 7,5 | |
|
Примечание - Средний температурный коэффициент в диапазоне рабочих температур за пределами нормальных: ± 0,0001 х (верх. граница диапазона) / °С. | |
Таблица 17 - Измерение силы переменного тока (входы токов для защит) нулевой, обратной и прямой последовательности________________________________________________
|
Диапазон измерений, А |
Пределы допускаемой относительной основной погрешности в нормальных условиях, % |
|
От 0,4 до 20 |
± 1,0 |
|
От 2,0 до 100 | |
|
Примечание - Средний температурный коэффициент в диапазоне рабочих температур за пределами нормальных: ± 0,0003 х (верх. граница диапазона) / °С. | |
Таблица 18 - Измерение коэффициента несимметрии напряжения по обратной
последовательности
|
Диапазон измерений, % |
Пределы допускаемой абсолютной основной погрешности в нормальных условиях, % |
|
От 0 до 99,9 |
± 1,0 |
|
Примечание - Средний температурный коэффициент в диапазоне рабочих температур за пределами нормальных: ± 0,0003 х (верх. граница диапазона) / °С. | |
Таблица 19 - Измерение суммарного коэффициента гармонических составляющих
напряжения
|
Диапазон измерений, % |
Пределы допускаемой абсолютной основной погрешности в нормальных условиях, % |
|
От 0 до 99,9 |
± 4,5 |
|
Примечание - Средний температурный коэффициент в диапазоне рабочих температур за пределами нормальных: ± 0,0003 х (верх. граница диапазона) / °С. | |
|
Таблица 20 - Технические ха |
рактеристики |
|
Наименование характеристики |
Значение |
|
Нормальные условия | |
|
Диапазон температуры окружающего воздуха, °С |
От 20 до 25 |
|
Относительная влажность (не более), % |
95 |
|
Рабочие условия | |
|
Диапазон температуры окружающего воздуха, °С |
От минус 10 до 45 (для исполнения по категории УХЛ 3.1 по ГОСТ 15150-69) От минус 25 до 60 (для исполнения по категории ТУ 3.1 по ГОСТ 15150-69) |
|
Относительная влажность (не более), % |
98 |
|
Габаритные размеры (длина х ширина х высота), мм |
267 х 176 х 235 (до 4 слотов в крейте) 267 х 207 х 235 (до 5 слотов в крейте) 267 х 268 х 235 (до 7 слотов в крейте) 267 х 483 х 235 (до 14 слотов в крейте) 267 х 483 х 268 (до 14 слотов в крейте, с передней панелью управления) |
|
Масса (не более), кг |
10 (количество слотов в крейте 7, 5 или 4) 15 (количество слотов в крейте 14) 17 (количество слотов в крейте 14, с передней панелью управления) |
Знак утверждения типа
Знак утверждения типа наносится на металлографическую табличку, установленную на корпусе контроллера, методом шелкографии и наносится на титульные листы эксплуатационных документов типографским методом.
Комплектность
В комплект поставки входят:
контроллер (модификация и состав определяется заказом) - 1 шт.;
комплект монтажных частей (состав определяется заказом) - 1 шт.;
руководство по эксплуатации - 1 шт.;
методика поверки - 1 шт.
Сведения о методах измерений
Контроллеры многофункциональные NPT-М. Руководство по эксплуатации.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды».
ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S».
Техническая документация фирмы-изготовителя.
Смотрите также
