Измерители оптической плотности дыма ИОПД-5М
| Номер в ГРСИ РФ: | 60843-15 |
|---|---|
| Производитель / заявитель: | ЗАО "СПЭК", г.С.-Петербург |
Измерители оптической плотности дыма ИОПД-5М, предназначены для измерения оптической плотности дыма при проведении огневых испытаний по ГОСТ Р 53325-2012 из-вещателей пожарных дымовых.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 60843-15 |
| Действует | по 04.06.2030 |
| Наименование | Измерители оптической плотности дыма |
| Модель | ИОПД-5М |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 283f309e-8d43-5cca-0687-40549d1622f1 |
Производитель / Заявитель
Акционерное общество «СПЭК» (АО «СПЭК»), г. Санкт-Петербург
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 107 (99%) |
| Неуспешных поверок (СИ непригодно) | 1 (1 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
60843-15: Описание типа
2022-60843-15.pdf
|
Скачать | 7.3 MБ | |
|
60843-15: Методика поверки
2021-mp60843-15.pdf
|
Скачать | 648.8 КБ |
Описание типа
Назначение
Измерители оптической плотности дыма ИОПД-5М, предназначены для измерения оптической плотности дыма при проведении огневых испытаний по ГОСТ Р 53325-2012 извещателей пожарных дымовых.
Описание
Принцип действия измерителя основан на измерении отношения напряжений, пропорциональных потокам излучения, попадающим на блок фотоприемника при отсутствии дыма и в задымленной среде. В режиме измерения измеритель определяет значение оптической плотности среды в зоне измерения. Оптическая плотность дыма рассчитывается по формуле:
D = 10 хlgU^, дБ,
где: Uo - напряжение, пропорциональное потоку излучения при отсутствии дыма, В;
Ui - напряжение, пропорциональное потоку излучения в задымленной среде, В. Измеритель является стационарным прибором непрерывного действия.
Конструктивно измеритель состоит из блока управления, блока излучателя и блока фотоприемника.
Блок излучателя измерителя обеспечивает излучение в диапазоне длин волн 850 - 950 нм.
Измеритель работоспособен при фоновой освещенности до 500 лк, создаваемой искусственными или естественными источниками освещения.
Внешний вид измерителя представлен на рисунке 1.
Рисунок 1 - Внешний вид измерителя
Элементы настройки измерительной части измерителя конструктивно защищены от несанкционированного проникновения пломбой в виде наклейки, которая имеет разрушаемый слой, и при попытке несанкционированного вскрытия повреждается. Корпус блока управления пломбируется двумя самоклеящимися голографическими марками на противоположных боковых сторонах в местах соединения нижней и верхней частей корпуса, блок фотоприемника и блок излучателя пломбируются двумя самоклеящимися голографическими марками в местах резьбовых соединений частей корпуса.

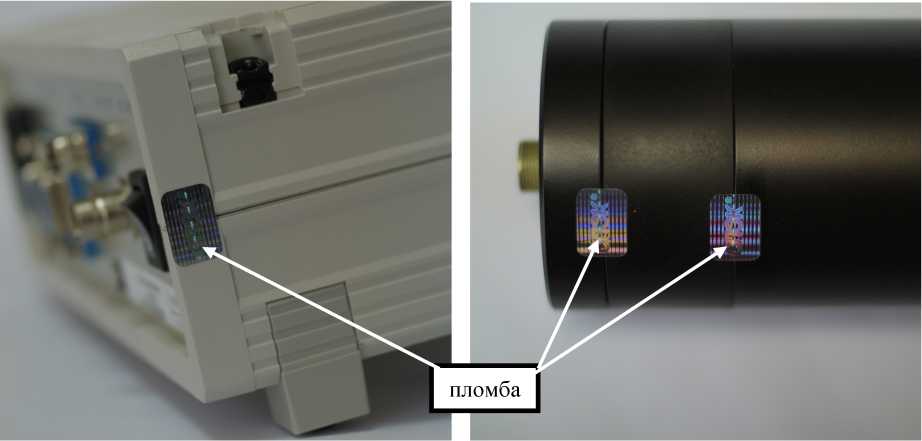

Места пломбировки указаны на рисунке 2.
Рисунок 2 - Схема пломбировки измерителя
Программное обеспечение
Таблица 1 - Идентификационные данные программного обеспеченеия
|
Идентификационные данные (признаки) |
Значение |
|
1 |
2 |
|
Номер версии (идентификационный номер) встроенного ПО |
1.01 и выше. |
|
Номер версии (идентификационный номер) автономного ПО |
1.1.0.0 и выше. |
Уровень защиты ПО «ИОПД-5» от непреднамеренных и преднамеренных изменений соответствует уровню: «СРЕДНИЙ» по Р 50.2.077-2014. Метрологически значимые части ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Длина зоны измерений оптической плотности среды, м |
от 0,40 до 10,00 |
|
Диапазон измерений оптической плотности среды, дБ |
от 0,00 до 3,00 |
|
Пределы допускаемой абсолютной погрешности измерения оптической плотности среды, дБ |
±(0,02 + 0,05Dx), где Dx - измеренное значение оптической плотности |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Напряжение питания, В |
(220 ± 22) |
|
Потребляемая мощность, ВА, не более |
20 |
|
Габаритные размеры: - блока излучателя, мм, не более - блока фотоприемника, мм, не более - блока управления, мм, не более - устройство юстировочное, мм, не более |
114x65x65 190x65x65 230x220x90 80x155x115 |
|
Масса измерителя: - блока излучателя, кг, не более - блока фотоприемника, кг, не более - блока управления, кг, не более - устройство юстировочное, кг, не более |
0,5 0,7 1,6 0,5 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающей среды при температуре 25°С, % - атмосферное давление, кПа |
от 15 до 35 до 80 от 86,6 до 106,7 |
|
Среднее время наработки на отказ, ч, менее |
2000 |
Знак утверждения типа
наносится на заднюю панель блока управления и на боковые поверхности блоков фотоприемника и излучателя путем наклеивания невосстанавливаемой наклейки, выполненной на полиэфирной ленте с нанесением изображения методом термотрансферной печати, и на титульные листы эксплуатационных документов типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Измеритель оптической плотности дыма в составе: - блок управления - блок излучателя - блок фотоприемника - кабель (L = 10 м) - провод электросетевой P2+серый |
ИОПД-5М |
1 шт. 1 шт. 1 шт. 2 шт. 1 шт. |
|
Комплект принадлежностей в составе: - устройство юстировочное - крышка установочная - устройство визуальной настройки - диафрагма - кабель вольтметра (L = 1,5 м) - кабель USB A/B (L = 1,8 м) - кабель нуль-модемный DB9F-DB9F (L = 3,0 м) |
2 шт. 1 шт. 1 шт. 3 шт. 1 шт. 1 шт. 1 шт. | |
|
Программное обеспечение «ИОПД-5М Монитор» на CD |
1 шт. | |
|
Инструкция пользователя программным обеспечением «ИОПД-5М Монитор» |
1 экз. | |
|
Руководство по эксплуатации |
ДКЯГ.416141.003 РЭ |
1 экз. |
|
Методика поверки |
436-116-2015 МП |
1 экз. |
Сведения о методах измерений
приведены в ГОСТ Р 53325-2012 «Техника пожарная. Технические средства пожарной автоматики. Общие технические требования. Методы испытаний» и разделах 2.4 и 3 документа ДКЯГ.416141.003 РЭ «Измеритель оптической плотности дыма ИОПД-5М. Руководство по эксплуатации».
Нормативные документы
ГОСТ 8.557-2007 «ГСИ. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн 0,2-50,0 мкм, диффузного и зеркального отражения в диапазоне длин волн 0,2-20,0 мкм»;
ГОСТ Р 53325-2012 «Техника пожарная. Технические средства пожарной автоматики. Общие технические требования. Методы испытаний»;
ДКЯГ.416141.003 ТУ «Измеритель оптической плотности дыма ИОПД-5М. Технические условия».
