Спектрометры рамановские портативные «ХимЭксперт» предназначены для измерений рамановских спектров при идентификации различных химических веществ в жидком, твердом, сыпучем виде.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 60856-15 |
| Действует | по 15.09.2030 |
| Наименование | Спектрометры рамановские портативные |
| Модель | "ХимЭксперт" |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 563f6fa7-4216-2d52-d77c-f97c236a55f2 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Южполиметалл-Холдинг» (ООО «ЮПХ»), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 89 (99%) |
| Неуспешных поверок (СИ непригодно) | 1 (1 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
60856-15: Описание типа
2020-60856-15.pdf
|
Скачать | 110.6 КБ | |
|
60856-15: Методика поверки
2022-mp60856-15.pdf
|
Скачать | 581 КБ |
Описание типа
Назначение
Спектрометры рамановские портативные «ХимЭксперт» предназначены для измерений рамановских спектров при идентификации различных химических веществ в жидком, твердом, сыпучем виде.
Описание
Принцип действия спектрометра рамановского портативного «ХимЭксперт» основан на спектральном анализе рассеянного излучения при воздействии на исследуемый объект (химическое вещество) электромагнитного лазерного излучения видимого диапазона. В качестве источника света используется источник лазерного излучения с длиной волны 532 нм.
Спектрометр рамановский портативный «ХимЭксперт» состоит из двух основных составных частей:
- Моноблок спектрометрический (МС)
- Портативный персональный компьютер (ППК) с предустановленным ПО.
МС и ППК в процессе функционирования связываются между собой по беспроводной линии передачи данных BlueTooth (основной режим) или по проводной линии через USB кабель (запасной режим).
Моноблок спектрометрический предназначен для выделения рамановского спектра в излучении, рассеянном исследуемым образцом, преобразования выделенного рамановского спектра излучения в аналоговый электрический сигнал, преобразования аналогового электрического сигнала в дискретный код (цифровой сигнал), передачи полученного электрического сигнала в ППК для распознавания и идентификации химического состава исследуемого образца.
Портативный персональный компьютер (ППК) с предустановленным ПО предназначен для управления процессом автоматической идентификации различных химических веществ и соединений с использованием встроенных библиотек веществ, управления источником лазерного излучения в автоматическом режиме работы спектрометра, проведения обработки результатов измерений и распознавания спектров исследуемых химических веществ и соединений, визуализации на мониторе ППК в виде графических спектров и буквенно-цифровой информации названий распознанных химических веществ (соединений), обеспечения сбора, обработки, хранения, архивирования и создания библиотек рамановских спектров различных химических веществ и соединений, обеспечения возможности восстановления, расширения и модернизации программного обеспечения, а также корректировки эталонной информации с использованием стандартных процедур, предусмотренных изготовителем спектрометра, создания собственных библиотек рамановских спектров химических веществ и соединений.

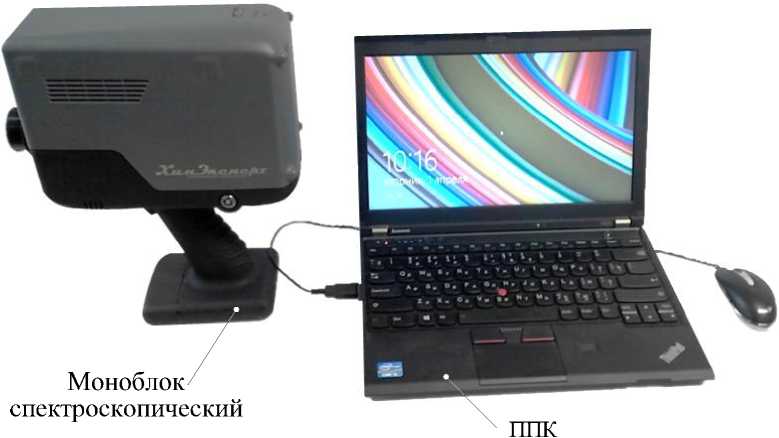

Конструктивно спектрометр рамановский портативный «ХимЭксперт» выполнен в виде портативного переносного моноблока в пылевлагозащищенном исполнении.
Программное обеспечение
Программное обеспечение спектрометра состоит из двух подсистем: защищенной базовой системы, обеспечивающей весь процесс измерений, включая обработку спектров (в том числе распознавание химических веществ и соединений) и интерфейсной системы, не влияющей на процессы измерения и распознавания спектров и предназначенной для обеспечения современных эргономических характеристик управления прибором при помощи ППК.
Защищенное программное обеспечение (базовая подсистема) идентифицируется при запуске защищенной базовой системы иконкой EnSpectrBT на рабочем столе компьютера в заголовке программы.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификаци онное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программ-ного обеспечения |
|
Es_srv.exe |
ИнСпектр Про |
1.4.0.1527 и выше |
67E4FA73F526ED89AAEF69 1BAB0CD35 |
MD5 |
Интерфейсное программное обеспечение (интерфейсная подсистема)
идентифицируется при её запуске в заголовке программы. Поскольку данная подсистема служит лишь для обеспечения эргономических характеристик управления и отображения информации, её версия может меняться. При изменении номера версии базовой подсистемы или изменении контрольной суммы базовой подсистемы интерфейсная подсистема автоматически отключается и работа двух подсистем в комплексе становится невозможной.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014 - средний - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты. Конструктивно спектрометры имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Корпус МС пломбируется предприятием-изготовителем с использованием стикеров (пломбировочной индикаторной ленты), размещённых в местах сочленения деталей корпуса.
Технические характеристики
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Длина волны лазера, нм |
532 |
|
Диапазон измерений волновых чисел, см-1 |
278 - 4645 |
|
Спектральное разрешение*, см-1 |
15 |
|
Пределы допускаемой абсолютной погрешности измерений волновых чисел*, см-1 |
±4 |
|
Число пикселей |
3648 |
|
Размер пикселей, мкм |
8x200 |
|
Фокусное расстояние, мм |
50 |
|
Входная щель, мкм |
20 |
|
Время установления рабочего режима, мин, не более |
5 |
|
Время измерения, с, не более |
30 |
Примечание: * - для полистирола на линии 1000,0 см-1
Таблица 3
|
Напряжение питания |
220 В ±10В, 50/60 Гц или от встраиваемой аккумуляторной батареи |
|
Потребляемая мощность, В •А, не более |
15 |
|
Габаритные размеры (ДхШхВ), мм |
290 x 91 x 231 |
|
Масса с аккумуляторной батареей, кг |
2,5 |
Таблица 4 - Условия эксплуатации
|
Диапазон температур окружающей среды, 0С |
От 5 до 40 |
|
Диапазон относительной влажности, % |
30-95 |
|
Диапазон атмосферного давления, кПа |
84 - 106,7 |
Знак утверждения типа
наносится на каждый экземпляр спектрометра в виде наклейки, а также на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 5
|
Наименование изделия |
Обозначение изделия |
Кол-во |
|
1 Спектрометр рамановский портативный «ХимЭксперт» |
ТУ 4434-018-29095820-13 |
1 шт. |
|
2 Портативный персональный компьютер (ППК) с предустановленным ПО |
1 шт. | |
|
3 Кофр |
1 шт. |
|
Наименование изделия |
Обозначение изделия |
Кол-во |
|
4 Комплект запасных частей, инструмента и принадлежностей ЗИП-О |
ЛПКН 18.00.00.000 ЗИ |
1 компл. |
|
5 Методика поверки |
МП РТ 2141 - 2014 |
1 шт. |
|
6 Ведомость эксплуатационной документации ЭД |
ЛПКН 18.00.00.000 ВЭ |
1 шт. |
|
7 Формуляр |
ЛПКН 18.00.00.000 ФО |
1 шт. |
|
8 Руководство по эксплуатации |
ЛПКН 18.00.00.000 РЭ |
1 шт. |
|
9 Руководство пользователя |
ЛПКН 18.00.00.000 РП |
1 шт. |
|
10 Ведомость одиночного комплекта ЗИП-О |
ЛПКН 18.00.00.000 ЗИ |
1 шт. |
|
11 Экспертное заключение |
№ 1418 от 25.09.2013 |
1 шт. |
|
12 Сертификат соответствия |
1 шт. | |
|
13 Тара транспортная |
1 шт. |
Поверка
осуществляется по документу МП РТ 2141 - 2014 «Спектрометр рамановский портативный «ХимЭксперт». Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест - Москва» 20 ноября 2014 г.
Основное средство поверки: полистирол по ГОСТ 20282-86 (пластина толщиной не менее 1,0 мм).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
1 ТУ 4215-002-38343004 «Спектрометр рамановский портативный «ХимЭксперт». Технические условия.
Другие Спектрометры
