Гониометры статические СГ-1
| Номер в ГРСИ РФ: | 60872-15 |
|---|---|
| Категория: | Гониометры |
| Производитель / заявитель: | ООО «ИНЕРТЕХ», РОССИЯ, 197022, г. Санкт-Петербург, ул. Инструментальная, д. 6 |
Гониометры статические СГ-1 (далее — гониометры) предназначены для измерений углов, образованных плоскими поверхностями различных объектов способных отражать световые лучи.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 60872-15 |
| Действует | по 10.06.2031 |
| Наименование | Гониометры статические |
| Модель | СГ-1 |
| Приказы |
№870 от
07.05.2026
— О продлении срока действия утвержденных типов средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 686bb3fe-25e8-e31a-5e4f-709e39cc3916 |
Производитель / Заявитель
ООО «ИНЕРТЕХ», РОССИЯ, 197022, г. Санкт-Петербург, ул. Инструментальная, д. 6
Поверка
| Методика поверки / информация о поверке |
МП 2511/0001-15 с изм. №1 ГСИ. Гониометры статические СГ-1. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 26 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 03.05.2026 |
Поверители
Скачать
|
60872-15: Описание типа
2017-60872-15.pdf
|
Скачать | 462.5 КБ | |
|
60872-15: Методика поверки
2017-mp60872-15.pdf
Файл устарел
|
Скачать | 341.1 КБ | |
|
60872-15: Методика поверки
МП 2511/0001-15 с изм. №1
2017-mp60872-15-1.pdf
|
Скачать | 341.1 КБ |
Описание типа
Назначение
Гониометры статические СГ-1 (далее - гониометры) предназначены для измерений углов, образованных плоскими поверхностями различных объектов способных отражать световые лучи.
Описание
Принцип действия гониометров основан на измерении отклонений углов измеряемого объекта от номинального значения с помощью цифрового автоколлиматора (далее -автоколлиматор). Номинальное значение угла задается с помощью фотоэлектрического цифрового преобразователя угла (далее - датчик угла).
Гониометры состоят из автоколлиматора, основания со встроенным датчиком угла, поворотного столика и ноутбука.
На основании закреплены автоколлиматор с помощью сменной стойки и поворотный столик, который механически связан с датчиком угла. Автоколлиматор крепится таким образом, что его визирная ось перпендикулярна оси вращения поворотного столика.
Управление работой гониометра, обработка и визуализация измерительной информации осуществляется с помощью ноутбука с комплектом программного обеспечения «GonioScan SG».
Измеряемый объект устанавливается на поворотный столик так, чтобы одна из его отражающих граней находилась в поле зрения автоколлиматора. Затем задается угол поворота или количество оборотов поворотного столика и запускается цикл измерений. Данные с датчика угла и автоколлиматора передаются на ноутбук, где вычисляются углы измеряемого объекта. Полученные значения отображаются на экране ноутбука в виде таблицы и при необходимости их можно скопировать на электронные носители или распечатать.
Общий вид гониометров представлен на рисунке 1.

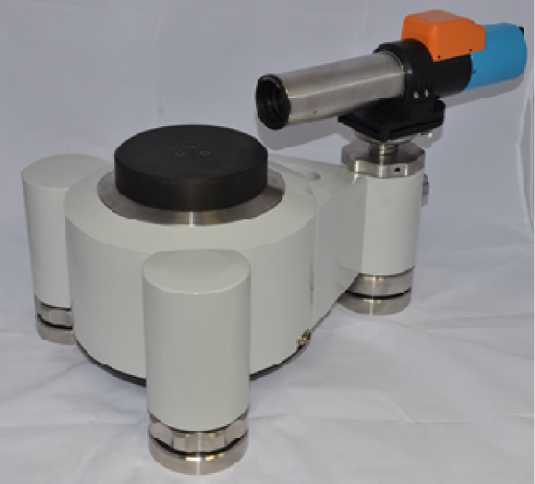

Рисунок 1 - Общий вид гониометров СГ-1
Гониометры от несанкционированного доступа пломбируются с помощью пломбировочной наклейки, которая наносится на нижней поверхности основания на один из крепежных винтов.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Гониометры имеют автономное программное обеспечение «GonioScan SG». Программное обеспечение устанавливается на ноутбук под управлением операционной системы Linux и предназначено для:
- настройки гониометров,
- вывода на экран изображения автоколлимационной марки в режиме реального времени,
- сбора и обработки данных,
- визуализации, хранения и передачи результатов измерений.
Уровень защиты программного обеспечения «GonioScan SG» «средний» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения было учтено при нормировании метрологических характеристик.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
GonioScan SG |
|
Номер версии (идентификационный номер) программного обеспечения |
1.1 |
|
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
7C3A4650 (Goniometer) (CRC32) |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений углов в горизонтальной плоскости, градус |
от 0 до 360 |
|
Пределы допускаемой абсолютной погрешности измерений углов, секунда |
±0,8 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±22 50±1 |
|
Потребляемая мощность, Вт, не более |
40 |
|
Габаритные размеры, мм, не более: - высота - ширина - длина |
370 380 650 |
|
Диаметр поворотного столика, мм, не менее |
100 |
|
Масса, кг, не более |
47 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от +20 до +25. 80 (без конденсации влаги). |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на корпус основания гониометра.
Комплектность
Таблица 4 - Комплектность гониометров
|
Наименование |
Обозначение |
Количество |
|
Автоколлиматор цифровой |
1 шт. | |
|
Основание |
1 шт. | |
|
Столик поворотный |
1 шт. | |
|
Столик юстируемый* |
1 шт. | |
|
Стойка сменная |
от 3 шт.** | |
|
Ноутбук |
1 шт. | |
|
Соединительный кабель |
2 шт. | |
|
Источник питания |
1 шт. | |
|
Тара постоянного пользования |
1 шт. | |
|
Руководство по эксплуатации |
РВАЕ.401219.002РЭ |
1 экз. |
|
Паспорт |
РВАЕ.401219.002ПС |
1 экз. |
|
Методика поверки |
МП 2511/0001-15 |
1 экз. |
|
* - поставляется по требованию заказчика; * * - количество и размеры сменных стоек определяется по требованию заказчика. | ||
Поверка
осуществляется по документу МП 2511/0001-15 «Гониометры статические СГ-1. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 31.08.2017 г.
Основные средства поверки:
Многогранная призма (число граней не менее 12) 1 разряда по Государственной поверочной схеме для средств измерений плоского угла, утвержденной приказом Росстандарта от 19 января 2016 г. № 22.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых гониометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Росстандарта от 19 января 2016 г. № 22.
«Гониометр статический СГ-1. Технические условия. РВАЕ.401219.002ТУ».
