Газоанализаторы оптические GS-01
| Номер в ГРСИ РФ: | 60913-15 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ООО "СИНТЕК", г.Нижний Новгород |
Газоанализаторы оптические GS-01 предназначены для измерений довзрывоопасных концентраций метана или пропана в смеси с воздухом или азотом и передачи измерительной информации внешним устройствам.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 60913-15 |
| Действует | по 01.04.2030 |
| Наименование | Газоанализаторы оптические |
| Модель | GS-01 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 3b01befd-8a80-e49b-5c2d-aa3a715eb200 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Синтек» (ООО «Синтек»), г. Нижний Новгород
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
16274
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 16069 (99%) |
| Неуспешных поверок (СИ непригодно) | 205 (1 %) |
| Актуальность информации | 20.12.2025 |
Поверители
Скачать
|
60913-15: Описание типа
2025-60913-15.pdf
|
Скачать | 445.2 КБ | |
|
60913-15: Методика поверки
2022-mp60913-15.pdf
|
Скачать | 647.7 КБ |
Описание типа
Назначение
Газоанализаторы оптические GS-01 предназначены для измерений довзрывоопасных концентраций метана или пропана в смеси с воздухом или азотом и передачи измерительной информации внешним устройствам.
Описание
Газоанализаторы оптические GS-01 (далее - газоанализаторы) являются стационарными одноканальными приборами непрерывного действия.
Принцип действия - оптический недисперсионный инфракрасный (NDIR), основанный на избирательном поглощении инфракрасного излучения молекулами определяемых компонентов в области длин волн 3,31 мкм. Используемый дифференциальный двухволновой метод регистрации позволяет устранить влияние паров воды, незначительные загрязнения оптических элементов и прочих неселективных помех.
Отбор пробы - диффузионный.
Конструктивно газоанализаторы выполнены одноблочными в металлическом окрашенном корпусе с резьбовой крышкой со смотровым окном из стекла. На боковой стороне корпуса газоанализатора расположены 4 магнитоуправляемых контакта («ввод», «отмена», «стрелка вверх», «стрелка вниз»), управление контактами производится поднесением магнитного стилуса из комплекта поставки. На лицевой панели газоанализатора (под крышкой) расположены 2 светодиодных дисплея (зеленого цвета - для отображения результатов измерений, красного цвета - для отображения информации о срабатывании порогов сигнализации и служебной информации), а также 4 светодиодных индикатора единичных (зеленый «норм», желтый «нспр», синего «Rx/Tx», красного «спец»).
Газоанализаторы выпускаются в 2-х исполнениях, отличающихся градуировкой на определяемый компонент (метан или пропан).
Газоанализаторы обеспечивают выходные сигналы:
- показания встроенного светодиодного дисплея (в % НКПР);
- унифицированный аналоговый выходной токовый сигнал постоянного тока (4-20) мА;
- цифровой, RS-485, протокол Modbus™;
- 4 релейных выхода типа «сухой контакт» (ALM1, ALM2 и НЕИСПРАВНОСТЬ: нормально открытый и нормально закрытый).
Газоанализатор обеспечивает выполнение следующих основных функций:
- непрерывное измерение содержания определяемых компонентов;
- формирование унифицированного выходного аналогового токового сигнала постоянного тока (4 - 20) мА;
- формирование выходного цифрового сигнала RS-485, протокол Modbus™;
- формирование релейных выходных сигналов.
Газоанализаторы могут применяться в качестве самостоятельных измерительных преобразователей, а также в составе измерительных систем (измерительных каналов) утвержденного типа, допущенных к применению на территории РФ.
Газоанализаторы выполнены во взрывозащищенном исполнении по ГОСТ 30852.0-2002, вид взрывозащиты "взрывонепроницаемая оболочка" по ГОСТ 30852.12002 и «искробезопасная цепь уровня «ib» по ГОСТ 30852.10-2002, маркировка взрывозащиты 1Exd[ib]IICT4X.
Корпус газоанализатора имеет степень защиты от доступа к опасным частям, попадания внешних твёрдых предметов и воды IP67/65 по ГОСТ 14254, где:
- IP67 - корпус газоанализатора без учёта пробоотборного отсека и датчика (сенсора);
- IP65 - пробоотборный отсек и датчик (сенсор).
Внешний вид газоанализатора приведен на рисунке 1, места размещения пломб - на рисунке 2. Нанесение знака поверки на газосигнализатор не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится методом шелкографии на табличку, размещаемую на боковой стороне корпуса газоанализатора.

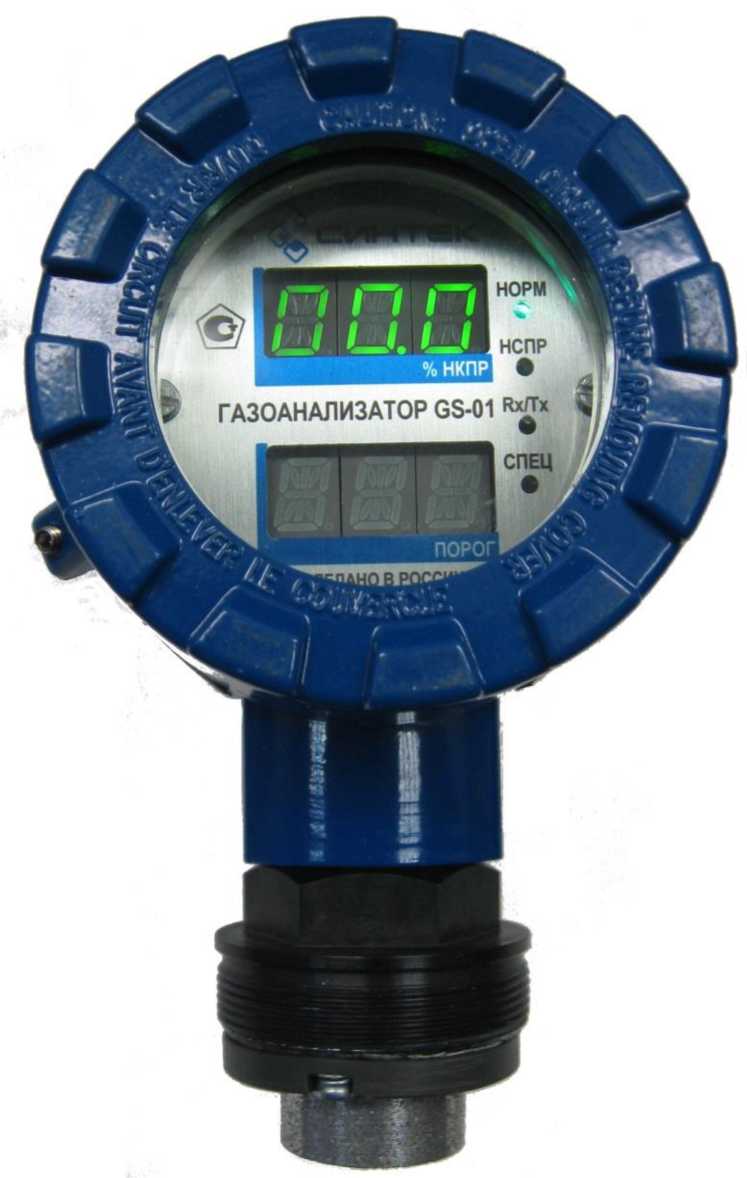

Рисунок 1 - Газоанализатор оптический GS-01 (без кабельных вводов)
Место пломбировки корпуса газоанализатора (стык верхней крышки и корпуса)
W3INLO I
Место пломбировки головки винта крепления фланца, фиксирующего датчик
Рисунок 2 - Места размещения пломб
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для решения задач измерения довзрывоопасных концентраций горючих газов и паров в воздухе.
ПО газоанализаторов обеспечивает следующие основные функции:
- обработку и передачу измерительной информации от первичного измерительного преобразователя;
- формирование выходного аналогового сигнала (4 - 20) мА;
- формирование цифрового выходного сигнала RS485;
- формирование релейных выходных сигналов;
- самодиагностику аппаратной части газоанализатора;
- настройку нулевых показаний и чувствительности газоанализатора, задание порогов срабатывания сигнализации.
ПО газоанализатора реализует следующие расчетные алгоритмы:
1) вычисление значений довзрывоопасной концентрации определяемого компонента по данным от первичного измерительного преобразователя;
2) вычисление значений выходного аналогового сигнала;
3) сравнение текущих результатов измерений с заданными пороговыми уровнями срабатывания сигнализации;
4) непрерывную самодиагностику аппаратной части газоанализатора.
ПО газоанализаторов идентифицируется посредством отображения номера версии на дисплее при включении электрического питания или по запросу через меню.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
GS-1_v3.02r.hex |
|
Номер версии (идентификационный номер) ПО |
3.02 |
|
Цифровой идентификатор ПО |
0x64E0, алгоритм CRC16 CCITT |
|
Другие идентификационные данные (если имеются) |
- |
|
Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значение контрольной суммы, указанное в таблице, относится только к файлу встроенного ПО (firmware) указанной версии. | |
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077— 2014.
Технические характеристики
1) Диапазоны измерений, пределы допускаемой основной погрешности для газоанализаторов приведены в таблице 2.
Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности____________
|
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной погрешности | ||
|
довзрывоопасных концентраций, % НКПР |
объемной доли, % | |||
|
абсолютной, % НКПР |
относительной, % | |||
|
Метан (CH4) |
От 0 до 60 |
От 0 до 2,64 |
± 3 |
- |
|
св.60 до 100 |
св. 2,64 до 4,4 |
- |
± 5 | |
|
Пропан (C3H8) |
От 0 до 60 |
От 0 до 1,02 |
± 3 |
- |
|
св.60 до 100 |
св. 1,02 до 1,7 |
- |
± 5 | |
|
Примечания: 1) Значения НКПР указаны в соответствии с ГОСТ 30852.19-2002. 2) Ввиду того, что газоанализаторы обладают чувствительностью к широкой номенклатуре органических веществ помимо указанных, пределы допускаемой основной погрешности нормированы только для смесей, содержащих только один горючий компонент. | ||||
2) Пределы допускаемого изменения выходного сигнала газоанализаторов при непрерывной эксплуатации в течение 60 сут. (долговременная стабильность по ГОСТ Р 52350.29-1-2010) приведены в таблице 3.
Таблица 3
|
Определяемый компонент |
Пределы допускаемого изменения выходного сигнала газоанализаторов (выбирается большее значение) |
|
Метан (CH4) |
± 7 % от диапазона измерений или ± 20 % от показаний |
|
Определяемый компонент |
Пределы допускаемого изменения выходного сигнала газоанализаторов (выбирается большее значение) |
|
Пропан (C3H8) |
± 3 % от диапазона измерений или ± 5 % от показаний |
3) Пределы допускаемой дополнительной погрешности газоанализаторов от изменения температуры, давления и влажности окружающей среды в пределах рабочих условий эксплуатации приведены в таблице 4.
Таблица 4
|
Влияющая величина |
Пределы допускаемой дополнительной погрешности газоанализаторов (выбирают большее значение) |
|
Температура окружающей и анализируемой сред в диапазоне: - св. минус 10 оС до плюс 15 оС и св. плюс 25 оС до плюс 40 оС - св. минус 40 оС до минус 10 оС и св. плюс 40 оС до плюс 60 оС - св. минус 55 оС до минус 40оС - от минус 60 оС до минус 55 оС |
±5 % от диапазона измерений или ±10 % от показаний ±10 % от диапазона измерений или ±20 % от показаний ±15 % от диапазона измерений или ±30 % от показаний ±20 % от диапазона измерений или ±35 % от показаний |
|
Атмосферное давление в диапазоне св. 80 до 98 кПа и св. 104,6 до 120 кПа |
±5 % от диапазона измерений или ±30 % от показаний |
|
Относительная влажность анализируемой среды в диапазоне от 0 до 45 % влажности и св. 55% до 90 % |
±5 % от диапазона измерений или ±15 % от показаний |
4) Предел допускаемого времени установления показаний по уровню 90 % (T0,9), с 30
5) Время прогрева, с, не более 120
6) Номинальная статическая функция преобразования по токовому
выходу (4-20) мА газоанализатора имеет вид
где С - довзрывоопасная концентрация определяемого компонента, % НКПР;
С. -в - верхняя и нижняя границы диапазона измерений довзрывоопасной концентрации определяемого компонента, % НКПР;
- - - значение выходного токового сигнала, соответствующее нижней границе
диапазона измерений, \ = - 2 :•!.-..
Предел допускаемой дополнительной приведенной погрешности преобразования аналогового выхода ±0,75 %.
7) Напряжение питания постоянного тока, В от 12 до 28
8) Потребляемая мощность, Вт, не более:
- в диапазоне температур от минус 60 до минус 25 оС
- в диапазоне температур св. минус 25 до плюс 60 оС
9) Габаритные размеры корпуса газоанализатора с кабельными вводами, мм, не более:
- высота
- ширина
- глубина
10) Масса газоанализатора, кг, не более
11) Полный средний срок службы, лет
12) Средняя наработка на отказ, ч 25 000
Условия эксплуатации
1) Диапазон температуры окружающей среды, oC от минус 60 до плюс 60
Примечания:
- при подаче электрического питания при температуре не ниже минус 25 oC;
- скорость изменения температуры не более 20 °С/ч.
2) Относительная влажность при 40 °C, % до 90, без конденсации влаги
3) Диапазон атмосферного давления, кПа от 80 до 120
Знак утверждения типа
Знак утверждения типа наносится методом шелкографии на табличку, размещаемую на боковой стороне корпуса газоанализатора, и на титульный лист Руководства по эксплуатации типографским методом.
Комплектность
Комплект поставки газоанализатора оптического GS-01 приведён в таблице 5.
Таблица 5
|
Наименование |
Обозначение |
Кол., шт. |
|
Модуль газоанализатора |
ВКПЕ.413311.002 |
1 |
|
Комплект монтажных частей |
ВКПЕ.413931.001 |
1 |
|
Комплект запасных частей |
- |
1 |
|
Адаптер поверочной газовой смеси1) |
ВКПЕ.413934.001 |
1 |
|
Магнитный стилус1) |
ВКПЕ.413934.002 |
1 |
|
Комплект средств метрологического обеспечения (метан)3) |
ВКПЕ.413934.003 |
1 |
|
Комплект средств метрологического обеспечения (пропан)3) |
ВКПЕ.413934.003-01 |
1 |
|
Паспорт |
ВКПЕ.413311.001ПС |
1 экз. |
|
Руководство по эксплуатации1), 2) |
ВКПЕ.413311.001РЭ |
1 экз. |
|
Газоанализаторы оптические GS-01. Методика поверки |
МП-242-1854-2015 |
1 экз. |
|
Программное обеспечение настройки. Компакт-диск1) |
ВКПЕ.413311.001 Д42 |
1 |
|
Примечания: 1) При групповой поставке в один адрес - допускается комплектование в количестве, согласованном с заказчиком; 2) Допускается документацию комплектовать только в электронном виде формата «pdf» с записью на компакт-диске программного обеспечения; 3) По отдельному заказу. | ||
Сведения о методах измерений
Методика измерений приведена в документе «Газоанализаторы оптические GS-01. Руководство по эксплуатации» ВКПЕ.413311.001РЭ.
Нормативные документы
ГОСТ Р 52350.29-1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схема для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ТУ 4215-001-89877517-2014 Газоанализаторы оптические GS-01. Технические условия.
