Уровнемеры Turbo Flow LVG
| Номер в ГРСИ РФ: | 60933-15 |
|---|---|
| Категория: | Уровнемеры |
| Производитель / заявитель: | ООО НПО "Турбулентность-Дон", с.Чалтырь |
Уровнемеры Turbo Flow LVG (далее уровнемеры) предназначены для измерений уровня различных жидких сред, уровней раздела несмешиваемых жидкостей, температуры, давления и плотности контролируемых сред, содержащихся в открытых емкостях или в резервуарах, в том числе находящихся под давлением. Уровнемеры вычисляют текущие значения объема и массы продукта, находящегося в резервуаре, по внесенным в уровнемер параметрам резервуара и измеренным характеристикам контролируемой среды.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 60933-15 |
| Действует | по 24.04.2025 |
| Наименование | Уровнемеры |
| Модель | Turbo Flow LVG |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | a46a8e36-3428-da32-8d16-44c115c6ea41 |
Производитель / Заявитель
ООО НПО «Турбулентность-Дон», РОССИЯ, 346815, Ростовская обл., Мясниковский м.р-н, Краснокрымское с.п., автодорога Ростов-на-Дону – Новошахтинск тер., 1-й км, зд. 6/8
Поверка
| Межповерочный интервал / Периодичность поверки |
3 года
2 года
для мод. Turbo Flow LVG - TPρ
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 12 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
60933-15: Описание типа
2024-60933-15-1.pdf
|
Скачать | 396.6 КБ | |
|
60933-15: Методика поверки
2022-mp60933-15.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Уровнемеры Turbo Flow LVG (далее уровнемеры) предназначены для измерений уровня различных жидких сред, уровней раздела несмешиваемых жидкостей, температуры, давления и плотности контролируемых сред, содержащихся в открытых емкостях или в резервуарах, в том числе находящихся под давлением. Уровнемеры вычисляют текущие значения объема и массы продукта, находящегося в резервуаре, по внесенным в уровнемер параметрам резервуара и измеренным характеристикам контролируемой среды.
Описание
Принцип действия уровнемеров основан на воздействии изменения уровня среды через поплавок, перемещающийся вдоль измерительной штанги, на магниточувствительные элементы, установленные в измерительной штанге. При изменении уровня среды или уровня раздела несмешиваемых жидкостей поплавок свободно движется между ограничителями вдоль измерительной штанги, помещенной в защитную гильзу, принимая положения по длине штанги в зависимости от измеряемого уровня среды. Магниты, встроенные в поплавок, воздействуют на магниточувствительные элементы, приводя к возникновению активного цифрового выходного сигнала. Сигналы со всех магниточувствительных элементов считываются электронным блоком, где преобразуются в значение уровня среды.
В состав уровнемеров входят:
- первичный преобразователь (далее - ПП), состоящий из измерительной штанги, содержащей магниточувствительные элементы, и одного или нескольких поплавков со встроенными в них кольцевыми магнитами;
- электронный блок (далее - ЭБ), принимающий сигналы от ПП, датчиков давления, температуры и плотности. ЭБ вычисляет объем среды по стандартизованным алгоритмам, с учетом измеренных или введенных физических параметров среды и значений градуировочных таблиц мер вместимости (далее - резервуаров), а также вычисляет массу продукта, находящегося в резервуаре. ЭБ представляет собой корпус с размещенными внутри электронными платами, смонтированный непосредственно на измерительной штанге; на лицевую панель ЭБ выведена клавиатура и показывающее устройство (в зависимости от исполнения). ЭБ обеспечивает проводную или беспроводную связь (в зависимости от модификации) с автоматизированной системой управления технологическим процессом (далее - АСУ ТП).
- внешний терминал (далее - ВТ), осуществляющий считывание информации и удаленное управление уровнемером, представленный в виде: ВТ1 - электронное устройство с показывающим жидкокристаллическим индикатором и кнопочным полем; ВТ2 -электронное устройство с промышленным панельным компьютером с сенсорным экраном. Наличие и функционал ВТ определяется модификацией и исполнением уровнемера.
В зависимости от конструкции, состава и выполняемых функций уровнемеры имеют следующие модификации:
- модификация Turbo Flow LVG - L - для измерения только уровня;
- модификация Turbo Flow LVG - Т - для измерения уровня и температуры;
- модификация Turbo Flow LVG - Р - для измерения уровня и давления;
- модификация Turbo Flow LVG - TP - для измерения уровня, температуры и давления.
- модификация Turbo Flow LVG - ТРр - для измерения уровня, температуры, давления и плотности.
Измерение температуры среды с нормируемой точностью (для модификаций Turbo Flow LVG - Т, Turbo Flow LVG - ТР и Turbo Flow LVG - TPp) производится платиновым термопреобразователем сопротивления PtlOO по ГОСТ 6651-2009. Индикация послойной температуры среды производится встроенными в ПП с шагом 256 мм полупроводниковыми датчиками температуры. Измерение давления (при наличии канала измерения давления) производится одним или двумя датчиками давления с цифровым, токовым или потенциальным выходом. Измерение плотности в рабочих условиях производится с помощью плотномера 804 (ГР 47933-11) с цифровым выходным сигналом по интерфейсу RS485. Уровнемер модификации Turbo Flow LVG - TPp производит вычисление массы продукта.
В зависимости от вида и наличия показывающего устройства уровнемеры имеют следующие исполнения:
- без показывающего устройства;
- со встроенным в ЭБ показывающим устройством;
- с показывающим устройством в составе ВТ;
- со встроенными в ЭБ показывающим устройством и с показывающим устройством в составе ВТ.
По наличию клавиатуры уровнемеры имеют следующие исполнения:
- без клавиатуры;
- со встроенной в ЭБ клавиатурой;
- со встроенной в ВТ клавиатурой;
- со встроенными в ЭБ и ВТ клавиатурами.
В зависимости от уровня взрывозащиты уровнемеры могут быть:
- не взрывозащищенные;
- с взрывозащитой вида «взрывонепроницаемая оболочка» вида «d» с выходными искробезопасными цепями уровня «ia»;
- с взрывозащитой вида «искробезопасная цепь уровня «ia».
Уровнемеры в зависимости от модификации обеспечивают выполнение следующих функций:
- измерение и непрерывное преобразование уровня, температуры, давления и плотности в стандартный унифицированный аналоговый и цифровой сигналы, а также вычисление объема и массы продукта с учетом введенных физических параметров среды и значений градуировочных таблиц резервуаров при учетно-расчетных и технологических операциях;
- разделение и ограничение напряжения и тока в искробезопасных цепях;
- архивирование в энергонезависимой памяти и вывод на показывающее устройство результатов измерений и вычислений, архивов событий и параметров функционирования;
- передачу данных об измеряемых параметрах, параметров настройки и архивной информации по последовательному интерфейсу RS-485 или с помощью GSM модема (по беспроводному каналу передачи данных 900/1800МГц), с целью интеграции уровнемеров в системы АСУ ТП.
Уровнемеры обеспечивают вывод на показывающее устройство следующих параметров:
- текущего значения уровня среды и/или уровня раздела несмешиваемых сред;
- текущего значения температуры измеряемой среды;
- текущего значения давления;
- текущего значения плотности измеряемой среды;
- текущих параметров даты и времени;
- текущих значений объема и массы измеряемой среды;
- времени работы с момента пуска в эксплуатацию;
- времени работы в режиме присутствия нештатных ситуаций;
- параметров функционирования уровнемера;
- архивных значений показателей.
Программное обеспечение
Встроенное программное обеспечение (ПО) уровнемеров используется для измерения уровня продукта относительно установленного диапазона, передачи результатов измерения, настройки, самодиагностики уровнемеров и архивирования измеренных данных. При настройке и калибровке на заводе прошивается ПО, которое защищено от несанкционированного доступа паролем. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
lvg |
|
Номер версии (идентификационный номер) ПО |
Не ниже v1.0 |
|
Цифровой идентификатор ПО |
0xb456588F |
|
Другие идентификационные данные, если имеются |
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
г
д

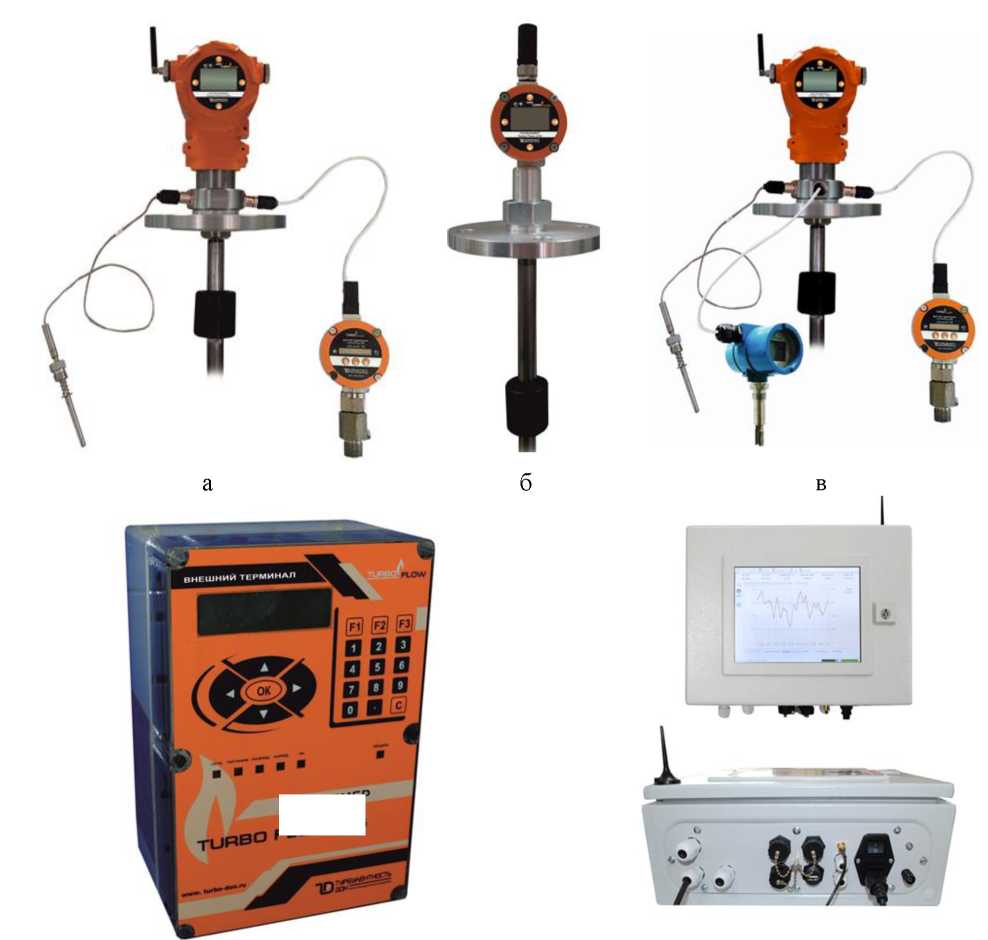

Рисунок 1 - общий вид уровнемеров Turbo Flow LVG
УРОВНЕМЕР
FLOW LVG
а - уровнемер Turbo Flow LVG-TP с взрывозащитой вида «взрывонепроницаемая оболочка» вида «d»;
б - уровнемер Turbo Flow LVG-L с взрывозащитой вида «искробезопасная цепь уровня «ia»;
в - уровнемер Turbo Flow LVG-TPp;
г - внешний терминал ВТ1 - ЖКИ с кнопочным полем;
д - внешний терминал ВТ2 - ППК с сенсорным экраном.

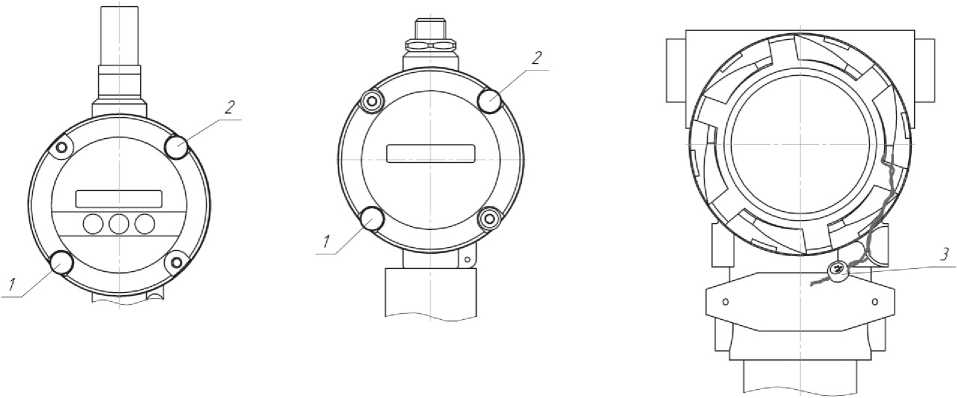

Рисунок 2 - Схемы пломбирования уровнемеров Turbo Flow LVG
1 - места для пломбы предприятия - изготовителя (способом давления на специальную мастику);
2 - места для поверительного клейма (способом давления на специальную мастику);
3 - пломба свинцовая (для уровнемеров взрывозащищенного исполнения Exd).
Технические характеристики
Основные метрологические и технические характеристики уровнемеров приведены в таблице 2.
Таблица 2
|
Характеристика |
Значение характеристики |
|
Верхние пределы измерений уровня (диапазоны измерений уровня), м |
1,0; 1,5; 2,0; 2,5; 3,0; 3,5; 4,0; 4,5; 5,0; 6,0; 7,0; 8,0; 9,0; 10,0 |
|
Нижний не измеряемый уровень, мм, не более |
110 |
|
Пределы допускаемой основной абсолютной погрешности и вариации показаний при измерении уровня (в зависимости от исполнения), мм |
± 1; ± 2; ± 4; ± 5; ± 10 |
|
Пределы допускаемой дополнительной абсолютной погрешности при измерении уровня на каждые 10 °С на 1000 мм длины, мм |
± 0,2 |
|
Пределы допускаемой приведенной погрешности при преобразовании уровня среды в стандартный токовый (потенциальный) выходной сигнал, % |
± 0,1 |
|
Диапазон измерений температуры измеряемой среды, °С |
от - 50 до + 80 |
|
Пределы допускаемой абсолютной погрешности при измерении температуры, °С |
± 0,5 |
|
Диапазон измерений избыточного давления, МПа |
от 0 до 2,5 |
|
Рабочий диапазон измерений избыточного давления, % |
от 20 до 100 |
|
Пределы допускаемой относительной погрешности при измерении давления, % |
± 0,5 |
|
Диапазон измерений плотности, кг/м3 |
от 0 до 2000 |
|
Характеристика |
Значение характеристики |
|
Пределы допускаемой абсолютной погрешности при измерении плотности при комплектации уровнемера плотномером 804 в диапазоне рабочих температур и давлений для исполнения плотномера 804 с цифровым выходным сигналом, в зависимости от пределов погрешности заводской калибровки, кг/м3 |
± 0,5 или ± 1,0 |
|
Пределы допускаемой относительной погрешности вычисления массы продукта, % |
± 0,02 |
|
Пределы допускаемой относительной погрешности при измерении массы жидкой фазы продукта при косвенном методе статических измерений, %: - до 120 т, при использовании значения плотности в рабочих условиях; - от 120 т и более, при использовании значения плотности в рабочих условиях |
± 0,7 ± 0,8 |
|
Аналоговые выходы: - токовый выход, мА |
от 0 до 5; от 4 до 20; от 0 до 20; |
|
- потенциальный выход, В |
от 0,4 до 2; от 0 до 10 |
|
Цифровые проводные интерфейсы Цифровые беспроводные интерфейсы |
протокол MODBUS RTU по интерфейсам RS-485 и RS-485 TTL GSM, GPRS, Bluetooth |
|
Напряжение питания (в зависимости от исполнения и подсветки), В: - от встроенной батареи - от внешнего искробезопасного источника питания |
3,6; 7,2 от 3,6 до 18; от 12 до 24 |
|
Потребляемая мощность, Вт, не более |
15 |
|
Масса уровнемера, кг, не более |
50 |
|
Масса выносного показывающего устройства, кг, не более |
6 |
|
Габаритные размеры уровнемера, мм, не более |
(Н*+360)х250х250 |
|
Габаритные размеры выносного показывающего устройства, мм, не более |
200x350x135 |
|
Средняя наработка на отказ, ч, не менее |
60 000 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, |
от - 50 до + 70 от 30 до 95 |
|
Степень защиты от внешних воздействий |
IP65 |
*где Н - длина измерительной штанги.
Знак утверждения типа
наносится на информационную табличку, закрепленную на ЭБ и ВТ (при наличии) методом аппликации и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность
Комплект поставки уровнемеров приведен в таблице 3.
Таблица 3
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Уровнемер Turbo Flow LVG |
Turbo Flow LVG - L Turbo Flow LVG - Т Turbo Flow LVG - P Turbo Flow LVG - TP Turbo Flow LVG - TPp |
1 |
В соответствии с заказом |
|
Комплект монтажных частей |
1 к-т. | ||
|
Уровнемер Turbo Flow LVG. Паспорт |
ТУАС.407629.001 ПС |
1 экз. | |
|
Уровнемеры Turbo Flow LVG. Руководство по эксплуатации |
ТУАС.407629.001 РЭ |
1 экз. |
Допускается поставлять один экземпляр в один адрес отгрузки |
|
Уровнемеры Turbo Flow LVG. Методика поверки |
1 экз. |
Допускается поставлять один экземпляр в один адрес отгрузки | |
|
Эксплуатационная документация на входящие в состав средства измерений |
. |
В соответствии с заказом |
Сведения о методах измерений
ГОСТ Р 8.785-2012 ГСИ. Масса газового конденсата, сжиженного углеводородного газа и широкой фракции легких углеводородов. Общие требования к методикам (методам) измерений
Уровнемеры Turbo Flow LVG. Руководство по эксплуатации ТУАС. 407629.001 РЭ
Нормативные документы
Turbo Flow LVG
ТУ 4214-013-70670506-2013 Уровнемер Turbo Flow LVG. Технические условия.
