Комплексы измерительные ЛОГИКА 7761
| Номер в ГРСИ РФ: | 60936-15 |
|---|---|
| Производитель / заявитель: | ЗАО НПФ "Логика", г.С.-Петербург |
Комплексы измерительные ЛОГИКА 7761 (далее - ИК) предназначены для измерения расхода и объема природного газа при рабочих условиях и приведения результатов измерений к стандартным условиям.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 60936-15 |
| Действует | по 27.04.2030 |
| Наименование | Комплексы измерительные |
| Модель | ЛОГИКА 7761 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | ad1f8900-2780-f928-bf3a-3526bd9c14bc |
Производитель / Заявитель
АО "НПФ "Логика", РОССИЯ, г.С.-Петербург; АО "Теплоэнергомонтаж" (ТЭМ), РОССИЯ, г.С.-Петербург
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
3 года
для исп. с барьерами искрозащиты и исп. с преобразователями МИДА-13П, Метран-55
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 14 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
60936-15: Описание типа
2020-60936-15.pdf
|
Скачать | 608 КБ | |
|
60936-15: Методика поверки
2018-mp60936-15.pdf
|
Скачать | 625.4 КБ |
Описание типа
Назначение
Комплексы измерительные ЛОГИКА 7761 (далее - ИК) предназначены для измерения расхода и объема природного газа, технических газов различного состава, транспортируемых по трубопроводам при рабочих условиях, температуры окружающего воздуха, атмосферного давления и других параметров контролируемой среды и приведения результатов измерений расхода и объема газа к стандартным условиям.
Описание
Принцип действия ИК состоит в измерении параметров газа, транспортируемого по трубопроводам, передаче измеренных значений в виде электрических сигналов в корректор с последующим их преобразованием в значения физических величин и выполнением вычислений в соответствии с уравнениями измерений.
В составе ИК используются в любом сочетании первичные преобразователи и барьеры искрозащиты, типы которых приведены в таблице 1 (в скобках указан регистрационный номер составной части в госреестре СИ). В качестве комплексного компонента ИК используется корректор СПГ761 (36693-13) или СПГ762 (37670-13) совместно с измерительными адаптерами АДС97 (38646-08).
ИК различаются количеством, составом и уровнем точности измерительных каналов. Конкретный состав ИК и значения метрологических характеристик определяются заказом и приводятся в паспорте.
Таблица 1 - Первичные преобразователи и барьеры искрозащиты в составе ИК
|
Преобразователи расхода | |||
|
ALTOSONIC V12 (47549-11) |
Q.Sonic plus (53860-13) |
OPTISONIC 7300 (67993-17) | |
|
Преобразователи давления | |||
|
EJ* (59868-15); 3051 (14061-15); Метран-150 (32854-13); МИДА-13П (17636-17); |
Метран-55 (18375-08); ПД100И (56246-14); АИР-20/М2 (63044-16); СДВ (28313-11); |
DMP (56795-14); АИР-10 (31654-14) - - | |
|
Преобразователи разности давлений | |||
|
EJ* (59868-15); 3051 (14061-15); |
Метран-150 (32854-13); АИР-20/М2 (63044-16); |
СДВ (28313-11); ПД100И (56246-14) | |
|
Преобразователи температуры | |||
|
ТС (58808-14); ТСПТ-Ех (57176-14); |
ТПТ-1 (46155-10); ТПТ-15 (39144-08); |
ТСП-Н (38959-17); ТЭМ-100 (40592-09) | |
|
Барьеры искрозащиты | |||
|
ТСС-Ех (63024-16) |
Z (22152-07) | ||
Общий вид составных частей ИК приведен на рисунках 1 - 6.
Рисунок 1 - Корректор СПГ761 (СПГ762)
Рисунок 2 - Адаптер АДС97
ALTOSONIC V12 OPTISONIC 7300 Q.Sonic plus
Рисунок 3 - Преобразователи расхода
Метран-150
EJ*
АИР-20/М2
3051 АИР-10
Метран-55
сдв
МИДА-13П DMP
Рисунок 4 - Преобразователи давления и разности давлений
ПД100И

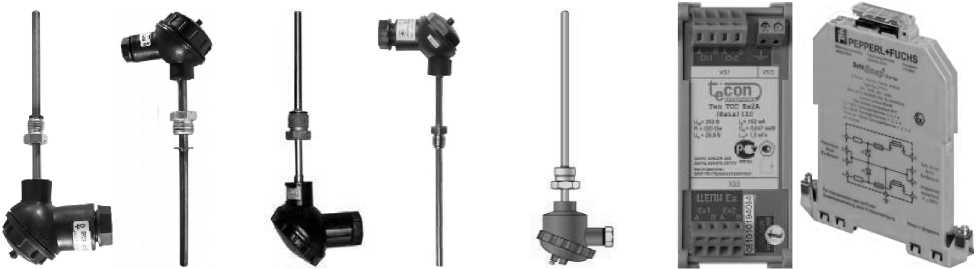

ТПТ-15 ТПТ-1 ТСП-Н ТЭМ-100 ТС (ТСПТ-Ех) ТСС-Ех Z
Рисунок 5 - Преобразователи температуры
Рисунок 6 - Барьеры искрозащиты
Программное обеспечение
Программное обеспечение (ПО) ИК встроенное, неперезагружаемое при эксплуатации, имеющее метрологически значимую часть. ПО резидентно размещается в корректоре и реализует вычислительные, диагностические и интерфейсные функции согласно эксплуатационной документации. Уровень защиты ПО от непреднамеренных и преднамеренных изменений "высокий" по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные |
Значение | |
|
Номер версии: |
ИК с корректором СПГ761 ИК с корректором СПГ762 |
ОЗ.х.хх 2.0 |
|
Цифровой идентификатор: |
ИК с корректором СПГ761 ИК с корректором СПГ762 |
D36A 4C0C |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование |
Значение |
|
Диапазон измерений объемного расхода, м3/ч |
от 4 до 7,5-106 |
|
Диапазон измерений объема, м3 |
от 3-10-3 до 9-1011 |
|
Диапазон измерений температуры, °C |
от -50 до +200 |
|
Диапазон измерений давления и разности давлений, МПа |
от 0 до 7 |
|
Пределы допускаемой относительной погрешности при измерении расхода и объема при рабочих условиях, % |
±0,3; ±0,5; ±1; ±1,5 |
|
Пределы допускаемой относительной погрешности при измерении расхода и объема, приведенных к стандартным условиям, % |
±0,5; ±0,75; ±1,5; ±2,5 |
|
Пределы допускаемой приведенной к верхнему пределу измерений погрешности при измерении давления и разности давлений, % |
±0,2; ±0,5; ±0,8 |
|
Пределы допускаемой абсолютной погрешности при измерении температуры, °С |
±(0,3+0,002-|t|); ±(0,8+0,004-|t|) |
|
Пределы допускаемой относительной погрешности часов, % |
±0,01 |
Таблица 4 - Технические характеристики
|
Условия эксплуатации: | |
|
- температура окружающего воздуха,°С |
от -10 до +50 * |
|
- относительная влажность, % |
80 при 35 °С и более низких температурах |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Электропитание, В |
220+22 33 (непосредственно или через сетевые адаптеры) |
|
Г абаритные размеры и масса |
приведены в описаниях типа составных частей |
|
Средняя наработка на отказ, ч |
40000 |
|
Средний срок службы, лет |
12 |
|
Примечание. * Для преобразователей расхода от -40 до +50 °С. | |
Знак утверждения типа
наносится на титульный лист эксплуатационных документов типографским способом.
Комплектность
Таблица 5 - Состав комплекса измерительного ЛОГИКА 7761
|
Наименование |
Количество |
|
Корректор |
1 шт. |
|
Адаптер измерительный |
от 0 до 2 шт |
|
Преобразователи расхода |
от 1 до 16 шт |
|
Преобразователи давления и разности давлений |
от 1 до 12 шт. |
|
Преобразователи температуры |
от 1 до 16 шт. |
|
Барьеры искрозащиты |
от 0 до 28 шт. |
|
Руководство по эксплуатации с методикой поверки (РАЖГ.421431.037 РЭ) |
1 шт. |
|
Паспорт (РАЖГ.421431.037 ПС) |
1 шт. |
|
Эксплуатационная документация составных частей |
1 шт. |
Поверка
осуществляется по документу РАЖГ.421431.037 РЭ "Комплексы измерительные ЛОГИКА 7761.
Руководство по эксплуатации" (раздел 6 "Методика поверки" с изменением №1), утвержденному ФГУП "ВНИИМС" 06 марта 2018 г.
Основные средства поверки:
- эталоны и вспомогательное оборудование для поверки комплексов не используются при наличии действующих свидетельств о поверке средств измерений, входящих в состав комплексов;
- при поверке средств измерений, составных частей комплекса, средства поверки применяются в соответствии с документами на поверку этих средств измерений.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт ИК.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 30319.1-2015 Газ природный. Методы расчета физических свойств. Общие положения
ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода
ГОСТ 30319.3-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о компонентном составе
ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода
ГСССД МР 118-05 Методика расчета плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости умеренно сжатых газовых смесей
ТУ 4217-093-23041473-2015 Комплексы измерительные ЛОГИКА 7761. Технические условия
