NTP-серверы ГЛОНАСС/GPS "DeNTP-GG"
| Номер в ГРСИ РФ: | 60968-15 |
|---|---|
| Производитель / заявитель: | ООО "Компания ДЭП", г.Москва |
NTP-серверы ГЛОНАСС/GPS «DeNTP-GG» предназначены для воспроизведения единиц времени и шкалы времени, синхронизированных по сигналам от глобальных навигационных спутниковых систем ГЛОНАСС/GPS или от других NTP-серверов (в том числе от NTP-серверов ГЛОНАСС/GPS «DeNTP-GG») и выдачи информации о времени через порт Ethernet по протоколу NTP, SNTP и через выход 1PPS.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 60968-15 |
| Действует | по 28.07.2030 |
| Наименование | NTP-серверы ГЛОНАСС/GPS |
| Модель | "DeNTP-GG" |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 198d1ff5-fc7d-6088-69d1-2f77305b4eef |
Производитель / Заявитель
Общество с ограниченной ответственностью «Компания ДЭП» (ООО «Компания ДЭП»), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 19.04.2026 |
Поверители
Скачать
|
60968-15: Описание типа
2020-60968-15.pdf
Файл устарел
|
Скачать | 99.4 КБ | |
|
60968-15: Методика поверки
2022-mp60968-15.pdf
|
Скачать | 522.1 КБ | |
|
60968-15: Описание типа
2025-60968-15.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
NTP-серверы ГЛОНАСС/GPS «DeNTP-GG» предназначены для воспроизведения единиц времени и шкалы времени, синхронизированных по сигналам от глобальных навигационных спутниковых систем ГЛОНАСС/GPS или от других NTP-серверов (в том числе от NTP-серверов ГЛОНАСС/GPS «DeNTP-GG») и выдачи информации о времени через порт Ethernet по протоколу NTP, SNTP и через выход 1PPS.
Описание
Принцип действия NTP-серверов ГЛОНАСС/GPS «DeNTP-GG» основан на приеме сигналов от глобальных навигационных спутниковых систем ГЛОНАСС/GPS, их обработке и формировании выходных сигналов: 1 Гц (1PPS), синхронизированных со шкалой времени UTC(SU), а также выходных данных о времени с метками времени национальной шкалы времени UTC(SU) в формате NTP, SNTP.
NTP-серверы ГЛОНАСС/GPS «DeNTP-GG» являются базовым элементом для построения систем синхронизации времени, обеспечивает точное единое время абонентов сети по шкале времени UTC(SU), обеспечивает регистрацию даты, времени событий и данных в автоматизированных системах.

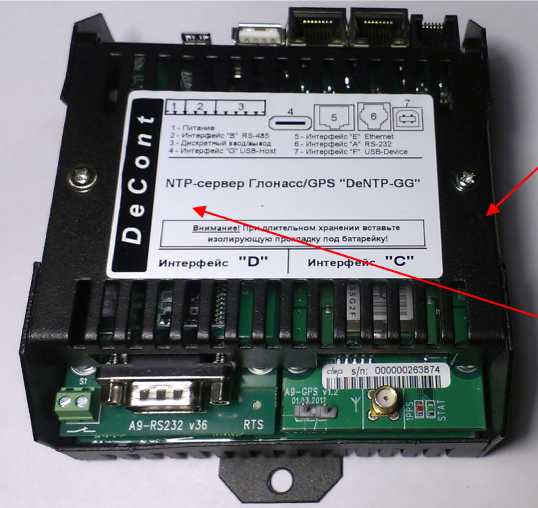

Внешний вид NTP-сервера ГЛОНАСС/GPS «DeNTP-GG» и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Место пломбировки от несанкционированного доступа
Место нанесения знака утверждения типа
Рисунок 1 - Внешний вид NTP-сервера ГЛОНАСС/GPS «DeNTP-GG» и схема пломбировки от несанкционированного доступа
Программное обеспечение
В NTP-серверах ГЛОНАСС/GPS «DeNTP-GG» используется программное обеспечение (ПО) SCADA SyTrack, в частности ПО «SyTrack-PLC» SYNTIME.
Встроенное ПО «SyTrack-PLC» SYNTIME, являющееся метрологически значимым, заносится во флэш-память NTP-сервера ГЛОНАСС/GPS «DeNTP-GG» при выпуске из производства и не может быть изменено пользователем. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационное наименование ПО |
Программное обеспечение «SyTrack-PLC» SYNTIME |
|
Номер версии (идентификационный номер) ПО |
Не ниже 4.5 |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Конструкция СИ исключает возможность несанкционированного влияния на встроенное ПО СИ и измерительную информацию. Уровень защиты встроенного программного обеспечения соответствует уровню «высокий» по Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики DeNTP-GG приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Параметры импульсного сигнала отрицательной полярности 1 Гц при подключенном питании 12 В: - логическая 1, В, не более - логический 0, В, не более - длительность импульса, мс, не более - время нарастания переднего фронта, мкс, не более |
0,4 12 5 10 |
|
Пределы допускаемой абсолютной погрешности привязки переднего фронта выходного импульса частотой 1 Гц (по уровню 0,5) к шкале времени UTC(SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS, мкс |
± 10 |
|
Пределы допускаемой абсолютной погрешности привязки шкалы времени относительно шкалы времени UTC(SU) по протоколу NTP через интерфейс Ethernet, мкс |
± 200 |
|
Напряжение питания от сети постоянного тока, В |
от 9 до 30 |
|
Потребляемая мощность, ВА, не более |
6 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
110 х 135 х 55 |
|
Масса, кг, не более |
1 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре воздуха 25°С, %, не более |
от минус 40 до 70 98 |
Знак утверждения типа
наносится типографским способом на титульный лист эксплуатационной документации и на лицевую панель DeNTP-GG в виде наклейки или любым технологическим способом, обеспечивающим четкое изображение знака, его стойкость к внешним воздействующим факторам, а также сохранность его изображения в течение всего установленного срока службы DeNTP-GG.
Комплектность
В комплект поставки входят:
- NTP-сервер ГЛОНАСС/GPS «DeNTP-GG»;
- антенна ГЛОНАСС/GPS (по заказу);
- минипульт (по заказу);
- блок питания (по заказу);
- паспорт;
- руководство по эксплуатации;
- методика поверки.
Сведения о методах измерений
NTP-сервер ГЛОНАСС/GPS «DeNTP-GG». Руководство по эксплуатации ДПАВ.421457.016РЭ.
Нормативные документы
ГОСТ 8.129-2013. «ГСИ. Государственная поверочная схема для средств измерений времени и частоты»;
Техническая документация изготовителя.
