Преобразователи давления измерительные 2088
| Номер в ГРСИ РФ: | 60993-15 |
|---|---|
| Производитель / заявитель: | ЗАО "Промышленная группа "Метран", г.Челябинск |
Преобразователи давления измерительные 2088 (далее - преобразователи) предназначены для измерений абсолютного или избыточного давления газообразных, жидких сред и пара и обеспечивают непрерывное преобразование измеряемого параметра в аналоговый и (или) цифровой выходные сигналы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 60993-15 |
| Действует | по 01.04.2025 |
| Наименование | Преобразователи давления измерительные |
| Модель | 2088 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | ac0194f3-4eb4-1de4-793a-8653f0375e64 |
Производитель / Заявитель
Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»), Фирма "Rosemount Inc.", США; Фирма "Emerson Process Management GmbH & Co. OHG", Германия; Фирма "Beijing Rosemount Far East Instrument Co., Ltd.", Китай; Фирма "Emerson Asia Pacific Private Limited", Сингапур; "Emerson Process Management Asia Pacific Pte Ltd.", Сингапур
Поверка
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
5836
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 5822 (100%) |
| Неуспешных поверок (СИ непригодно) | 14 (0 %) |
| Актуальность информации | 08.05.2026 |
Поверители
Скачать
|
60993-15: Описание типа
2021-60993-15-1.pdf
|
Скачать | 372.7 КБ | |
|
60993-15: Методика поверки
2021-mp60993-15.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Преобразователи давления измерительные 2088 (далее - преобразователи) предназначены для измерений абсолютного или избыточного давления газообразных, жидких сред и пара и обеспечивают непрерывное преобразование измеряемого параметра в аналоговый и (или) цифровой выходные сигналы.
Описание
Принцип действия преобразователей основан на преобразовании сигнала от чувствительного элемента сенсорного модуля в выходной сигнал, пропорциональный приложенному давлению.
Преобразователи состоят из сенсорного модуля и электронного преобразователя. В сенсорном модуле используется тензорезистивный тензомодуль на кремниевой подложке. Чувствительным элементом тензомодуля является пластина из кремния с пленочными тензорезисторами (структура КНК).
Давление через разделительную мембрану и разделительную жидкость передается на чувствительный элемент тензомодуля. Воздействие давления преобразуется в деформацию чувствительного элемента, вызывая при этом изменение электрического сопротивления его тензорезисторов и разбаланс мостовой схемы. Электрический сигнал, образующийся при разбалансе мостовой схемы, преобразуется в цифровой код, пропорциональный приложенному давлению.
Микропроцессор преобразователя корректирует цифровой код в зависимости от индивидуальных особенностей тензомодуля, а также в зависимости от температуры окружающей и (или) измеряемой среды. Откорректированный цифровой код передается на цифровое индикаторное устройство (при его наличии), а также на устройство, формирующее стандартный аналоговый и (или) цифровой выходные сигналы.
Преобразователи имеют модели: 2088А - преобразователь абсолютного давления и 2088G - преобразователь избыточного давления.
В преобразователях модели 2088А полость над чувствительным элементом вакуумирована и герметизирована.
Преобразователи имеют базовое исполнение, исполнение с повышенной точностью и исполнения с пониженной точностью. Для обозначения исполнений с повышенной точностью в наименовании модели преобразователей указывается код Р8. Для исполнений с пониженной точностью в наименовании модели преобразователей указываются следующие коды: Р1055, Р1056, Р1057.
Серийный номер наносится на маркировочную табличку любым технологическим способом, принятым на предприятии-изготовителе, в виде цифрового или буквенно-цифрового кода.
Общий вид преобразователей приведен на рисунке 1. Пломбирование преобразователей не предусмотрено. Нанесение знака поверки в обязательном порядке на преобразователи не предусмотрено.
а) б) в)

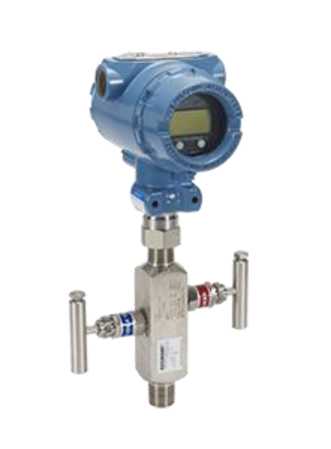

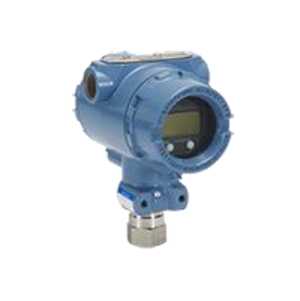

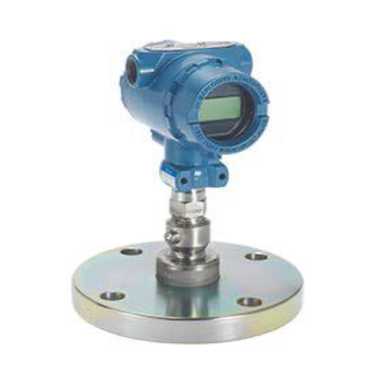

Рисунок 1 - Общий вид преобразователей давления измерительных 2088:
а) преобразователь 2088; б) преобразователь 2088 в сборе с клапанным блоком 306;
в) преобразователь 2088 в сборе с выносной разделительной мембраной
Программное обеспечение
Преобразователи имеют встроенное программное обеспечение (далее - ПО), не изменяемое и не считываемое. Уровень защиты ПО преобразователей от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
ПО является метрологически значимым.
Метрологические характеристики преобразователей нормированы с учетом влияния ПО.
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
02051-3520 |
|
Номер версии (идентификационный номер) ПО |
не ниже 3 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики_____
|
Наименование характеристики |
Значение ха |
рактеристики |
|
Диапазоны измерений, кПа 2) - избыточного давления - абсолютного давления |
Минимальный диапазон измерений Pmin, кПа 1) |
Максимальный верхний предел измерений Pmax, кПа |
|
4,137 4,137 |
27579,0 27579,0 | |
|
Пределы допускаемой основной приведенной к Рв погрешности, % - для диапазонов измерений или верхних пределов Рв > Pmax/10 - базовое исполнение - исполнение Р8 - для диапазонов измерений или верхних пределов: - Рв > Pmax/17 для исполнении Р1055 - Рв > Pmax/28 для исполнении Р1056 - для диапазонов измерений или верхних пределов: - Рв < Ртах/10 для базового исполнения и Р8 - Рв < Ртах/17 для исполнения Р1055 - Рв < Ртах/28 для исполнении Р1056 - для исполнения Р1057 |
±0,075 ±0,065 ±0,15 ±0,25 ±0,009'РШах/Рв ±0,009<Ртах/Рв ±0,009<Ртах/Рв ±0,5 | |
|
Пределы допускаемой дополнительной приведенной к Рв погрешности от изменения температуры окружающей среды на каждые 10 °С, % |
( P ^ ± 0,054 + 0,054 • — P к J | |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +21 до +25 до 80 от 84,0 до 106,7 | |
|
1) Минимальный диапазон измерений - минимально допустимая алгебраическая разность между значениями верхнего и нижнего пределов измерений. 2) Нижний предел измерений равен нулю для преобразователей 2088A и равен -100 кПа для преобразователей 2088G. Примечания: 1. Pmax - максимальный верхний предел измерений модели; Рв - диапазон измерений или верхний предел (при значении нижнего предела измерений равного 0), на который настроен преобразователь. 2. В преобразователях могут применяться другие единицы измерения давления, допущенные к применению в Российской Федерации. Информация о единицах измерения давления преобразователя указана в эксплуатационной документации. 3. При изготовлении и эксплуатации преобразователь может быть настроен на любой диапазон измерений, лежащий внутри максимального диапазона измерений, но величина диапазона измерений должна быть не менее минимального диапазона измерений Pmin. Информация о настроенном диапазоне измерений и его основной погрешности заносится в паспорт преобразователя. Пределы допускаемой основной погрешности нормируются в зависимости от настроенного диапазона. | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Выходные сигналы: - аналоговый сигнал постоянного тока, мА - аналоговый сигнал постоянного напряжения, В - цифровые сигналы |
от 4 до 20 от 1 до 5 HART |
|
Напряжение питания, В 1) |
от 5,8 до 42,4 |
|
Средняя наработка на отказ, ч |
150000 |
|
Степень защиты от воды и пыли |
IP66, IP67, IP68 |
|
Температура окружающей среды, °С |
от -40 до +85 2) |
|
Габаритные размеры, мм, не более 3) |
99x110x171 |
|
Масса, кг, не более 3) |
1,11 |
|
Вид взрывозащиты |
искробезопасная электрическая цепь; взрывонепроницаемая оболочка |
|
1) В зависимости от выходного сигнала преобразователя. 2) Диапазон температур, указан от нижнего предельного значения до верхнего предельного значения, конкретный диапазон рабочих температур определяется при заказе из ряда, установленного в технической документации изготовителя и указанного в эксплуатационной документации на преобразователи. 3) Без учета дополнительных узлов: жидкокристаллический дисплей, кронштейн, клапанный блок, разделительная мембрана. | |
Знак утверждения типа
наносится на табличку, прикрепленную к корпусу преобразователя, способом, принятым на предприятии-изготовителе, и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Количество |
Примечание |
|
Преобразователь давления измерительный 2088 |
1 шт. |
В зависимости от заказа |
|
Руководство по эксплуатации |
1 экз. * |
- |
|
Краткое руководство по установке |
1 экз. |
- |
|
Паспорт |
1 экз. |
- |
|
Методика поверки |
1 экз. * |
По заказу |
|
* Допускается: - прилагать 1 экз. (в зависимости от заказа) на каждые 10 преобразователей, поставляемых в один адрес; - поставка на электронном носителе. | ||
Сведения о методах измерений
приведены в разделе 1.4 «Общие сведения об измерительном преобразователе» в документе «Преобразователи давления измерительные 2088. Руководство по эксплуатации»
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 06 декабря 2019 года № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - 1-107 Па»
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 года № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Техническая документация фирмы «Rosemount Inc.», США
ТУ 4212-068-51453097-2015 «Преобразователи давления измерительные 2088. Технические условия»
