Тестеры радиокоммуникационные CMW500
| Номер в ГРСИ РФ: | 61050-15 |
|---|---|
| Производитель / заявитель: | Фирма "Garmin Corporation", Тайвань |
Аппаратура навигационная потребителей КНС GPS Aera 500 (далее - аппаратура) предназначена для проведения автоматического, глобального, непрерывного, всепогодного определения по сигналам навигационных космических аппаратов (далее - НКА) космической навигационной системы (далее - КНС) GPS геодезических координат местоположения (широта B, долгота L).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 61050-15 |
| Действует | по 24.04.2025 |
| Наименование | Тестеры радиокоммуникационные |
| Модель | CMW500 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 807572a6-7a15-34a5-042b-c9ffd788a37c |
Производитель / Заявитель
Фирма "Rohde & Schwarz GmbH & Co. KG", Германия
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 214 (98%) |
| Неуспешных поверок (СИ непригодно) | 4 (2 %) |
| Актуальность информации | 01.01.2026 |
Поверители
Скачать
|
61050-15: Описание типа
2020-61050-15.pdf
|
Скачать | 146.4 КБ | |
|
61050-15: Методика поверки
2022-mp61050-15.pdf
|
Скачать | 710.8 КБ |
Описание типа
Назначение
Тестеры радиокоммуникационные CMW500 предназначены для измерения и воспроизведения амплитудо-частотных характеристик и параметров модуляции сигналов беспроводных сетей связи GSM, WCDMA, LTE в сигнальном и несигнальном режимах.
Описание
Принцип действия тестеров радиокоммуникационных CMW500 основан на комбинации в одном приборе функционалов анализатора спектра с гетеродинным переносом исследуемого сигнала на промежуточную частоту и последующей его обработке с помощью аналогово-цифрового преобразователя (АЦП) с блоком цифровой обработки, а также генератора сигналов с системой цифровой фазовой автоподстройки частоты и квадратурным модулятором с источником модулирующих колебаний на основе цифро-аналогового преобразователя (ЦАП). В низкочастотной области предусмотрена возможность прямой работы АЦП и ЦАП для анализа и генерации сигналов звукового диапазона частот. Для работы в сигнальном режиме прибор оснащается специальной программной интегральной схемой (ПЛИС), которая поддерживает установление сигнализации с абонентскими устройствами в соответствии с требованиями к стандартам беспроводной связи. Кроме этого, возможна установка ПЛИС, обеспечивающей обмен информацией между тестером и абонентским устройством на уровне приложений.
Конструктивно тестеры радиокоммуникационные CMW500 выполнены в виде настольного моноблока, объединяющего в своем составе высокочастотную и низкочастотную части, блоки обработки цифровой информации и управляющий компьютер.
Тестеры радиокоммуникационные CMW500 работают под управлением встроенного компьютера с операционной системой Windows и специализированного программного обеспечения. Тестеры позволяют проводить измерения в ручном и автоматическом (по интерфейсам GPIB, LAN) режимах.
Тестеры радиокоммуникационные CMW500 имеют следующие опции:
- KB036 - расширение частотного диапазона до 6 ГГц;
- B590A/B590D - дополнительные разъемы высокочастотных входов и выходов;
- B690A/B690B - генератор опорной частоты повышенной точности;
- B612A/B - интерфейсы GPIB;
- B400B - анализатор/генератор сигналов звуковой частоты;
- B210A - модуль сигнализации GSM;
- B300B - модуль сигнализации WCDMA/LTE;
- B450D - модуль приложений;
- KM010 - анализ спектра;
- KS20x/KM200 - опции сигнализации и измерений GSM;
- KS40x/KM400 - опции сигнализации и измерений WCDMA;
- KS50x/KM500 - опции сигнализации и измерений LTE.

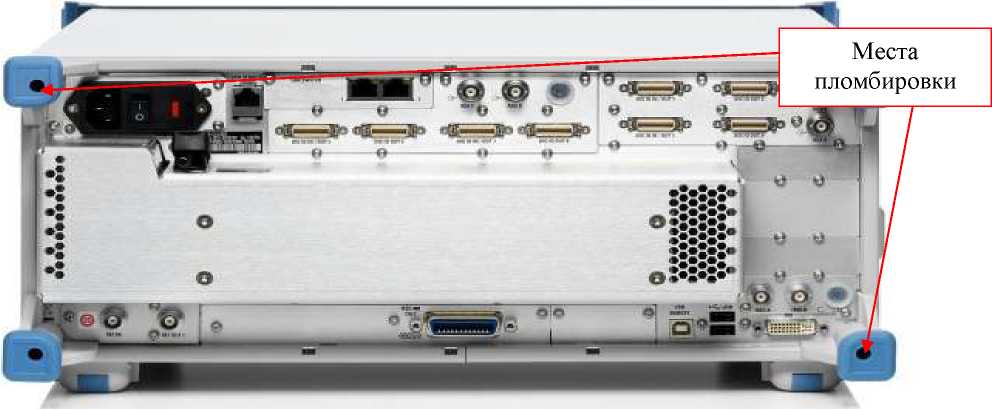

Внешний вид тестеров радиокоммуникационных CMW500 и место нанесения наклейки со знаком утверждения типа приведен на рисунке 1. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Программное обеспечение
Для управления режимами работы тестеров радиокоммуникационных CMW500 и обработки измерительных сигналов применяется встроенное программное обеспечение (далее - ПО) «CMW Base Firmware», обеспечивающее формирование заданий на проведение измерений, управление работой прибора в процессе проведения измерений, отображение хода измерений. ПО предназначено только для работы с тестерами CMW500 и не может быть использовано отдельно от измерительно-вычислительной платформы этих приборов.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Метрологически значимая часть ПО тестеров радиокоммуникационных CMW500 и измеренные данные не требуют специальных средств защиты. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CMW Base Firmware |
|
Номер версии (идентификационный номер) ПО |
Версия 3.2.70 |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные, если имеются |
- |
Место нанесения наклейки со знаком утверждения типа
II III II II Hill I!
Рисунок 1
Рисунок 2
Технические характеристики
Метрологические и технические характеристики тестеров радиокомуникационных CMW500 приведены в таблицах 2-8.
Таблица 2 - Параметры опорной частоты
|
Наименование характеристики |
Значение характеристики | |
|
Выход/выход опорной частоты |
10 МГц | |
|
Пределы допускаемой относительной погрешности 6f внутренней опорной частоты |
Штатно |
± 1 х 10-6 |
|
Опция В690А |
± 1 х 10-7 | |
|
Опция B690B |
± 3 х 10-8 | |
Таблица 3 - Параметры генератора высокочастотного
|
Наименование характеристики |
Значение характеристики | |
|
1 |
2 | |
|
Диапазон частот |
от 70 МГц до 3,3 ГГц от 70 МГц до 6 ГГц с опцией CMW-KB036 | |
|
Разрешение по частоте |
0,1 Гц | |
|
Диапазон установки значений уровня выходного сигнала на нагрузке 50 Ом на выходе RF1 OUT в режиме CW |
от 70 МГц до 100 МГц |
(от минус 120 до минус 7) дБмВт1 |
|
от 100 МГц до 3,3 ГГц |
(от минус 120 до 3) дБмВт | |
|
от 3,3 ГГц до 6 ГГц |
(от минус 112 до минус 7) дБмВт | |
|
Дискретность установки уровня выходного сигнала |
0,01 дБ | |
|
Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала |
от 70 МГц до 100 МГц от 100 МГц до 3,3 ГГц от 3,3 ГГц до 6 ГГц |
± 2 дБ ± 1 дБ ± 2 дБ |
Продолжение таблицы 3
|
1 |
2 |
|
Предел допускаемого значения КСВН выхода RF1 OUT |
1,6; волновое сопротивление 50 Ом |
|
Тип выходного разъема |
N «розетка» |
|
Уровень гармонических составляющих для уровня выходного сигнала минус 10 дБмВт, не более: |
минус 30 дБн2 |
|
Уровень негармонических составляющих, не более: от 400 МГц до 3,3 ГГц от 3,3 ГГц до 3,6 ГГц от 3,6 ГГц до 6 ГГц |
минус 60 дБн минус 25 дБн минус 40 дБн |
|
Спектральная плотность мощности фазовых шумов на частоте 1 ГГц при отстройке 1 МГц, не более |
минус 120 дБн/Гц3 |
Таблица 4 - Параметры анализатора высокочастотного
|
Наименование характеристики |
Значение характеристики | |
|
Диапазон установки опорных уровней мощности по входу RF1 COM в режиме CW |
(от минус 20 до 34) дБмВт | |
|
Динамический диапазон относительно уровня опорной мощности 0 дБмВт при полосе пропускания 1 кГц, не менее |
от 70 МГц до 3,3 ГГц |
100 дБ |
|
от 3,3 ГГц до 6 ГГц |
95 дБ | |
|
Уровень фазовых шумов на несущей частоте 1 ГГц при отстройке от несущей 1 МГц, не более |
минус 120 дБн/Гц | |
|
Пределы допускаемой абсолютной погрешности измерения уровня входного сигнала |
± 1,2 дБ | |
|
Уровень гармонических искажений относительно несущей, не более |
минус 30 дБ | |
|
Уровень подавления каналов приема зеркальных частот, промежуточных частот и прочих паразитных каналов относительно несущей, не менее |
от 70 МГц до 3,3 ГГц |
55 дБ |
|
от 3,3 ГГц до 6 ГГц |
40 дБ | |
|
Уровень остаточных сигналов комбинационных частот при опорном уровне минус 10 дБмВт, не более |
минус 100 дБмВт | |
|
Предел допускаемого значения КСВН входа RF1 COM |
1,6; волновое сопротивление 50 Ом | |
|
Тип выходного разъема |
N «розетка» | |
Таблица 5 - Параметры генератора низкочастотного
|
Наименование характеристики |
Значение характеристики |
|
1 |
2 |
|
Диапазон частот |
от 20 Гц до 21 кГц |
|
Разрешение по частоте |
1 Гц |
|
Диапазон установки значений уровня выходного сигнала |
от 10 мВ до 5 В |
Продолжение таблицы 5
|
1 |
2 |
|
Дискретность установки уровня выходного сигнала |
0,1 % |
|
Пределы допускаемой относительной погрешности установки уровня выходного сигнала |
± 1,5 % |
|
Коэффициент гармоник выходного сигнала, не более |
0,025 % |
|
Тип выходного разъема |
BNC «розетка», выходное сопротивление не более 4 Ом |
Таблица 6 - Параметры анализатора низкочастотного
|
Наименование характеристики |
Значение характеристики |
|
Диапазон частот вольтметра |
от 50 Гц до 21 кГц |
|
Диапазон измеряемых значений уровня входного сигнала |
от 1 мВ до 30 В |
|
Разрешение по уровню |
0,1 % |
|
Пределы допускаемой относительной погрешности измерения уровня входного сигнала |
± 1,3 % |
|
Диапазон частот измерителя коэффициента гармоник |
от 100 Гц до 10 кГц |
|
Пределы допускаемой относительной погрешности измерения коэффициента гармоник |
± 2 % |
|
Тип входного разъема |
BNC «розетка», входное сопротивление не менее 100 кОм |
Таблица 7 - Параметры модуляции и демодуляции
|
Наименование характеристики |
Значение характеристики | |
|
Пределы допускаемого среднеквадратического значения векторной ошибки при воспроизведении сигнала |
GSM (KS20x) |
± 1° |
|
WCDMA (KS40x) |
± 2 % | |
|
LTE (опция KS50x) |
± 2 % | |
|
Пределы допускаемого среднеквадратического значения векторной ошибки при демодуляции сигнала |
GSM (опция KM200) |
± 0,6° |
|
WCDMA (опция KM400) |
± 2,5 % | |
|
LTE (опция KM500) |
± 1 % | |
Таблица 8 - Условия эксплуатации и массогабаритные характеристики
|
Наименование характеристики |
Значение характеристики |
|
Рабочие условия применения |
Температура: (от 5 до 45) 0С Относительная влажность воздуха: (от 30 до 90) % при +25 0С |
|
Хранение/транспортирование |
Температура: (от минус 25 до 60) 0С Относительная влажность воздуха: не более 70 % при температуре 35 0С |
|
Напряжение и частота питающей сети |
(230 ± 23) В; (50 ± 0,5) Гц |
|
Потребляемая мощность |
не более 500 Вт |
|
Масса, не более |
20 кг |
|
Геометрические размеры (ширинахвысотахглубина) |
465 мм х 197 мм х 517 мм |
|
Время прогрева |
30 мин |
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель тестера радиокоммуникационного CMW500 в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Комплектность
Комплект поставки приведен в таблице 9.
Таблица 9
|
Обозначение |
Количество, шт |
|
Тестер радиокоммуникационный CMW500 |
1 |
|
Опции (по отдельному заказу) |
согласно заказу |
|
Комплект ЗИП |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки |
1 |
Поверка
Поверка осуществляется по документу МП РТ 2270-2015 «ГСИ. Тестеры радиокоммуникационные CMW500. Методика поверки», утвержденному ФБУ «Ростест-Москва» “07” мая 2015 г.
________Таблица 10 - Основные средства поверки:____________________________________________
|
Наименование средства поверки |
Требуемые технические характеристики средства поверки |
Рекомендуемое средство поверки | |
|
Пределы измерений |
Пределы допускаемой погрешности | ||
|
1 |
2 |
3 |
4 |
|
Стандарт частоты |
Частота выходных сигналов 5 МГц, 10 МГц |
± 5х10-10 за 1 год |
Стандарт частоты рубидиевый GPS -12RG |
|
Частотомер универсальный |
Диапазон частот от 0,001 Гц до 100 МГц |
± 5х10-10 с внешней опорной частотой за 1 год |
Частотомер универсальный CNT-90XL |
|
Анализатор спектра |
от 1 МГц до 6 ГГц (от минус 120 до 15) дБмВт Фазовый шум на частоте 1 ГГц при отстройке 1 МГц Демодуляция GSM, LTE, WCDMA |
± 1х10-6 ± (0,3...0,4) дБ минус 134 дБн/Гц ± 0,5 % |
Анализатор спектра FSVR7 |
|
Г енератор сигналов |
от 1 МГц до 6 ГГц ( от минус 100 до 10) дБмВт Фазовый шум на частоте 1 ГГц при отстройке 1 МГц Модуляция GSM, LTE, WCDMA |
± 1х10-6 минус 134 дБн/Гц ± 0,5 % |
Г енератор сигналов SMBV100A |
Продолжение таблицы 10
|
1 |
2 |
3 |
4 |
|
Измеритель мощности |
от 0 до 6 ГГц от 2*10-3 до 1 х 102 мВт |
± 0,1 дБ |
Преобразователь измерительный NRP-Z51 |
|
Анализатор спектра низкочастотный |
от 10 Гц до 100 кГц от 1 мВ до 5 В |
± 0,5 % Кг менее 0,01 % |
Анализатор спектра UPV |
|
Г енератор сигналов низкочастотный |
от 10 Гц до 100 кГц от 1 мВ до 10 В |
± 0,5 % Кг менее 0,01 % |
Анализатор спектра UPV c опцией B1 |
|
Анализатор цепей |
от 1 МГц до 6 ГГц КСВН: от 1,05 до 10 |
± 5 % |
Анализатор цепей векторный ZNB8 |
Сведения о методах измерений
Сведения о методиках (методах) измерений содержатся в документе “Тестеры радиокоммуникационные CMW500. Руководство по эксплуатации”.
Нормативные документы
1. ГОСТ 22261-94 "Средства измерений электрических и магнитных величин.
Общие технические условия".
2. Техническая документация фирмы “Rohde & Schwarz GmbH & Co. KG”,
Германия.
