Отвертки моментные MRTT, МТ

Номер в ГРСИ РФ: 61073-15
Категория: Отвертки моментные
Производитель / заявитель: Фирма "Atlas Copco", Швеция
Скачать
61073-15: Описание типа СИ Скачать 71.7 КБ
Нет данных о поставщике
Отвертки моментные MRTT, МТ поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Отвертки моментные серий MRTT, МТ (далее - отвертки) предназначены для воспроизведения крутящего момента силы при нормированной затяжке резьбовых соединений с правой и левой резьбой.

Информация по Госреестру

Основные данные
Номер по Госреестру 61073-15
Наименование Отвертки моментные
Модель MRTT, МТ
Срок свидетельства (Или заводской номер) 14.07.2020
Производитель / Заявитель

Фирма "Atlas Copco BLM s.r.l.", Италия

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 1
Найдено поверителей 1
Успешных поверок (СИ пригодно) 1 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

61073-15: Описание типа СИ Скачать 71.7 КБ

Описание типа

Назначение

Отвертки моментные серий MRTT, МТ (далее - отвертки) предназначены для воспроизведения крутящего момента силы при нормированной затяжке резьбовых соединений с правой и левой резьбой.

Описание

Принцип работы отверток основан на измерении пропорционального линейного перемещения, преобразуемого упругим элементом, установленным в корпусе, при приложении крутящего момента силы.

Под действием крутящего момента силы изменяется пропорциональное линейное перемещение, считываемое показывающим устройством, где происходит его преобразование в величину крутящего момента силы.

Отвертки состоят из корпуса, рукоятки, и присоединительного гнезда или квадрата и показывающего устройства модели АСТА MT 4 или STanaliser или STanaliser 6000.

Выпускаемые модели различаются диапазоном измерения крутящего момента силы, ценой деления шкалы, габаритными размерами, массой, размером присоединительного гнезда или квадрата

Опломбирование отверток не производится, ограничение доступа обеспечивается конструкцией самих отверток, которая может быть вскрыта только при помощи специального инструмента.

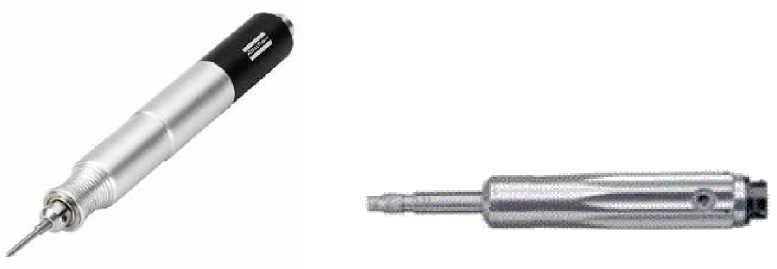

Общий вид отверток моментных серий MRTT, МТ

Серия МТ                        Серия MRTT

Технические характеристики

Модель

Диапазон измерений, Н^м

Пределы допускаемой относительной погрешности, %

Цена деления шкалы, Н^м

Размер присоединительного квадрата, гнезда, мм (дюйм)

Масса, г, не более

Длина, мм, не более

MRTT-B 1-06

0,1-1,0

±0,5

0,001

6,3 (1/4)

300

169

MRTT-B 5-06

0,5-5,0

MRTT-B 15-06

1,5-15

400

223

MT ТН 1

0 - 0,01

0,0001

3

245

119

MT ТН 2

0 - 0,02

MT ТН 5

0 - 0,05

MT ТН 10

0,01 - 0,1

319

MT ТН 20

0,02 - 0,2

MT ТН 50

0,05 - 0,5

0,001

6,3 (1/4)

388

126

MT ТН 100

0,1 - 1

MT ТН 200

0,2 - 2

Наработка на отказ - не менее 5000 циклов.

Диапазон рабочей температуры для всех исполнений от плюс 5 до плюс 40 °С.

Модель показывающего устройства

Г абаритные размеры, мм

Масса, г

STanaliser

209 х 105 х 37

1627

STanaliser 6000

acta MT 4

102 х 103 х 114

1765

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус отверток.

Комплектность

Наименование

Кол-во

Отвертка моментная

1

Показывающее устройства

1

Соединительный кабель

1

Руководство по эксплуатации

1

Футляр

1

Поверка

осуществляется по МИ 2593-2000 «ГСИ. Ключи моментные. Методика поверки».

Перечень основных средств поверки (эталонов), применяемых для поверки:

- установки для поверки моментных ключей 2-го разряда по ГОСТ Р 8.752-2011.

Сведения о методах измерений

Методика измерений приведена в документе: «Отвертки моментные серии MRTT. Руководство по эксплуатации», «Отвертки моментные серии MT. Руководство по эксплуатации»

Нормативные документы

1. ГОСТ Р 51254-99 «Инструмент монтажный для нормированной затяжки резьбовых соединений. Ключи моментные. Общие технические условия».

2. Техническая документация «Atlas Copco BLM S.r.l.», Италия.
