Преобразователи термоэлектрические многозонные ТП-0199
| Номер в ГРСИ РФ: | 61077-15 |
|---|---|
| Производитель / заявитель: | ООО НПП "ЭЛЕМЕР", г.Москва |
Преобразователи термоэлектрические многозонные ТП-0199 (далее по тексту -ТП-0199 или термопреобразователи многозонные) предназначены для измерений температуры твердых, жидких, газообразных и сыпучих веществ. ТП-0199 обеспечивают измерение температуры как нейтральных, так и агрессивных сред.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 61077-15 | |||||||||
| Действует | по 14.07.2030 | |||||||||
| Наименование | Преобразователи термоэлектрические многозонные | |||||||||
| Модель | ТП-0199 | |||||||||
| Приказы |
№753 от
16.04.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | a74ce7f5-9b27-301e-4a70-543a0d57e04d | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО НПП «ЭЛЕМЕР», РОССИЯ, 124489, г. Москва, г. Зеленоград, проезд 4807-й, д. 7, стр. 1; 124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 2
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1821-207-2025 ГСИ. Преобразователи термоэлектрические многозонные ТП-0199. Методика поверки. Действие методики распространяется на все СИ, находящиеся в эксплуатации
(с 16.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
Первичная поверка до ввода в эксплуатацию
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 73 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 19.04.2026 |
Поверители
Скачать
|
61077-15: Описание типа
2024-61077-15.pdf
Файл устарел
|
Скачать | 122.8 КБ | |
|
61077-15: Методика поверки
2021-mp61077-15.pdf
Файл устарел
|
Скачать | 163 КБ | |
|
61077-15: Описание типа
2024-61077-15-1.pdf
|
Скачать | 122.8 КБ | |
|
61077-15: Описание типа
2026-61077-15.pdf
|
Скачать | 570.5 КБ | |
|
61077-15: Методика поверки
2021-mp61077-15-1.pdf
|
Скачать | 163 КБ | |
|
61077-15: Методика поверки
РТ-МП-1821-207-2025
2026-mp61077-15.pdf
|
Скачать | 4.3 MБ |
Описание типа
Назначение
Преобразователи термоэлектрические многозонные ТП-0199 (далее по тексту -ТП-0199 или термопреобразователи многозонные) предназначены для измерений температуры твердых, жидких, газообразных и сыпучих веществ. ТП-0199 обеспечивают измерение температуры как нейтральных, так и агрессивных сред.
Описание
ТП-0199 представляют собой устройства, использующие термоэлектрический эффект для измерения температуры, состоящие из термочувствительного элемента (далее - термопара) с защитной оболочкой, внутренних соединительных проводов и внешних выводов, позволяющих осуществлять подключение к электрическим измерительным устройствам.
Конструктивно ТП-0199 представляют собой сборку нескольких термопар (от 3 до 50) разной длины с номинальной статической характеристикой преобразования (НСХ) хромель-алюмеля (буквенное обозначение - К), хромель-копеля (L), железо-константан (J), нихросил-нисила (N) по ГОСТ 6616-94 и ГОСТ Р 8.585-2001, с одним или несколькими изолированными (или неизолированными) спаями на основе термопарного кабеля в защитной оболочке из нержавеющей стали с минеральной изоляцией термоэлектродов. Термопарные кабели могут располагаться на металлических направляющих, биметаллических пластинах, лентах из нержавеющей стали, в индивидуальных трубках и (или) фиксироваться прижимными элементами, удерживающими термопарные кабели в требуемом положении (распорными дисками, пружинами). Свободные концы термопар пронумерованы в соответствии с зоной расположения рабочего спая и выведены через втулки переходные (рисунок 1), через фланец из нержавеющей стали и втулки переходные (рисунок 2), к клеммам коммутационного устройства или к удлинительным проводам (рисунки 3 - 11).
ТП-0199 изготавливаются в различных исполнениях, отличающихся метрологическими и техническими характеристиками, конструктивными исполнениями, комплектами монтажных частей и принадлежностей (монтажными фланцами, камерами контроля утечек, фитингами).
ТП-0199 выпускаются в следующих вариантах:
- без преобразователя измерительного ИП (далее - ТП);
- со встроенным ИП утвержденных типов с регистрационными №№: 53654-13, 85515-22, 95586-25, 43466-15 (далее - термопреобразователи многозонные с ИП или ТП-0199 с ИП).
Термопреобразователи многозонные имеют исполнения: общепромышленное (ТП-0199), повышенной надежности (ТП-0199А), вибропрочное (ТП-0199В), вибропрочное и сейсмостойкое (ТП-0199ВС), взрывозащищенное с видом взрывозащиты:
- «искробезопасная электрическая цепь «i» (ТП-0199Ех),
- «взрывонепроницаемые оболочки «d» (ТП-0199Ехd);
- «взрывонепроницаемые оболочки «d» и «искробезопасная электрическая цепь «i» (Tn-0199Exdia), а также в сочетании перечисленных исполнений.

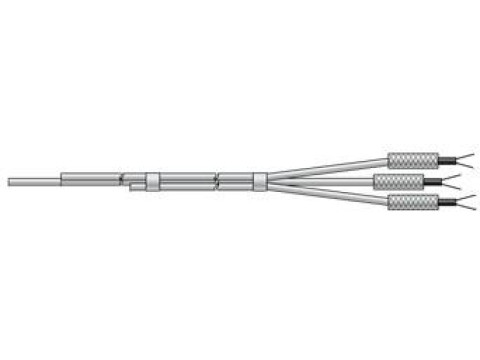

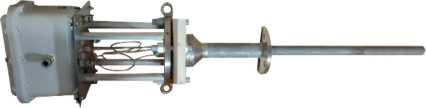

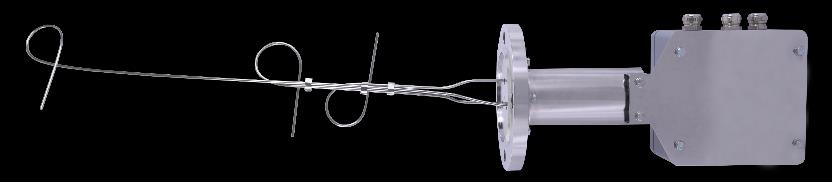

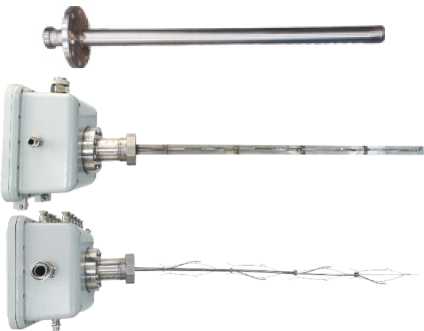

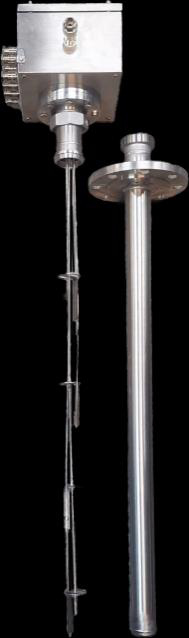

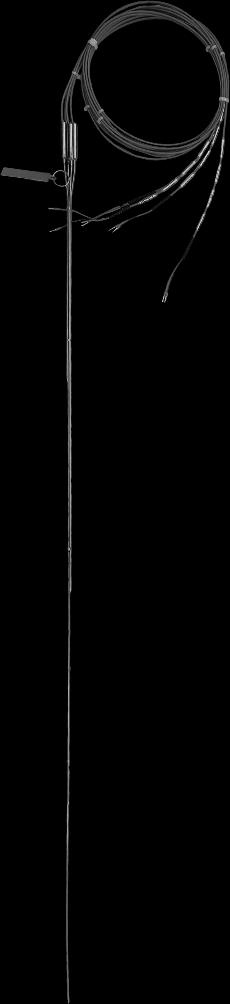

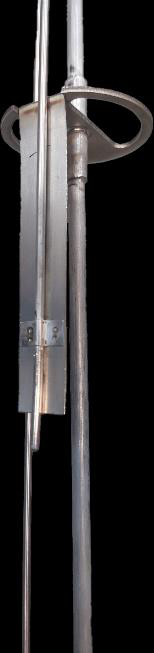

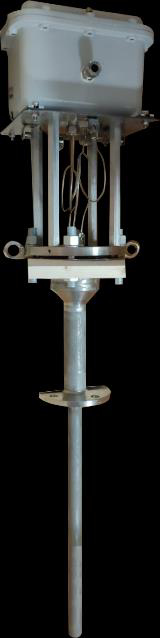

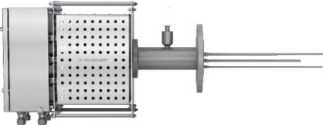

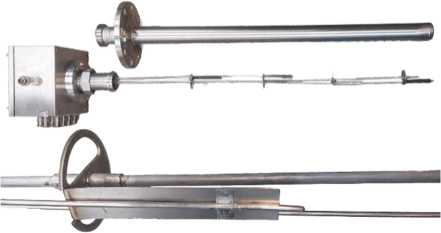

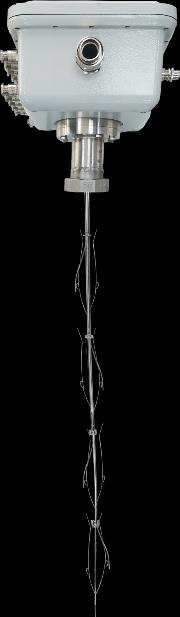

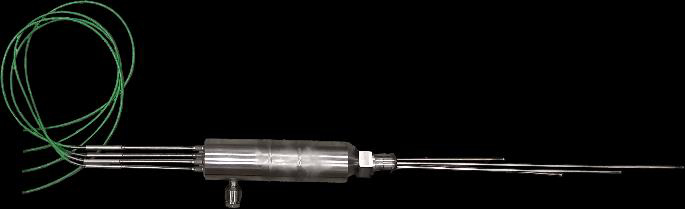

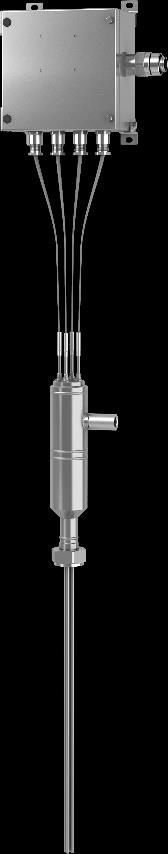

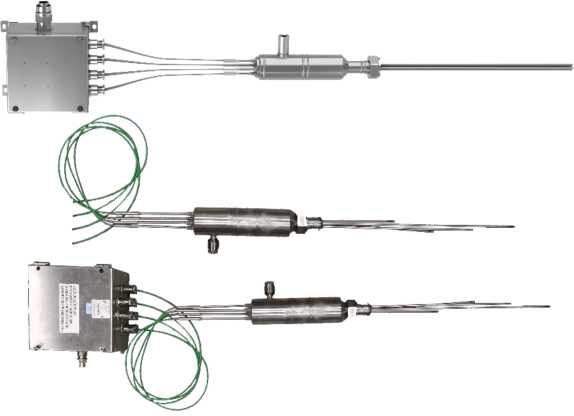

Изображения общего вида ТП-0199 представлены на рисунках 1 - 12.
Заводской номер в виде цифрового кода, состоящего из арабских цифр, и знак утверждения типа наносятся на маркировочную наклейку (или шильдик), прикрепляемую, в зависимости от исполнения, на корпус или кабель.
Изображение места нанесения знака утверждения типа и заводского номера представлено на рисунке 13.
Конструкция ТП-0199 не предусматривает нанесения на них знака поверки.
Пломбирование термопреобразователей многозонных не предусмотрено.
Конструкция термопреобразователей многозонных не предусматривает нанесение знака поверки на средство измерений.

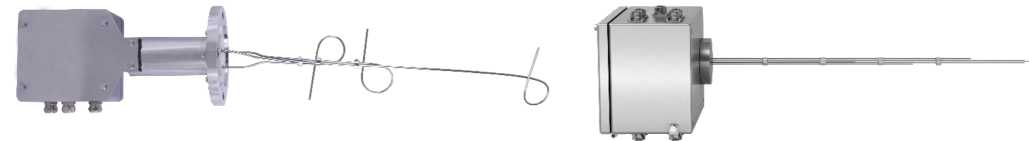

Рисунок 1

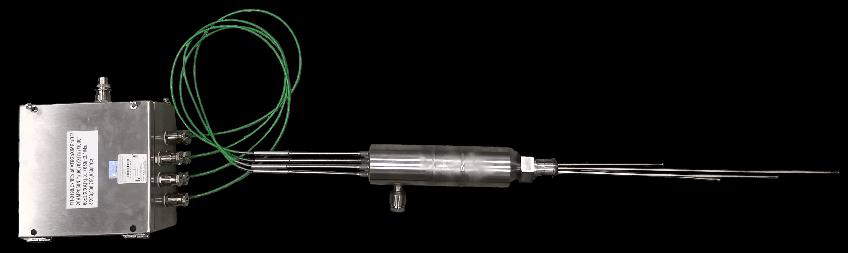

Рисунок 2

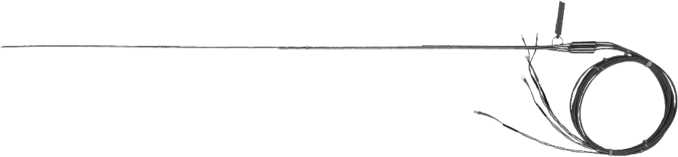

Рисунок 3

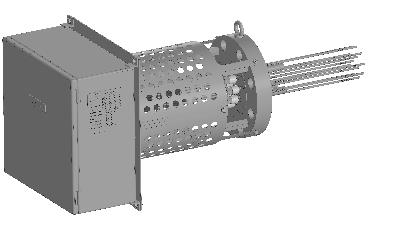

Рисунок 4

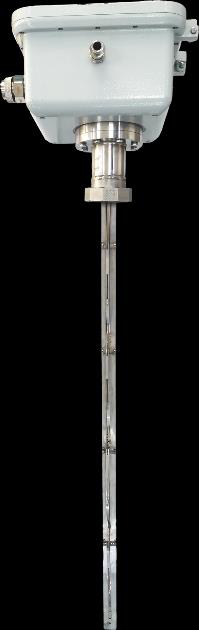

Рисунок 6

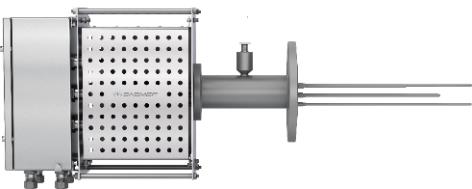

Рисунок 5

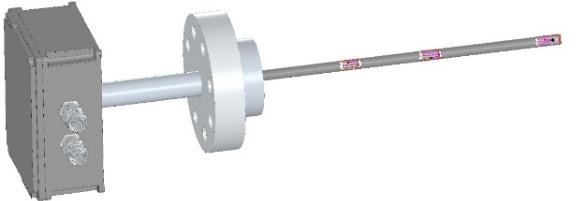

Рисунок 7

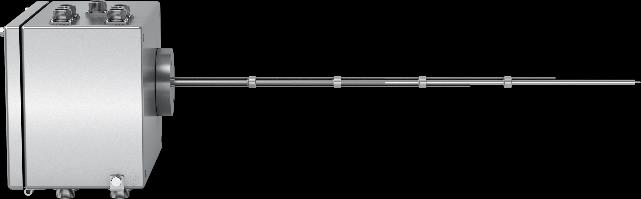

Рисунок 8
Рисунок 10
Рисунок 9
Рисунок 11
Рисунок 12

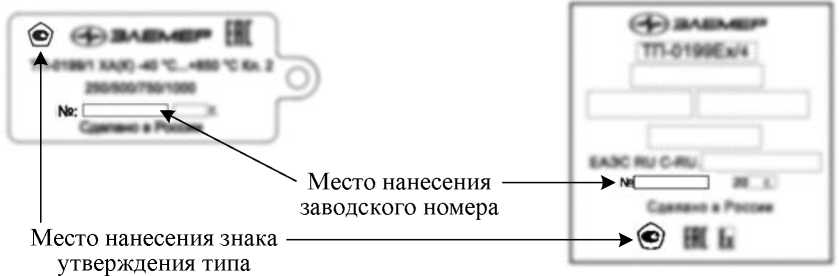

Рисунок 13 - Место нанесения знака утверждения типа и заводского номера
Программное обеспечение
В термопреобразователях многозонных с ИП предусмотрено встроенное и внешнее программное обеспечение (ПО).
Программное обеспечение, встроенное в микропроцессорный модуль ИП, включает метрологически значимую часть, которая является фиксированной и может быть изменена только на предприятии-изготовителе.
Уровень защиты встроенного ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Внешнее ПО, предназначенное для взаимодействия термопреобразователей многозонных с ИП и ПК, не оказывает влияния на метрологические характеристики термопреобразователей многозонных с ИП. Внешнее ПО служит для конфигурирования, подстройки и получения данных измерений в процессе эксплуатации термопреобразователей многозонных с ИП. Конфигурирование включает задание пользовательских параметров. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии термопреобразователей многозонных с ИП, возникающих в процессе его работы ошибках и способах их устранения.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
|
Идентификационные данные |
Значение | ||
|
ТП-0199 с ИП 0304/М1-Н |
ТП-0199 с ИП 0304/M3-H-D44 |
ТП-0199 с ИП 0304/М3-МВ | |
|
Идентификационное наименование ПО |
IP0304M1H_ v12.hex |
IP0304M3H_ ver20.hex |
0304_C8051_F304 _v.0.0.2 |
|
Номер версии (идентификационный номер) ПО |
не ниже 12 |
не ниже 12.000(*) |
не ниже 0.0.2 |
|
Цифровой идентификатор ПО |
- |
- |
- |
|
(*) Первые две цифры (до разделителя «.») являются неизменными. | |||
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс допуска ТП |
приведен в таблице 3 |
|
Тип ТП (буквенное обозначение НСХ), пределы допускаемого отклонения ТЭДС от НСХ |
приведены в таблице 4 |
|
Выходные сигналы: - аналоговый сигнал силы постоянного тока, мА - цифровой сигнал |
от 4 до 20 HART, MODBUS RTU |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа |
от +20 до +25 от 30 до 80 от 84,0 до 106,7 |
|
Примечание: Пределы допускаемой основной абсолютной погрешности ТП-0199 с ИП До, °С, определяют по формуле: До = ±^Дтп2 + (AocHt + I^ •Tn)2 (1) где Дтп - пределы допускаемого отклонения ТЭДС от НСХ ТП (таблица 4), °С; Досн - пределы допускаемой основной абсолютной погрешности ИП, °С; Досн1 - пределы допускаемой основной абсолютной погрешности преобразования цифрового сигнала в унифицированный выходной сигнал силы постоянного тока, мА; 1в (1н) - верхний (нижний) предел унифицированного выходного сигнала ИП, мА; Tn - нормирующее значение, равное разности верхнего (Тв) и нижнего (Тн) пределов настроенного диапазона измерений температуры, °С. | |
Таблица 3 - Обозначение типа и исполнений, классы допусков ТП
|
ТП-0199 и исполнения*-*) |
Тип ТП (буквенное обозначение НСХ) |
Класс допуска |
|
ТП-0199 |
ТХА (К) |
1, 2 или 3 |
|
тхк (l) |
2 | |
|
ТЖК (J) |
1 или 2 | |
|
ТНН (N) |
1, 2 или 3 | |
|
(*) Исполнения модификаций: общепромышленное, взрывозащищенное (Ех, Ехd, Exdia), повышенной надежности (А), вибропрочное (В), вибропрочное, сейсмостойкое (ВС) и сочетание перечисленных исполнений (например, АЕх). Примечание - класс допуска ТП указывается в паспорте и на шильдике ТП | ||
Таблица 4 - Класс допуска, пределы допускаемого отклонения от НСХ и диапазоны измерений ТП
|
Тип ТП (буквенное обозначение НСХ) |
Класс допуска ТП |
Пределы допускаемых отклонений ТЭДС от НСХ ±Дтп, °С, диапазоны измерений, °С(*) |
|
ТХА (К) |
1 |
1,5 от -40 до +375 включ.; 0,004 • t св. +375 до +1300 |
|
2 |
2,5 от -40 до +333 включ.; 0,0075 • t св. +333 до +1300 | |
|
3 |
0,015 • |t| от -196 до -167 включ.; 2,5 св. -167 до +40 | |
|
ТХК (L) |
2 |
2,5 от -40 до +360 включ.; 0,7+0,005^ t св.+360 до +800 |
|
ТЖК (J) |
1 |
2,5 от -40 до +375 включ.; 0,7+0,005^ t св. +375 до +750 |
|
2 |
2,5 от 0 до +333 включ.; 0,7+0,005^ t св. +333 до +900 | |
|
ТНН (N) |
1 |
1,5 от -40 до +375 включ.; 0,004 • t св. +375 до +1300 |
|
2 |
2,5 от -40 до +333 включ.; 0,0075 • t св. +333 до +1300 | |
|
3 |
0,015 • |t| от -196 до -167 включ.; 2,5 св. -167 до +40 | |
|
(*) Поддиапазоны измерений могут быть в пределах указанных диапазонов в зависимости от конструктивного исполнения ТП. Примечание - t - значение измеряемой температуры, °С. | ||
Таблица 5 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Длина монтажной части ТП, мм |
от 2000 до 200000 |
|
Рабочие условия эксплуатации - температура окружающего воздуха1), °С - относительная влажность воздуха при температуре +35 °С, %, не более |
от -55 до +70 от -60 до +70 от -10 до +70 от -50 до +50 от -50 до +80 от -50 до +100 от -40 до +45 от -10 до +60 от -10 до +70 98 |
|
Группа исполнения по устойчивости к воздействию синусоидальной вибрации1) по ГОСТ Р 52931-2008 |
N3, V3, V5, F2, F3, G2 |
|
1) В зависимости от исполнения. | |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на табличку термотрансферным способом, а также на руководство по эксплуатации и паспорт - типографским способом.
Комплектность
Таблица 7 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Преобразователь термоэлектрический многозонный ТП-01991) |
НКГЖ.408711.013-ХХХХ2) |
1 шт. |
|
Комплект запасных частей и принадлежностей1) |
- |
1 компл. |
|
Руководство по эксплуатации |
НКГЖ.411611.013РЭ |
1 экз. на партию |
|
Паспорт |
НКГЖ.411611.013 - YYYHC2) |
1 экз. |
|
1) Исполнение ТП-0199, комплект запасных частей и принадлежностей в соответствии с заказом. ТП-0199 могут быть укомплектованы как ИП с регистрационными №№: 53654-13, 85515-22, 95586-25, 43466-15, так и другими ИП утвержденных типов (по специальному заказу). 2) Обозначение в соответствии с исполнением ТП-0199 (YYY в обозначении - только для исполнений ТП с повышенной надежностью). | ||
Сведения о методах измерений
приведены в п. 3.2 руководства по эксплуатации.
Нормативные документы
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
Приказ Федерального агентства по техническому регулированию и метрологии от 29.01.2026 № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»
ТУ 4211-013-13282997-2010 Преобразователи термоэлектрические многозонные ТП-0199. Технические условия
