Колонки топливораздаточные "КВАНТ"

Назначение

Колонки топливораздаточные «КВАНТ» (далее - колонки) предназначены для измерений объёма топлива (бензин, керосин, дизельное топливо) с вязкостью от 0,55 до 40 мм2/с (от 0,55 до 40 сСт), раствора мочевины AdBlue, при выдаче его в топливные баки транспортных средств и тару потребителей с учётом требований учётно-расчётных операций.

Описание

Принцип работы колонок основан на динамическом методе измерений в потоке количества топлива с помощью счётчика жидкости. Топливо из резервуара через обратный клапан и насосный моноблок, оснащённый фильтром и газоотделителем, подаётся в счётчик жидкости, из которого через рукава с раздаточным краном поступает в бак транспортного средства. Вращение вала счётчика жидкости при помощи генератора импульсов преобразуется в электрические импульсы, поступающие в блок индикации и управления «КВАНТ», где происходит измерение и преобразование количества импульсов в объём отпущенного топлива, далее полученное значение отображается на отсчётном устройстве.

Колонки осуществляют подачу топлива из резервуара, измерение и индикацию его объёма. Задание дозы топлива и включение колонок производится на колонке (местно), либо дистанционно, оператором. Индикация разового учёта выданной дозы топлива устанавливается в положение нуля автоматически при снятии раздаточного крана с колонки.

Общий вид колонок приведён на рисунках 1 - 6.

Колонки состоят из:

- корпуса;

- измерительного блока;

- насосного блока;

- информационно-заправочного блока.

Измерительный блок обеспечивает измерение объёма топлива. Основным оборудованием измерительного блока являются: счётчик(и) жидкости объёмного типа RSJ фирмы «ZhejiangMaideMachineCo., Ltd.», Китай; генератор(ы) импульсов (датчик(и) расхода) FBCGO-3 фирмы «ZhejiangDatianaMachineCo., Ltd.», Китай; электроуправляемые клапаны; фильтр (номинальная тонкость фильтрования 60 мкм, по заказу могут комплектоваться фильтрами 20 или 80 мкм). Насосный блок обеспечивает подачу жидкости в измерительный модуль.

Информационно-заправочный блок содержит:

- индикаторы газа и напорные рукава с раздаточными кранами;

- отсчётное устройство.

Отсчётное устройство применяется двух видов:

- механическое со стрелочным индикатором;

- электронное - блок индикации и управления «КВАНТ».

Механическое отсчётное устройство со стрелочным индикатором обеспечивает:

- накопление суммарных данных об измеренном объёме топлива;

- выработку датчиком дискретного импульса при совершении двух оборотов выходным валом счётчика жидкости;

- индикацию объёма отпущенного топлива;

- выдачу команд для управления колонкой;

- аварийное отключение процесса выдачи топлива;

- сброс на ноль положения стрелочного индикатора перед включением колонки.

Блок индикации и управления «КВАНТ» обеспечивает:

- сбор и обработку результатов измерений;

- управление колонкой;

- управление режимом выдачи;

- отображение информации о заданной и отпущенной дозе или информации о заданной и отпущенной дозе со стоимостью и ценой топлива;

- накопление суммарных данных об измеренном количестве топлива;

- аварийное отключение процесса выдачи топлива при возникновении нештатной ситуации.

Насосный блок обеспечивает подачу жидкости в измерительный модуль.

Колонка управляется пультом дистанционного управления или программным обеспечением АЗС, или сенсорной клавиатурой, установленной на ТРК.

Количество одновременно заправляемых транспортных средств 1 или 2 в зависимости от конструктивного исполнения колонки.

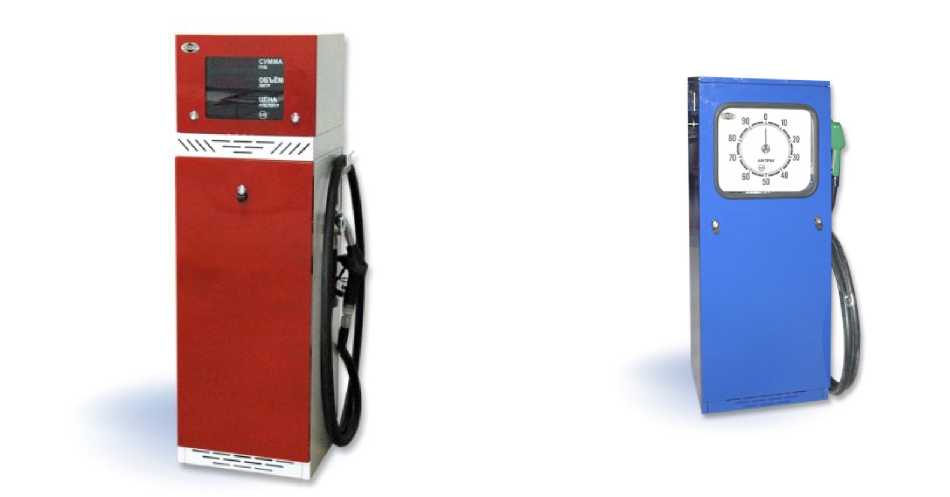

Рисунок 1 - ТРК «КВАНТ» с электронным Рисунок 2 - ТРК «КВАНТ» с механическим отсчётным устройством, тип корпуса 1        стрелочным отсчётным устройством,

тип корпуса 1

Колонки выпускаются в следующих конструктивных исполнениях:

- с объединением всех функциональных блоков в единую конструкцию, размещается на заправочном островке автозаправочной станции;

- с раздельным исполнением функциональных блоков:  измерительный и

информационно-заправочный, размещаются на заправочном островке и насосного(-ных) блока(-ов), размещается(-ых) вблизи резервуара(-ов) или в погружных резервуарах соответственно.

Порядок обозначения колонок топливораздаточных «КВАНТ» в документации и при заказе: Колонка топливораздаточная «КВАНТ» - Х1Х2Х3-Х4Х5-Х6-Х7, где

Х1 - тип корпуса: от 1 до 6;

Х2 - тип гидравлики: 0 - напорная, 1 - всасывающая;

Х3 - количество видов топлива: от 1 до 5;

Х4 - количество раздаточных рукавов: от 1 до 10;
