Установки многофункциональные WE-20/WE-30
| Номер в ГРСИ РФ: | 61210-15 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "ABB Automation Products GmbH", Германия |
Трансформаторы тока 1-417-048-P11021, 1-417-048-K11020 предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в электрических установках переменного тока частотой 50 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 61210-15 |
| Действует | по 24.07.2021 |
| Наименование | Установки многофункциональные |
| Модель | WE-20/WE-30 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b7740de1-4983-c346-3bf7-7b17f411260e |
Производитель / Заявитель
Фирма "Radian Research Inc.", США
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 65 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
61210-15: Описание типа
2015-61210-15.pdf
|
Скачать | 114.8 КБ | |
|
61210-15: Методика поверки
2022-mp61210-15.pdf
|
Скачать | 626.4 КБ |
Описание типа
Назначение
Установки многофункциональные WE-20/WE-30 (далее установки WE-20/WE-30) предназначены для измерений электроэнергетических величин при поверке и регулировке приборов учета и измерения электрической энергии.
Описание
Принцип действия установки WE-20/WE-30 основан на аналого-цифровом преобразовании мгновенных значений входных сигналов тока и напряжения с последующим вычислением значений измеряемых величин из полученного массива данных в соответствии с программой.
Установка WE-20/WE-30 состоит из эталонного средства измерений, блока первичных преобразователей тока и напряжения, аналого-цифровых преобразователей, микропроцессора, запоминающих устройств и сенсорного экрана, на который выводятся результаты измерений. На лицевой панели экрана отображаются все измеряемые величины. В качестве эталонного СИ применяется счетчик электрической энергии эталонный трехфазный RADIAN серии RD-30 (Госреестр №31248-06). Сохранение параметров преобразования обеспечивается энергонезависимой памятью.
Установки WE-20/WE-30 применяются:
- для проверки трансформаторов напряжения и тока на местах эксплуатации;
- для поверки и калибровки измерительных преобразователей напряжения, тока, мощности с унифицированным выходным сигналом 0 - 20 мА;
- для поверки и калибровки однофазных и трехфазных счетчиков электрической энергии на местах их эксплуатации и лабораторных условиях;
- для поверки и калибровки однофазных и трехфазных ваттметров и варметров на местах их эксплуатации и лабораторных условиях.
Установки WE-20/WE-30 могут использоваться совместно с токовыми клещами, подключаемыми к специальным входам на панели установки. Погрешность установки в данном случае определяется применяемыми клещами.
В установках WE-20/WE-30 имеется функция анализа гармоник, которая позволяет отображать информацию о гармониках тока и напряжения, как усреднено, так и в % от действующего значения для всех трех фаз вплоть до 50-ой гармоники (определяется применяемым эталонным прибором).
Установки WE-20/WE-30 размещаются в жестком кейсе на колесах, что позволяет использование их в полевых условиях на местах эксплуатации поверяемых счетчиков электроэнергии и трансформаторов.
Связь с внешней ПЭВМ осуществляется с помощью интерфейса RS232, Ethernet.
Питание установки WE-20/WE-30 осуществляется от стандартной сети переменного тока 220 В или источника переменного тока на месте проведения поверки 220 В.

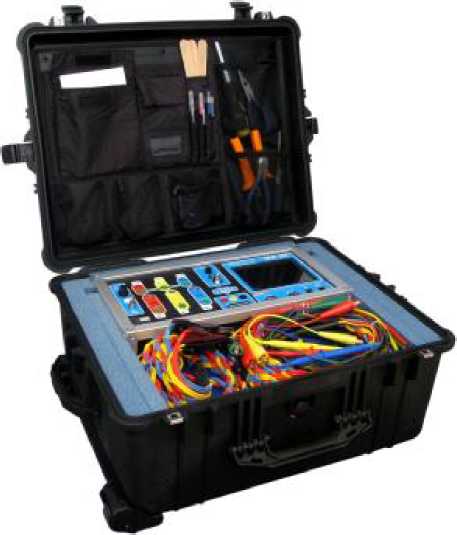

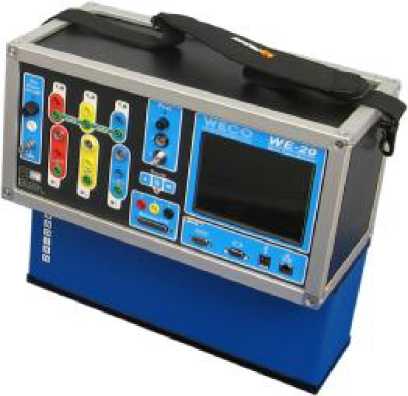

Общий вид установки WE-20/WE-30 представлен на рисунке 1. Клеймение установки после поверки осуществляется в виде наклейки на лицевой стороне корпуса.
рис. 1
Программное обеспечение
Программное обеспечение, установленное на встроенный микроконтроллер, по структуре является целостным, выполняет функции управления режимами работы, математической обработки и представления измерительной информации.
Идентификационные данные программного обеспечения установки WE-20/WE-30 представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Winboard Embedded |
|
Номер версии (идентификационный номер) ПО |
v 8.2.хх* |
|
Цифровой идентификатор ПО |
B2A9905A6B1C1E223AC1B6EB520C453D** |
|
* где хх не ниже 19. | |
|
** для v 8.2.19 | |
Уровень защиты программного обеспечения устройств от непреднамеренных и преднамеренных изменений соответствует уровню «высокому» по Р 50.02.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических и технических характеристик приборов.
Технические характеристики
Основные метрологические и технические характеристики установки приведены в таблице 2.
Таблица 2
|
№ п/п |
Наименование технических характеристик |
Значение характеристики |
Примечание для установок, использующих: |
|
1 |
Диапазоны измерений напряжения переменного тока, В |
от 30 до 600 | |
|
2 |
Пределы допускаемой относительной погрешности измерений напряжения, % |
±0,04 ±0,02 ±0,01 |
RD-30-xxx RD-31-xxx RD-33-xxx |
|
3 |
Диапазоны измерений силы переменного тока, А |
от 0,02 до 200 | |
|
4 |
Пределы допускаемой относительной погрешности измерений силы переменного тока, % |
±0,04 ±0,02 ±0,01 |
RD-30-xxx RD-31-xxx RD-33-xxx |
|
5 |
Пределы допускаемой относительной погрешности измерений активной, реактивной и полной мощности и энергии, % |
±0,04 ±0,02 ±0,01 |
RD-30-xxx RD-31-xxx RD-33-xxx |
|
6 |
Частота измеряемой сети, Гц |
от 45 до 65 | |
|
7 |
Пределы допускаемой абсолютной погрешности измерений частоты, Гц |
±0,02 ±0,01 ±0,005 |
RD-30-xxx RD-31-xxx RD-33-xxx |
|
8 |
Диапазоны измерений угла сдвига фаз, градус |
0 - 360 или - 180 - +180 | |
|
9 |
Пределы допускаемой абсолютной погрешности измерений угла сдвига фаз, градус |
±0,07 ±0,04 ±0,02 |
RD-30-xxx RD-31-xxx RD-33-xxx |
|
10 |
Коэффициент мощности |
от -1 до +1 | |
|
11 |
Пределы допускаемой абсолютной погрешности измерений коэффициента мощности |
±0,04 ±0,02 ±0,01 |
RD-30-xxx RD-31-xxx RD-33-xxx |
|
12 |
Количество анализируемых гармонических составляющих |
до 50 |
для исполнений, имеющих анализатор гармоник |
|
13 |
Пределы допускаемой погрешности измерений гармонических составляющих |
±0,05 % абс.(Ки(п) < 1,0) ±5 % отн. (Ки(п) >1,0) | |
|
14 |
Пределы допускаемой погрешности измерений коэффициента нелинейных искажений (THD) | ||
|
15 |
Диапазоны измерений силы постоянного тока по аналоговому входу, мА |
0 ± 20 |
для исполнений, имеющих аналоговый вход |
|
16 |
Пределы допускаемой приведенной погрешности измерений постоянного тока, % |
±0,04 ±0,02 ±0,01 |
RD-30-xxx RD-31-xxx RD-33-xxx |
|
17 |
Напряжение дополнительного источника питания, В |
от 90 до 300 | |
|
18 |
Габаритные размеры, не более, м |
630x610x305 | |
|
19 |
Масса, не более, кг |
20 |
Примечание: при использовании установки совместно с токовыми клещами или адаптером напряжения общая погрешность складывается из погрешности установки и применяемых токовых клещей (адаптера) (см. таблицу 3 и 4).
Таблица 3
|
Наименование технических характеристик |
Диапазоны измерений силы переменного тока |
Значение характеристики |
|
Пределы допускаемой относительной погрешности измерений действующего значения силы переменного тока (45-65 Гц), % |
До 10 А |
< 1 |
|
До 150 А |
<1 (до 1 А) ±0,2 (от 1 А до 150 А) | |
|
До 800 А |
<0,05 | |
|
До 30/300/3000 А |
<2 | |
|
До 3000 А диаметром 91 см |
<1 | |
|
Пределы допускаемой абсолютной погрешности измерений фазового угла тока, градус |
До 10 А |
< 1 (до 5А) < 1,5 (до 10А) |
|
До 150 А |
<1 | |
|
До 800 А |
<0,01 | |
|
До 30/300/3000 А |
< 1,5 (до 150А) < 1 (до 600А) < 0,5 (до 3000А) | |
|
До 3000 А диаметром 91 см |
<0,7 |
Таблица 4
|
Наименование технических характеристик |
Диапазоны измерений напряжения |
Значение характеристики |
|
Пределы допускаемой относительной погрешности измерений напряжения с адаптером ТН, % |
От 1 до 40 кВ |
± 2 |
|
Пределы допускаемой относительной погрешности измерений напряжения с адаптером ТТ, % |
От 0 до 2000А (рабочее напряжение до 150 кВ) |
± 1,5 |
Нормальные условия применения:
- температура окружающей среды, °С от 0 до 55
- относительная влажность воздуха, % от 0 до 95 (без конденсата).
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель корпуса установки в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
|
Установка WE-20/WE-30 |
1 шт. |
|
Коммуникационный кабель |
1 шт. |
|
Мягкий кейс для переноски |
1 шт. |
|
Комплект проводов по напряжению с зажимами типа «крокодил» |
1 комплект |
|
Комплект проводов по току с зажимами типа «крокодил» |
1 комплект |
|
Комплект проводов по току с зажимами типа «Safe-T-Plug» |
1 комплект |
|
Кабель заземления |
1 шт. |
|
Кабель питания |
2 шт. |
|
Токовые изоляторы |
1 комплект |
|
Дополнительные компоненты* |
В соответствии с заказом |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки МП 2203-0285 -2015 |
1 экз. |
* Дополнительные компоненты
- Оптический датчик OPTOCOM™ Optics для считывания показаний со счетчиков электроэнергии с оптическим и импульсным выходом;
- Оптический датчик с ленточным креплением для считывания показаний со счетчиков
электроэнергии индукционных и с импульсным выходом;
- Оптический датчик с магнитным креплением для считывания показаний со счетчиков
электроэнергии индукционных и с импульсным выходом;
- Гибкий оптический датчик с магнитным креплением для считывания показаний со счетчиков электроэнергии индукционных и с импульсным выходом;
- Оптический датчик с присоской и ИК-приемником;
- Оптический датчик с присоской и светодиодным приемником;
- Кнопочный переключатель для ручного режима;
- Комплект проводов для сличения с эталоном;
- Комплект кабелей KYZ;
- Токоизмерительные клещи до 10А;
- Токоизмерительные клещи до 150А;
- Токоизмерительные клещи до 800А;
- Токоизмерительные клещи до 30/300/3000А;
- Токоизмерительные клещи гибкие до 3000А - 091 см;
- Высоковольтный комплект для измерения тока (2000 А, 150 кВ);
- Высоковольтный комплект для измерения напряжения (40 кВ);
- Жесткий кейс для транспортировки.
Поверка
осуществляется по методике поверки МП-2203-0285-2015 «Установки многофункциональные WE-20/WE-30. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в апреле 2015 г.
Основные средства поверки:
Установка поверочная универсальная «УППУ-МЭ» или аналогичная, со следующими основными техническими характеристиками: диапазон регулирования напряжения 1 -500 В, диапазон регулирования тока 0.005-100 А, погрешность измерения тока: ± [0,01+0,005 |(IH/I) -1|] для 1н от 0,1 А до 100 А, ± [0,01+0,01|(Ih/I) -1|] для 1н 0,05 А, погрешность измерений напряжения ±
[0,01+0,005 |(UH/U) -1|], погрешность измерений активной мощности ± [0,015+0,005 |(PH/P) -1|], (госреестр № 57346-14).
Сведения о методах измерений
Методы измерений изложены в Руководстве по эксплуатации на установки многофункциональные WE-20/WE-30
Нормативные документы
ГОСТ 22261-94.Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10-1 до 1406 Гц.
ГОСТ Р 8.648-2008 ГСИ Государственная поверочная схема для средств измерений силы переменного напряжения до 1000 В в диапазоне частот от 1-10’2 до 2-109 Гц.
ГОСТ 8.551-2013 ГСИ. Государственный специальный эталон и государственная поверочная схема электрической мощности и коэффициента мощности в диапазоне частот от 40 до 20000 Гц.
Техническая документация фирмы-изготовителя
